Skydio Dockは、次の2種類の接続構成をサポートします。

Wi-Fiネットワーク


仕組み: 機体は、ネットワーク設定で提供された認証情報を使用して外部ネットワーク上を飛行します。

Skydio Link™からDock


仕組み: 機体はDockのオンボード接続を使用して飛行し、外部ネットワークは必要ありません。

最適な用途:

  • 飛行がワイヤレスネットワークで100%カバーされているインストール
  • Dockから機体までの見通し線を遮断する障壁のある屋内環境

最適な用途:

  • 飛行が無線および携帯電話の範囲外で行われるインストール。

[note] Skydio Dockは、イーサネットケーブルでインターネットに有線接続する必要があります。 Skydio Link to DockはDock™ Liteではご利用いただけません。 [/note]



Wi-Fiネットワーク

[accordion heading="仕組み"]

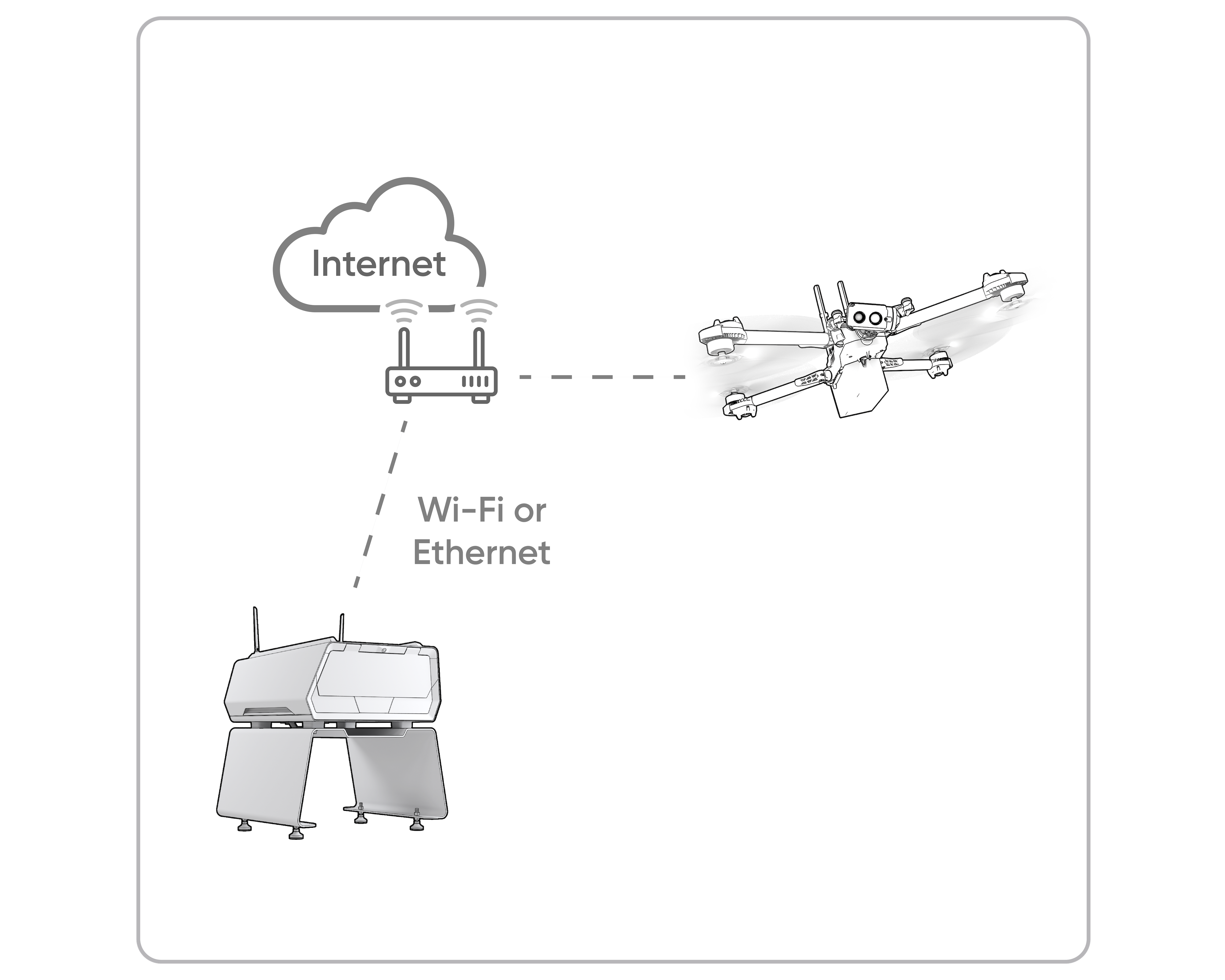

Dockとドローンの両方が外部Wi-Fiネットワークに接続し、通信します。


  • ドローンはWi-Fi経由で外部ネットワークに接続します
  • DockはWi-Fiまたはイーサネット経由で外部ネットワークに接続します

[/accordion]

[accordion heading="設定手順"]

ステップ1 - Skydio CloudでWi-Fiネットワークを設定します

ステップ2 - [設定] > [デバイス] > [Dock] に移動します

ステップ3 - 使用するDockの [詳細情報] (...) アイコンを選択し、[設定の変更] を選択します


ステップ4 - 機体の接続性を選択します

ステップ4 - WiFiネットワークを選択します

[/accordion]



Skydio Link™からDock

[accordion heading="仕組み"]

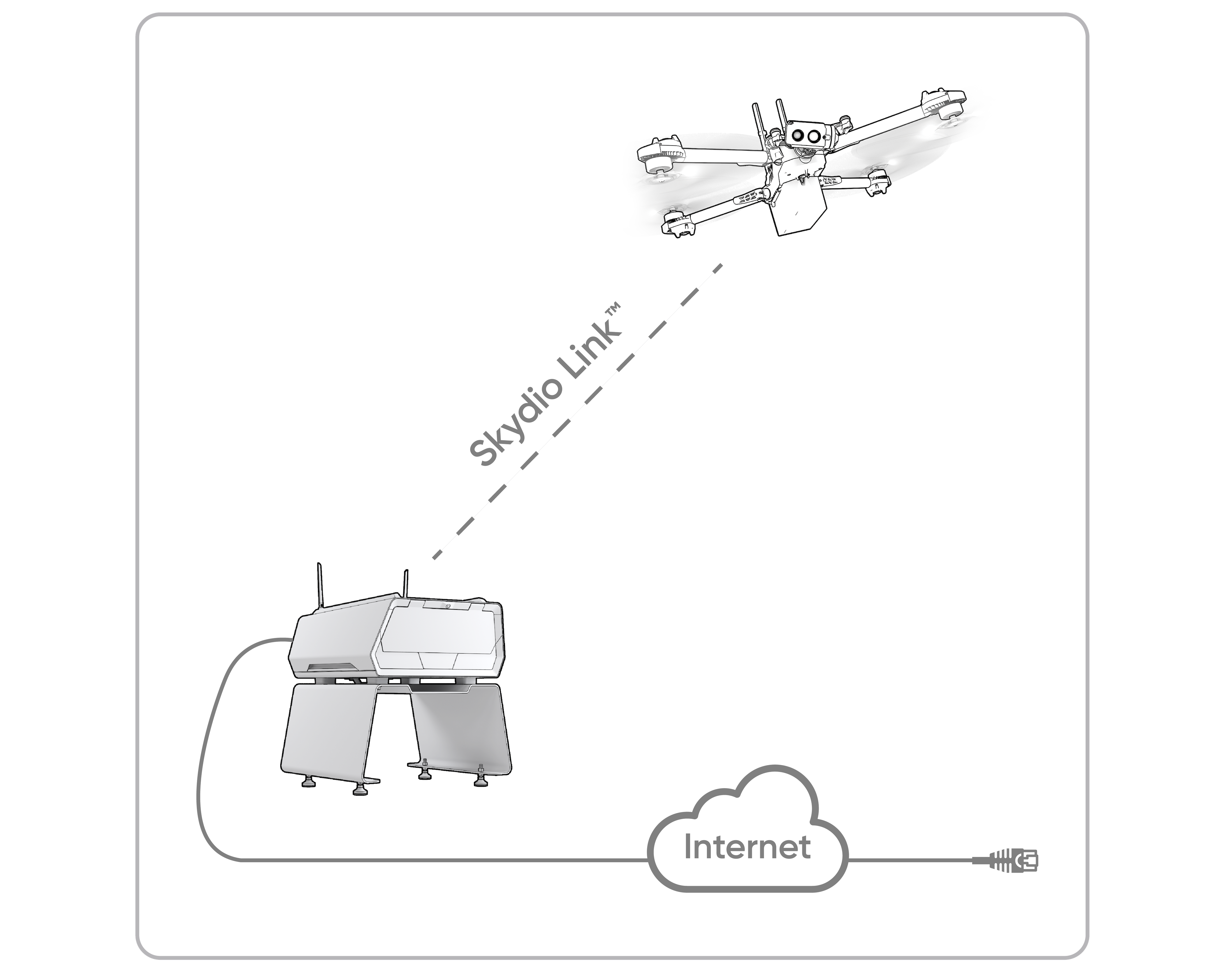

機体はDockのオンボード接続を使用して飛行し、外部ワイヤレスネットワークは必要ありません。


  • 機体は、機体とコントローラー間の接続のように、Dockがワイヤレスで接続するアクセスポイントとして機能します
  • DockのオンボードWi-Fiモジュールは、外部ネットワークではなく機体に接続します。
    • Dockは、ドローンまたはインターネットのいずれか1つのWi-Fiネットワークにのみ接続できます。 ここではDockはドローンに直接接続しているため、インターネットに接続するにはイーサネットが必要です。

[note] Skydio Linkを使用するには、Skydio Dockをイーサネットケーブルでインターネットに接続する必要があります。 Skydio Link to DockはDock™ Liteではご利用いただけません。 [/note]

[/accordion]

[accordion heading="設定手順"]

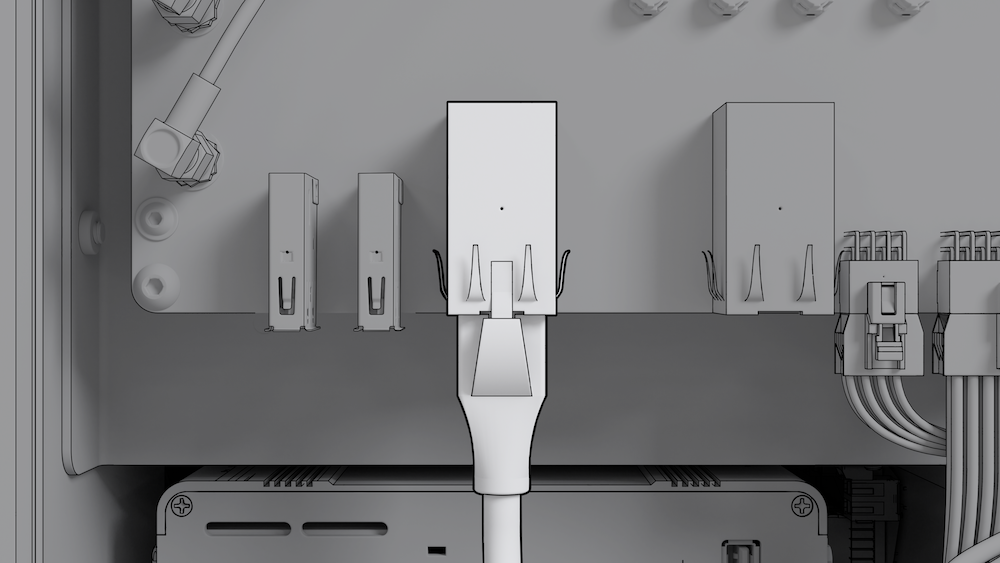

ステップ1 - Skydio Dockをイーサネットケーブルでインターネットに接続します

  • DockのオンボードWi-Fiモジュールは、外部ネットワークではなく機体に接続するため、DockをSkydio Cloudに接続するにはイーサネットが必要です


ステップ2 - cloud.skydio.comにログインし、[設定] > [デバイス] > [Dock] に移動します

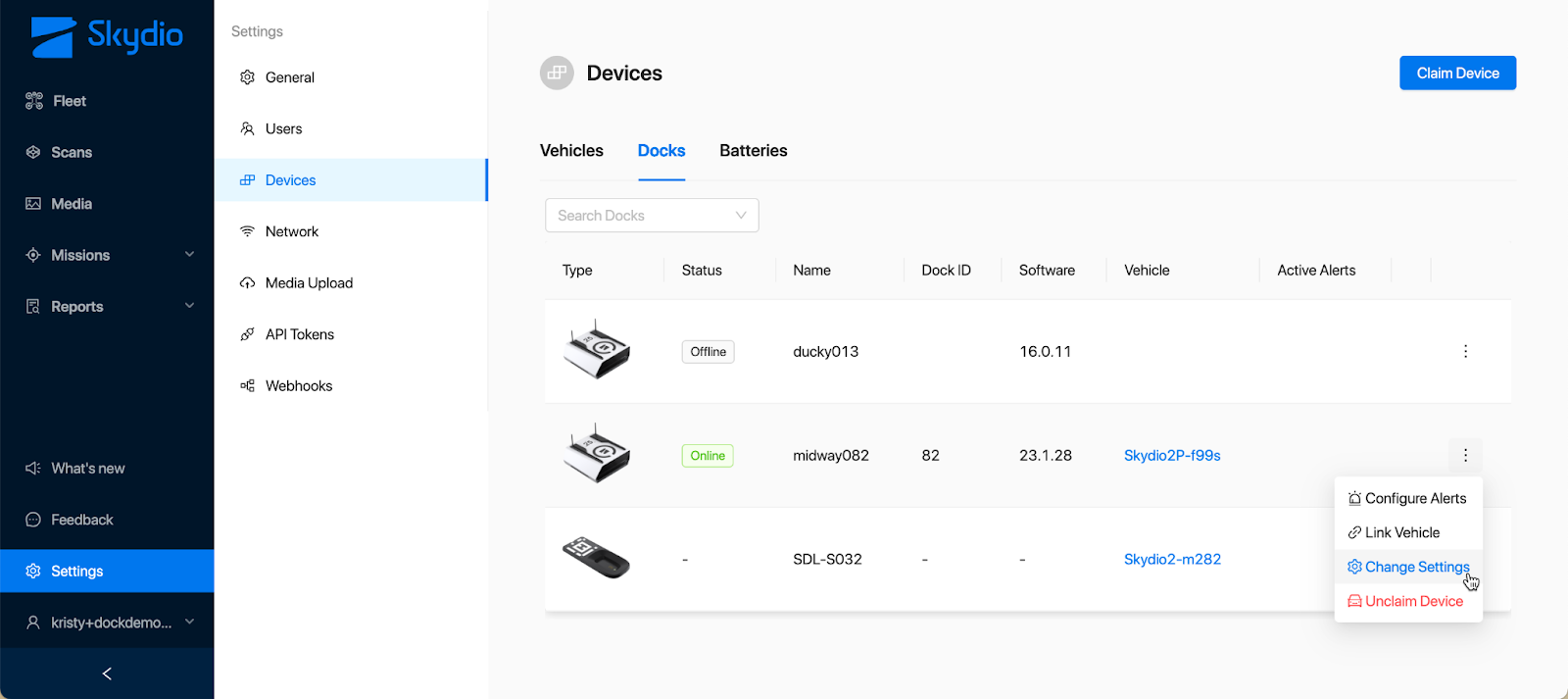

ステップ3 - 使用するDockの [詳細情報] (...) アイコンを選択し、[設定の変更] を選択します


ステップ3 - 機体の接続性を選択します

ステップ4 - Skydio Link™からDock

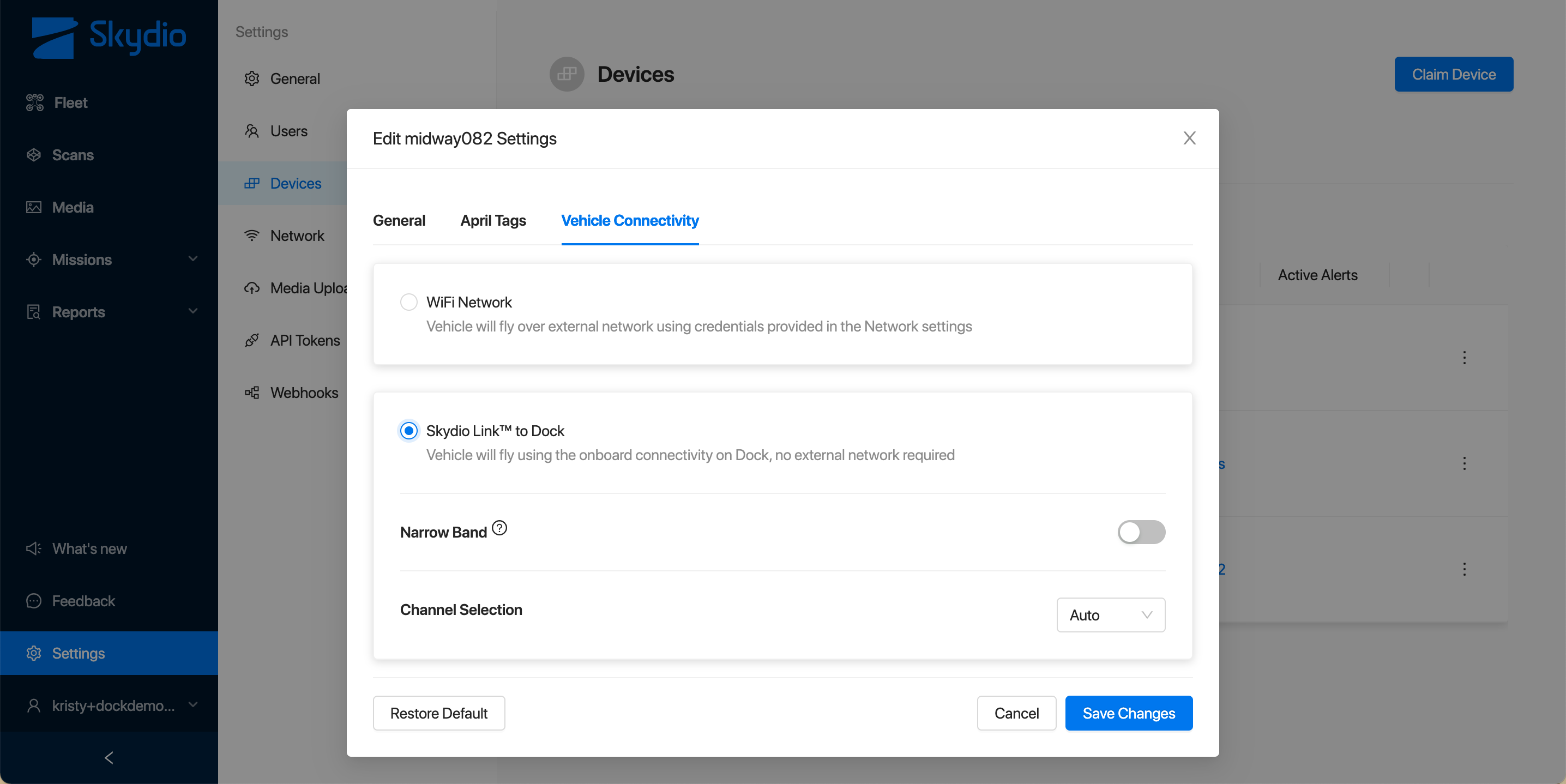

ステップ5 - チャネル設定を構成します


  • 狭帯域 - ワイヤレス範囲を拡張できますが、動画の品質がわずかに低下する場合があります。 有効にすると、ドローンは適用可能な場合はいつでも狭帯域に切り替わります。
  • チャンネル選択 - 他の信号からの輻輳を回避するために無線周波数チャンネルを選択します。 最良の結果を得るには、自動 (デフォルト) を選択することをおすすめします。



[/accordion]

[accordion heading="Skydio Link Wirelessの仕様"]

Dock無線設定 ドローン無線の構成 理想的な条件での想定範囲
Skydio Dock (デュアルバンド1) Skydio X2 (デュアルバンド*) ~2キロメートル
Skydio Dock (5 GHz*) Skydio X2 (5 GHz) ~4キロメートル



  Skydio X2 (5 GHz) Skydio Dock (5 GHz)

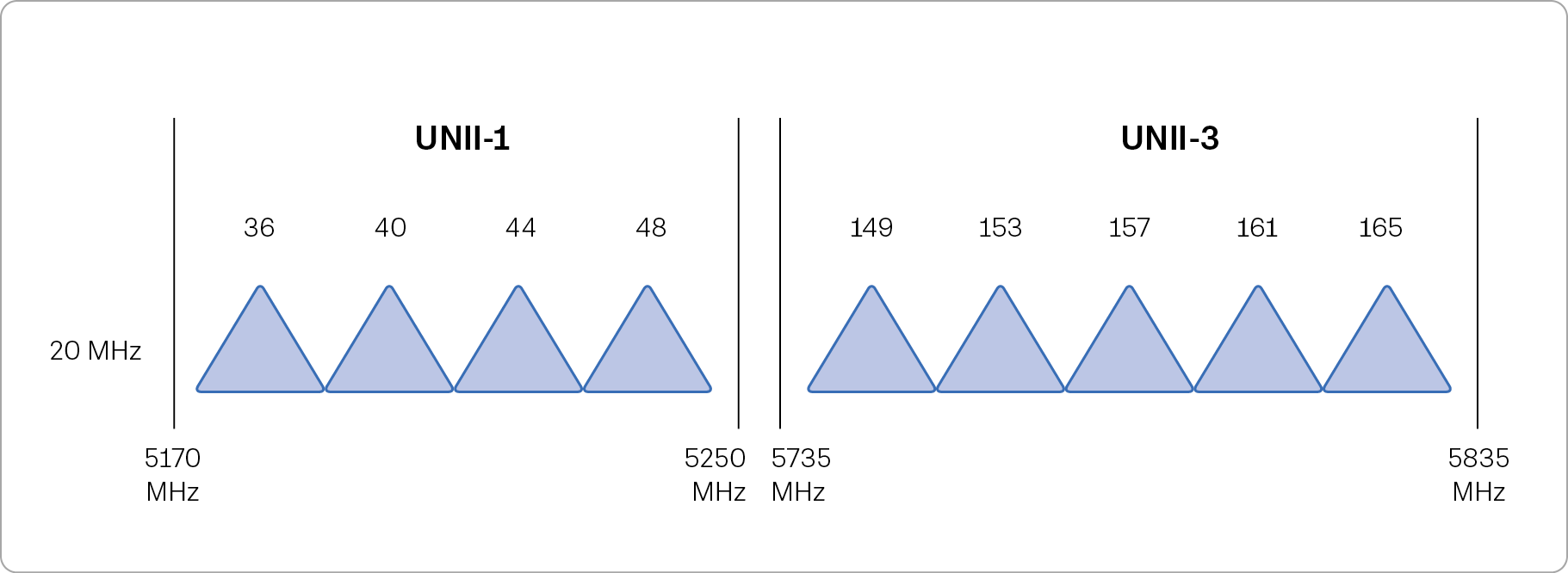

サポートされているチャンネルと周波数

36：5170～5190 MHz

40：5190～5210 MHz

44：5210～5230 MHz

48：5230～5250 MHz

149：5735～5755 MHz

153：5755～5775 MHz

157：5775～5795 MHz

161：5795～5815 MHz

165：5815～5835 MHz

36：5170～5190 MHz

40：5190～5210 MHz

44：5210～5230 MHz

48：5230～5250 MHz

149：5735～5755 MHz

153：5755～5775 MHz

157：5775～5795 MHz

161：5795～5815 MHz

165：5815～5835 MHz
アンテナの種類 ダイポール ダイポール
サポートされている帯域幅 (飛行中)

5MHz

20MHz

5MHz

20MHz
無線の種類 QCA6174 - WiFi QCA6174 - WiFi
FCC ID 2ATQRSMO5GV1 2ATQRSMO5GV1


[/accordion]

Skydio, Inc. A0451
