El Kit de hélices para el Skydio X2E es un complemento adicional disponible para su compra. El kit incluye todo lo que necesitará para reemplazar sus hélices. Para obtener más información, comuníquese con Ventas de Skydio.

Hélices en el sentido de las agujas del reloj (CW) (6)

Hélices en sentido antihorario (CCW) (6)

Tornillos para hélice (12)

propeller_screw_X2.png propellers_X2.png

[warning text="Las aspas de la hélice están afiladas. Manéjelas con cuidado. Siempre asegúrese de que el dron X2E esté apagado antes de reemplazar las hélices para evitar lesiones. NO intente reemplazar sus hélices mientras está encendido. Hacerlo implica un riesgo extremo para la seguridad y puede provocar lesiones o daños corporales graves."]



Inspeccionar hélices

Una inspección previa al vuelo de rutina debe incluir las hélices para garantizar que estén en buenas condiciones de funcionamiento. Para un rendimiento óptimo, Skydio recomienda reemplazar las hélices después de 100 horas de vuelo o cada vez que identifique algún daño. Reemplace todas las hélices del buje, incluso si solo una está dañada, para reducir cualquier variación potencial y facilitar el seguimiento del tiempo de vuelo de la hélice.

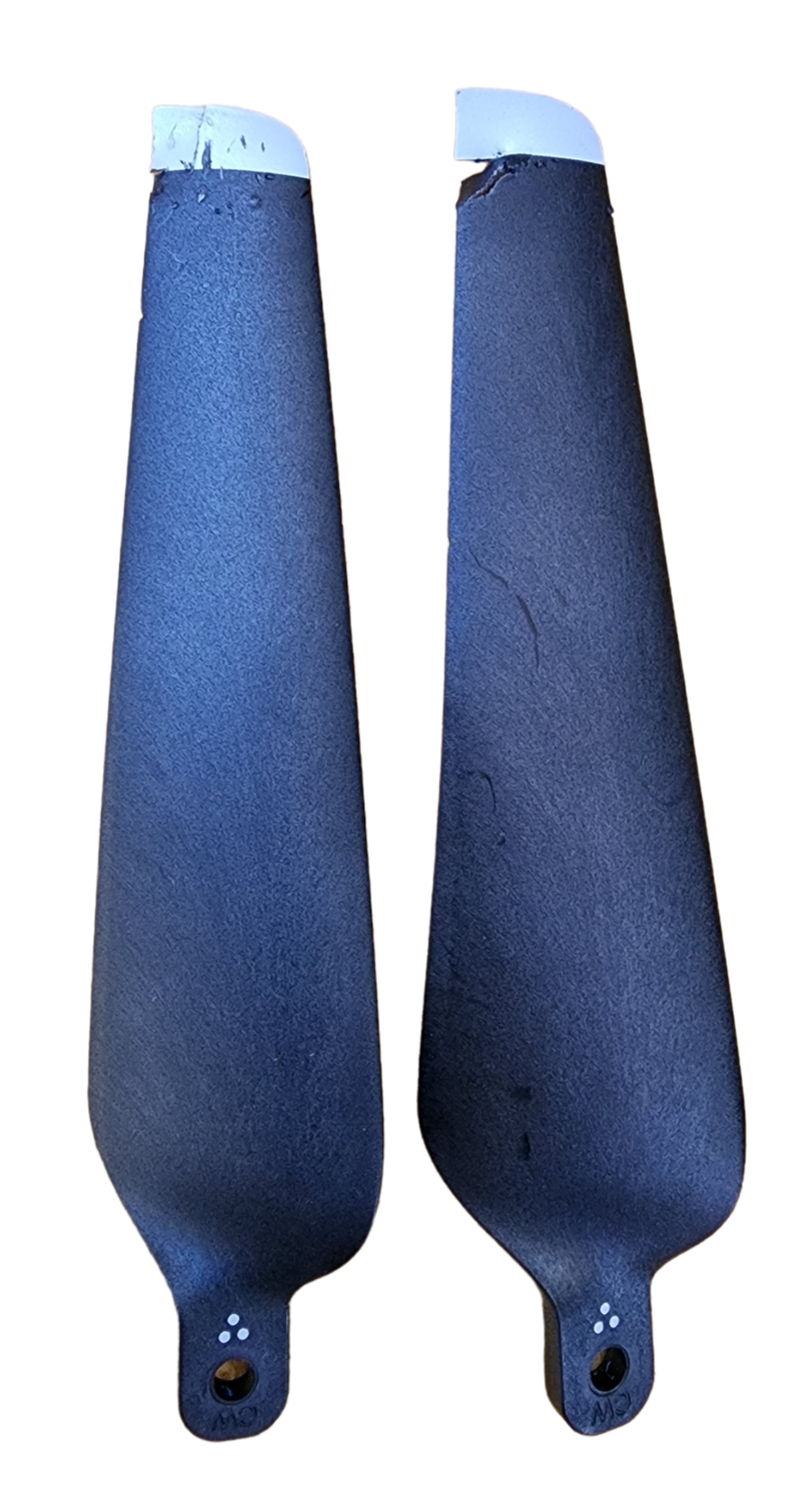

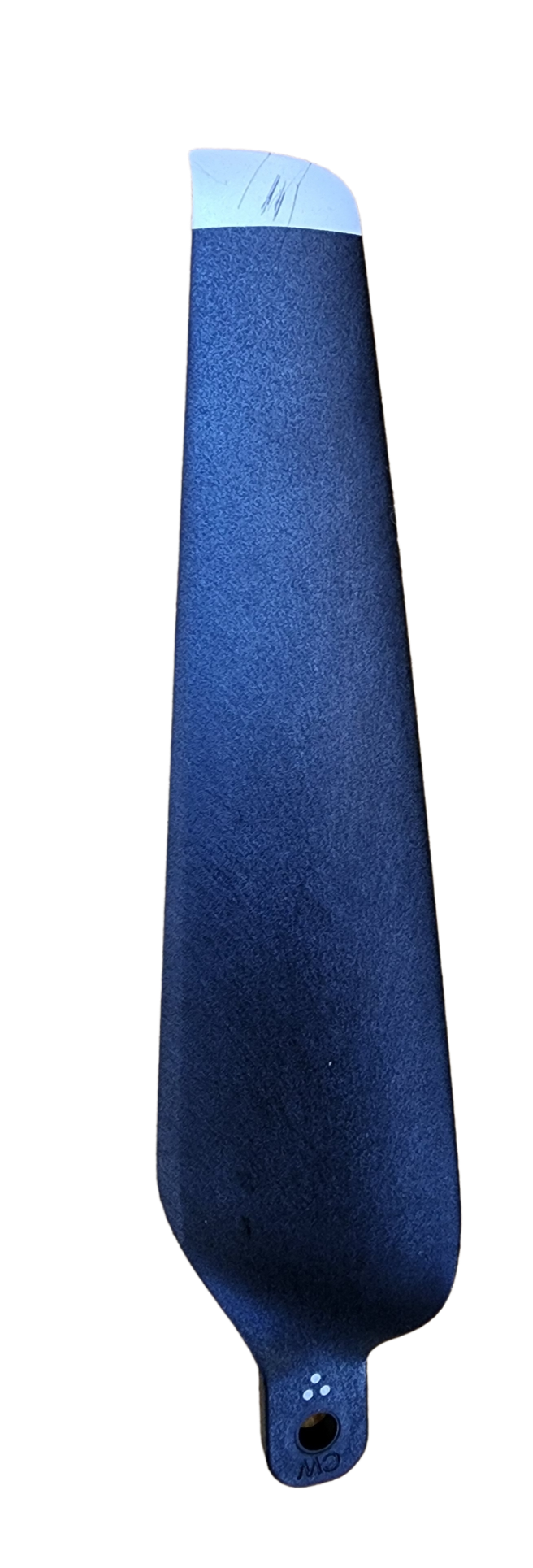

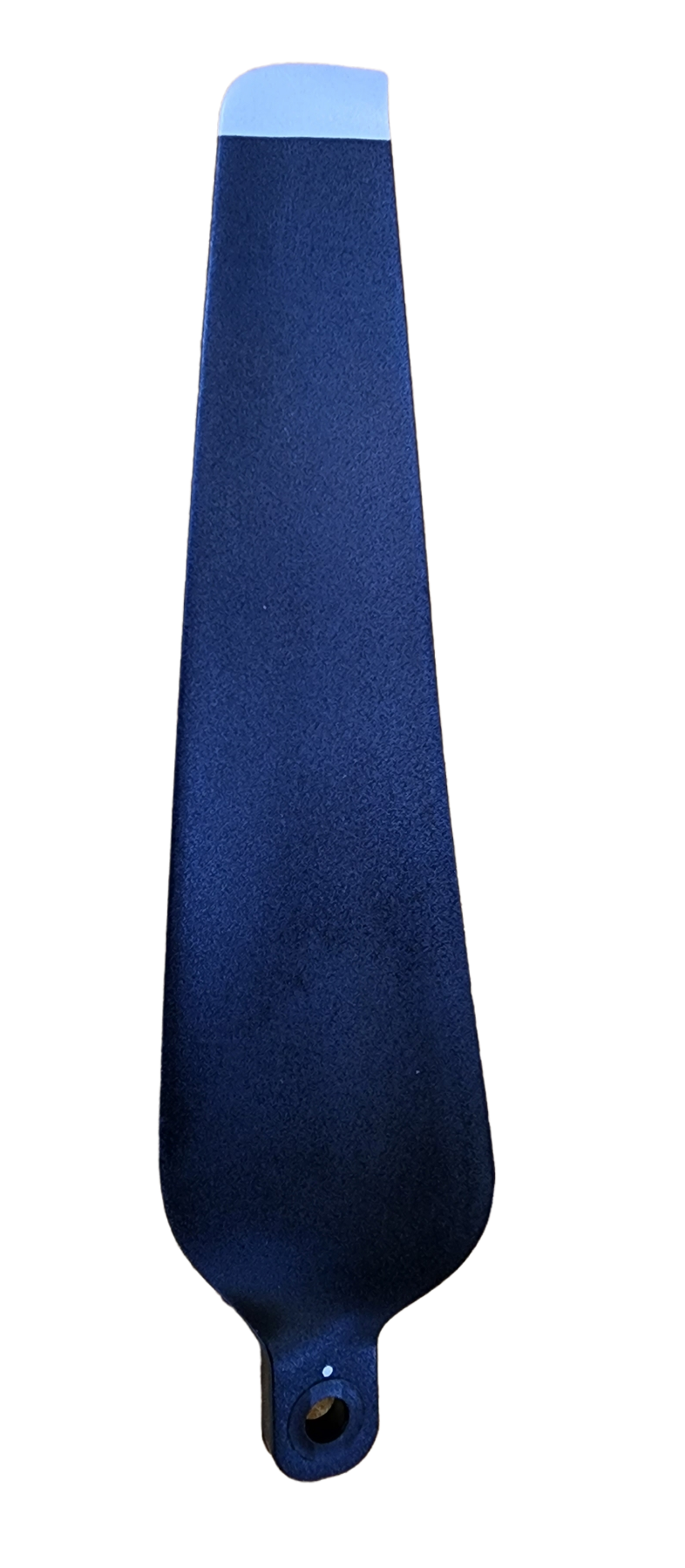

Buen estado Aceptable No volar
new_prop.png   PhotoRoom-20221117_132352.png


[warning text="Las hélices con grietas finas o grandes roturas, cortes o dobleces deben reemplazarse de inmediato. NO opere el dron X2E con hélices que no estén en buenas condiciones, ya que se pueden producir lesiones corporales graves."]



Reemplazar hélices

Cómo quitar las hélices del dron X2E

Paso 1 : apague su dron X2E.



Paso 2 : identifique el buje con la hélice dañada.

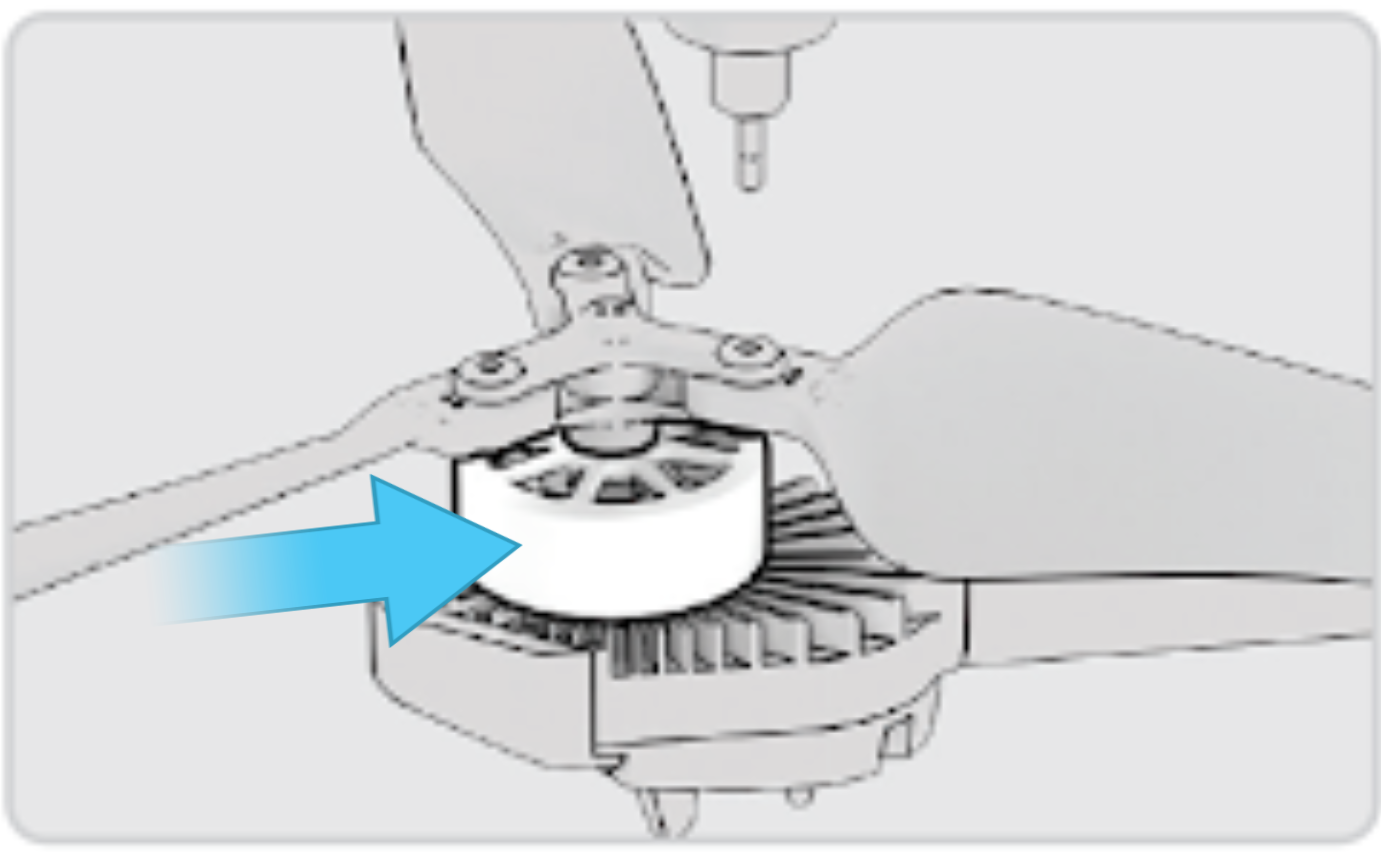

Paso 3 : sujete el motor en el buje de la hélice para estabilizarlo. grip_motor_X2.png

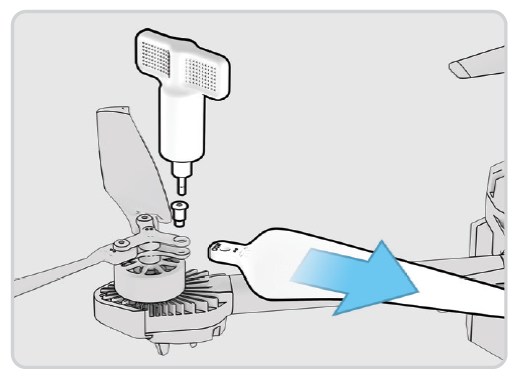

Paso 4 : desatornille el pasador de la hélice
    • utilizando el controlador de torque incluido con el dron Skydio X2E.


Paso 5 : deslice la hélice fuera del buje de la hélice.
    • Repita con las dos hélices restantes.
    • Utilice hélices de repuesto del mismo kit.
    • Deseche las hélices extraídas.

[info text="Las hélices están emparejadas para maximizar el rendimiento y la robustez. Las tres hélices de repuesto deben provenir del mismo kit."]

Cómo acoplar las nuevas hélices

Paso 1 : identifique las hélices de repuesto correctas que coincidan con el buje de la hélice.

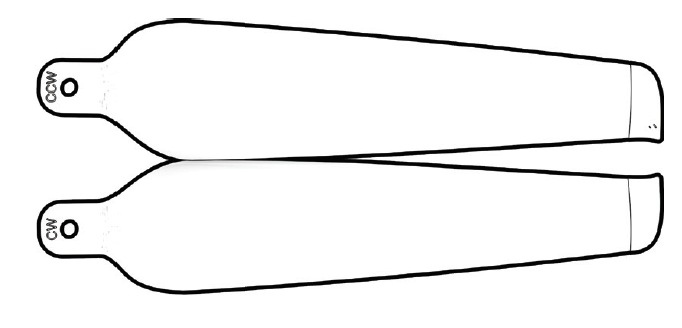

    • Las hélices están marcadas para alinearse con la rotación del motor CW (en el sentido de las agujas del reloj) y CCW (en el sentido contrario de las agujas del reloj).
    • Las hélices están marcadas con puntos para alinearlas con el buje adecuado.
    • Instale la hélice con las marcas hacia arriba.

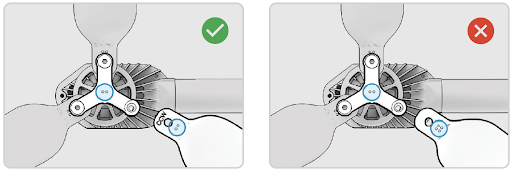

    • Haga coincidir con los puntos correspondientes en el buje.


[caution text="La instalación incorrecta de la hélice (es decir, no hacer coincidir las marcas de la hélice con las del buje de la hélice) es peligroso para la seguridad y puede ocasionar daños potencialmente graves a la aeronave y lesiones corporales graves para usted y los peatones."]

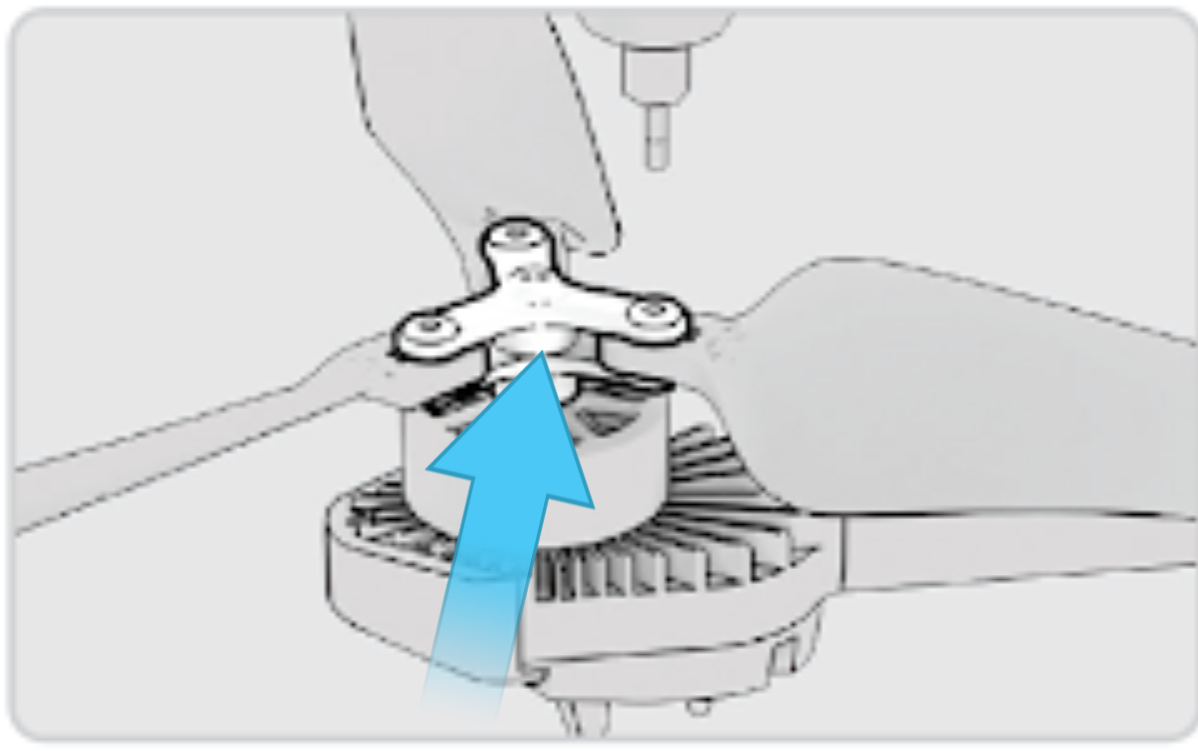

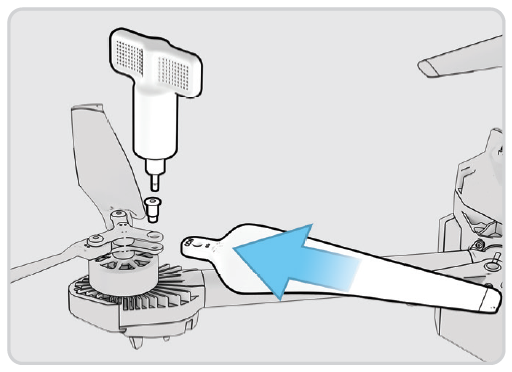

Paso 2 : deslice la nueva hélice en el buje.

Paso 3 : inserte un nuevo tornillo de su kit de reemplazo.

    • Mueva suavemente el tornillo para asegurarse de que se asiente correctamente en el buje y la hélice.
    • NO REUTILICE LOS TORNILLOS, incluso si parecen estar en buenas condiciones, solo use los tornillos nuevos provistos en su kit de reemplazo.
Paso 4 : sostenga el motor o el buje de la hélice para estabilizar. grip_motor_X2.png

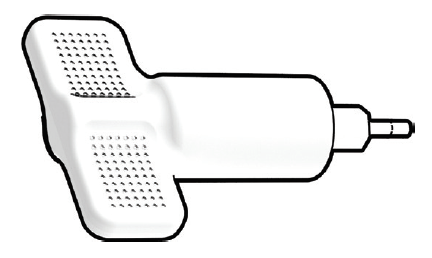

Paso 5 : apriete el tornillo girando el destornillador dinamométrico en el sentido de las agujas del reloj.
    • hasta que escuche un clic.

Paso 6 : repita con las hélices restantes.



Inspeccione su instalación:

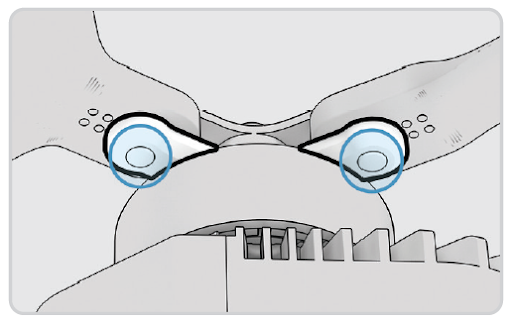

Compruebe que las roscas de los tornillos de la hélice se extiendan ligeramente más allá de la parte inferior del buje de la hélice.

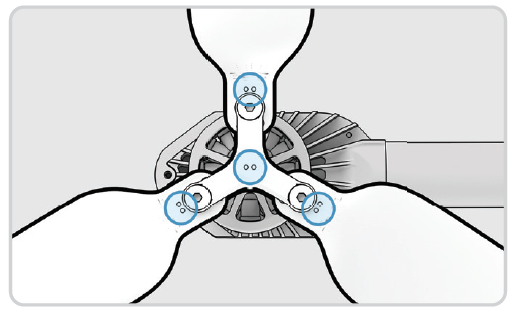

Compruebe que los patrones de puntos coincidan entre las palas de la hélice y el buje.

Compruebe que la rotación de las hélices coincida con el buje.
    • En el sentido de las agujas del reloj (CW)

    • En sentido contrario a las agujas del reloj (CCW)


Compruebe que la hélice tenga un rango completo de movimiento con una fricción mínima y que no se atasque con los radios del buje.
