Cómo personalizar los botones en el Skydio Enterprise Controller

Published: Updated:

  1. Skydio
  2. Dispositivos de control
  3. Skydio Enterprise Controller

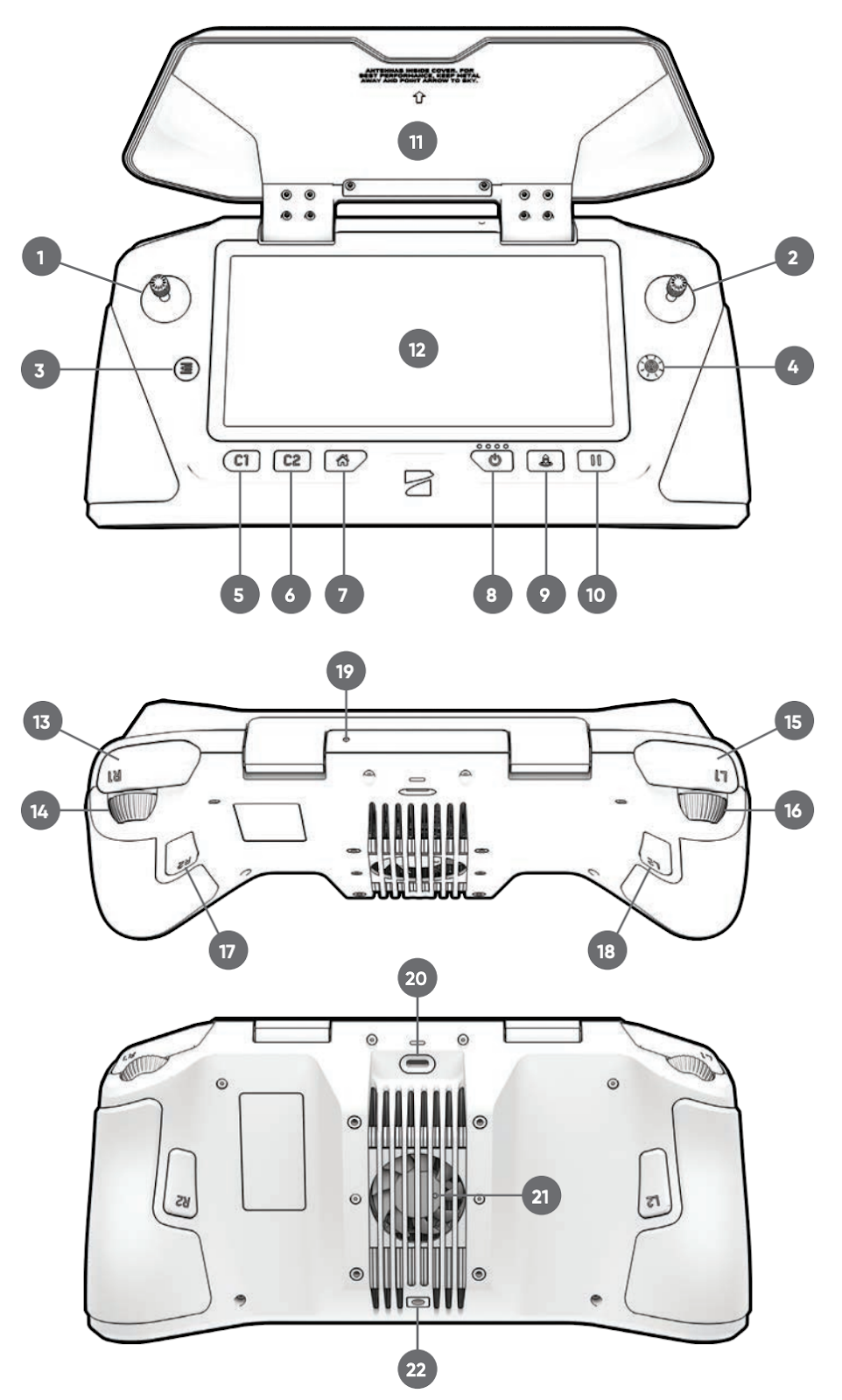

El Skydio Enterprise Controller es compatible con Skydio 2/2+ Enterprise y Skydio X2. Tiene la capacidad de programar los botones L2 y R2 ubicados en la parte posterior del Enterprise Controller, así como las ruedas izquierda y derecha.

  1. Joystick izquierdo
  2. Joystick derecho
  3. Botón menú/atrás
  4. Pad direccional: actualización futura
  5. Botón C1: alternar la evasión de obstáculos (Skydio Autonomy Enterprise)
  6. Botón C2: alternar luces
  7. Botón de regreso al inicio (RTH)
  8. Botón de encendido
  9. Botón de despegue/aterrizaje
  10. Botón de pausa
  11. Controlador de antenas integradas tipo clamshell
  12. Pantalla de interfaz de usuario
  13. Botón R1: obturador/grabación
  14. Rueda derecha: zoom
  15. Botón L1: impulso
  16. Rueda izquierda: inclinación del gimbal
  17. Botón R2: alternar mapa,
  18. Botón L2: cámara a color
  19. Botón de restablecimiento
  20. Puerto USB-C
  21. Ventilador
  22. Correa para el cuello/trípode (montura ¼-20)

Descripción general de los controles

Gestos táctiles

  • Arrastre verticalmente para aumentar o disminuir el ángulo de inclinación del gimbal.
  • Arrastre horizontalmente para ajustar la guiñada.

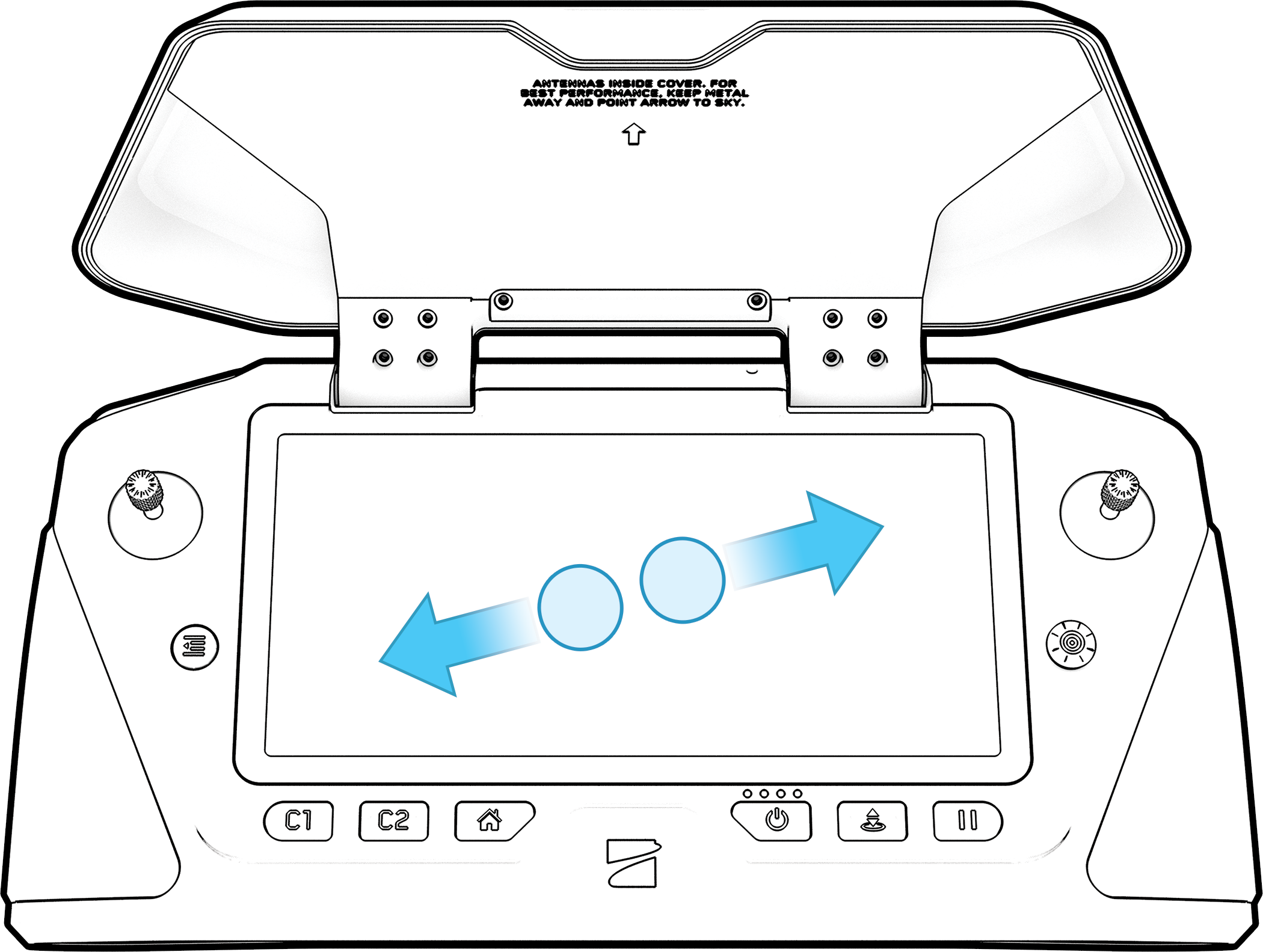

  • Pellizque y arrastre los dedos para alejarlos el uno del otro a fin de acercar digitalmente hasta 16x.
  • Pellizque y arrastre los dedos uno hacia el otro para acercar de nuevo a 1x, luego alejar a Superzoom.
  • Toque dos veces en cualquier lugar de la pantalla de vuelo para seleccionar una ubicación, y el dron X2 volará a esa ubicación.

CS_C78_media_illo_controller-zoom_gesture.pngCS_C78_media_illo_controller-superzoom_gesture.png

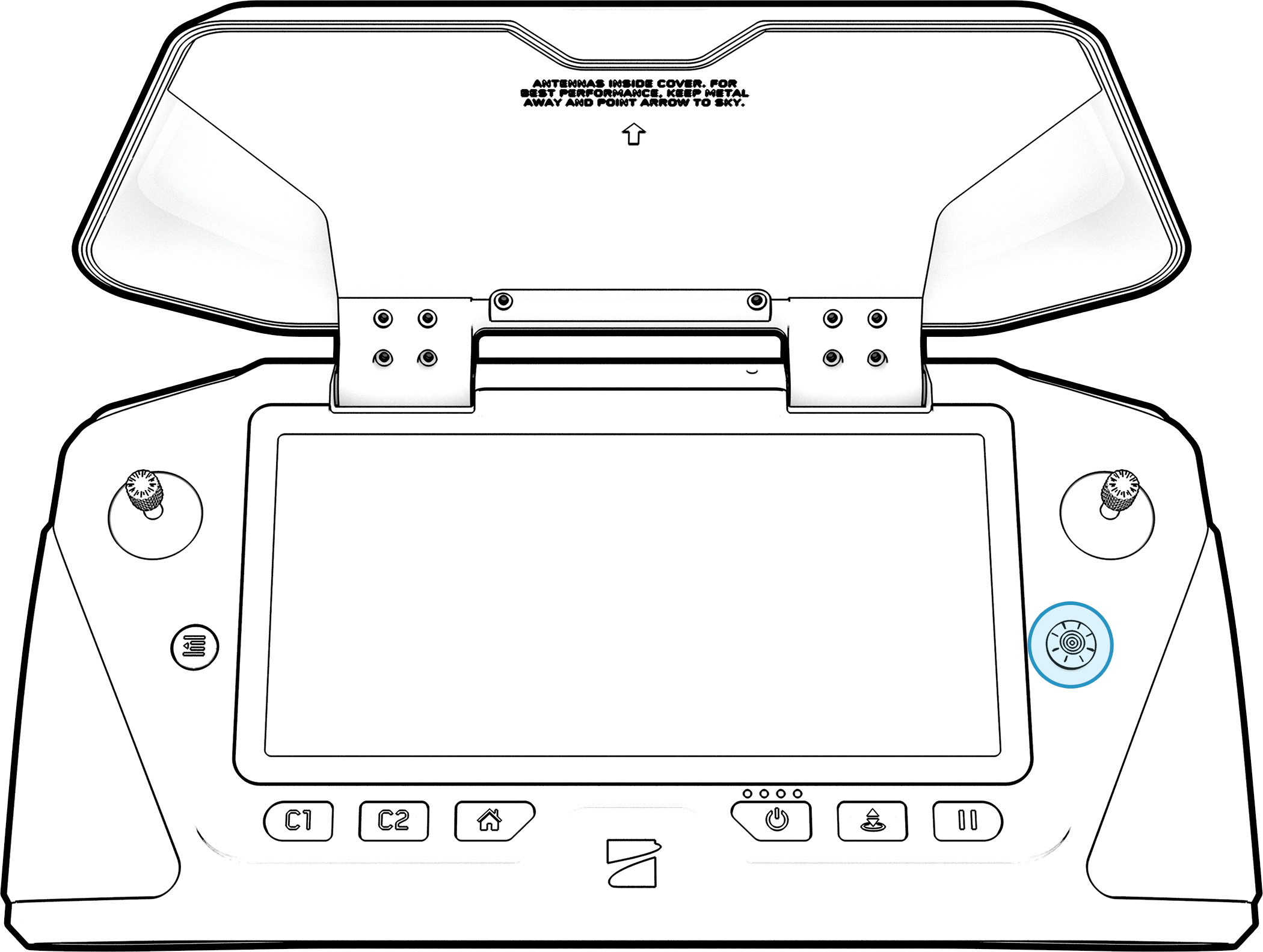

Controles del pad direccional (D-pad)

  • Empuje hacia arriba, hacia abajo, hacia la izquierda o hacia la derecha para navegar por los menús y los ajustes.
  • Presione para seleccionar.
  • Para ajustar la configuración de un control deslizante, desplácese hasta que el control deslizante se resalte y presione hacia abajo para seleccionar.
    • El control deslizante se volverá azul para indicar que está activo.
    • Empuje hacia la izquierda o hacia la derecha para ajustar los valores del control deslizante y presione hacia abajo para confirmar.


[note] La funcionalidad del teclado direccional aún no es compatible con Skydio 3D Scan. [/note]

Botones personalizables

Paso 1: seleccione la pestaña Controller menu.

Está ubicada en Device settings (Configuración del dispositivo).

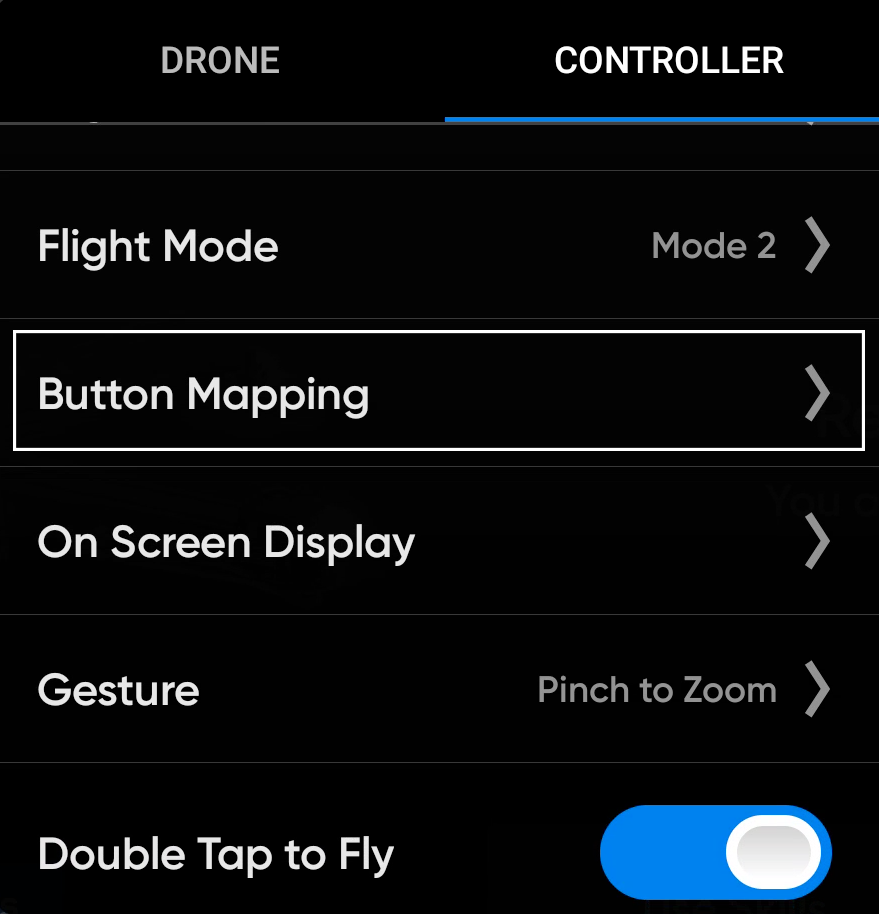

Paso 2: seleccione Button Mapping (Asignación de botones).

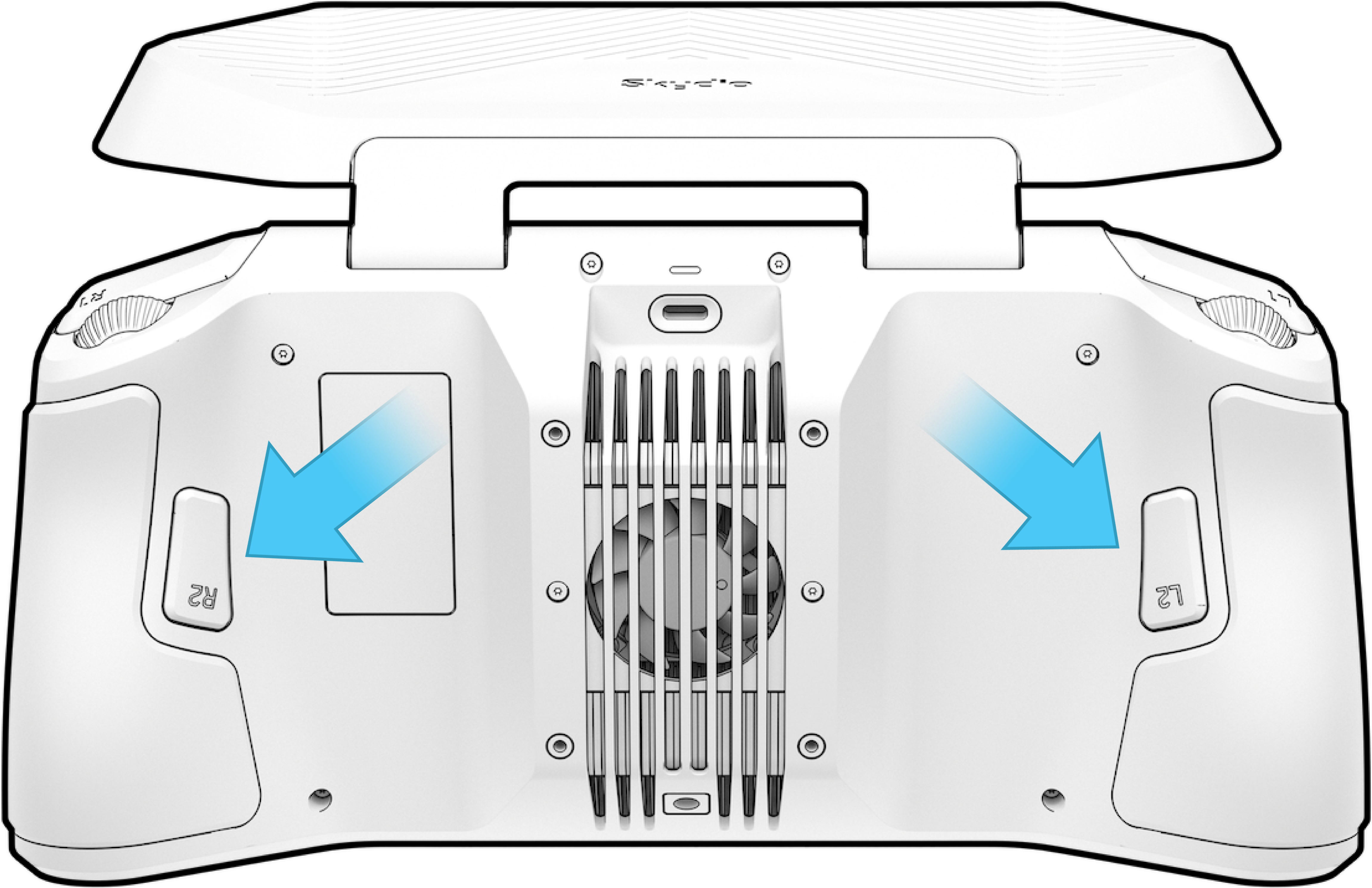

Paso 3: seleccione L2 o R2 para personalizar.


Opciones de botón L2 y R2

  • Activar mapa
  • Activar cámara
  • Evasión de obstáculos cercanos
  • Evasión de obstáculos mínima
  • Evasión de obstáculos deshabilitada
  • Sin función




Opciones de personalización de la rueda izquierda

  • Control del gimbal
  • Sin función

Opciones de personalización de la rueda derecha

  • Zoom digital
  • Zoom físico
  • Compensación de exposición
  • Sin función

[note] Las configuraciones personalizadas permanecen para futuros vuelos y ciclos de energía. [/note]
