Cómo instalar un nuevo paquete de sensores en Skydio X10

Skydio X10 es capaz de soportar diferentes paquetes de sensores. Si actualiza su paquete de sensores o necesita reemplazarlo por cualquier motivo, siga estos pasos para instalar su nuevo paquete de sensores.

Desinstalar un paquete de sensores

Paso 1: retire el bloqueo del paquete de sensores.

Paso 2: retire la batería del X10.

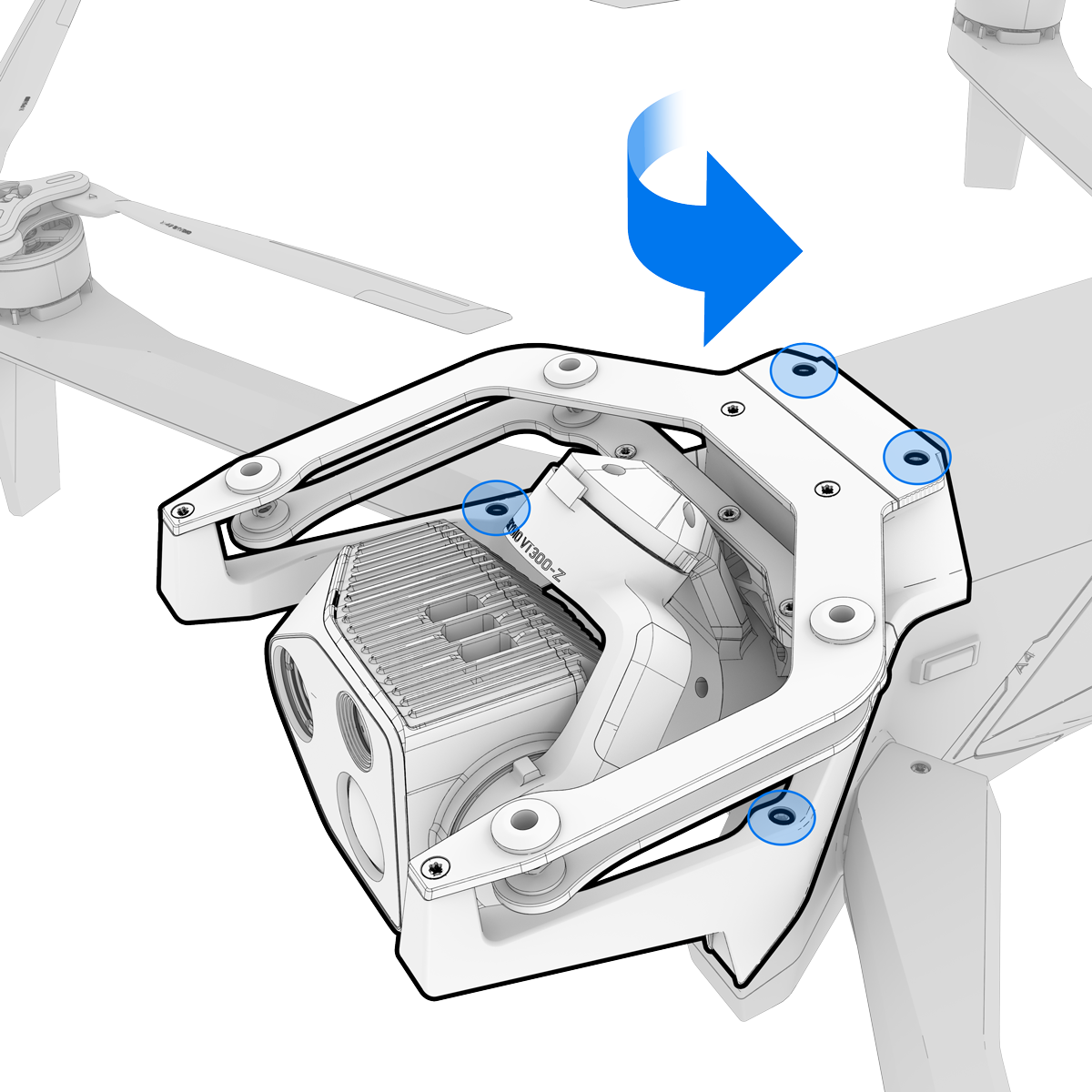

Paso 3: afloje los tornillos del paquete de sensores.

• Con la herramienta incluida en el kit, afloje los 4 tornillos que fijan el paquete de sensores al fuselaje.

[note] Estos tornillos permanecerán sujetos al marco del paquete de sensores. [/note]

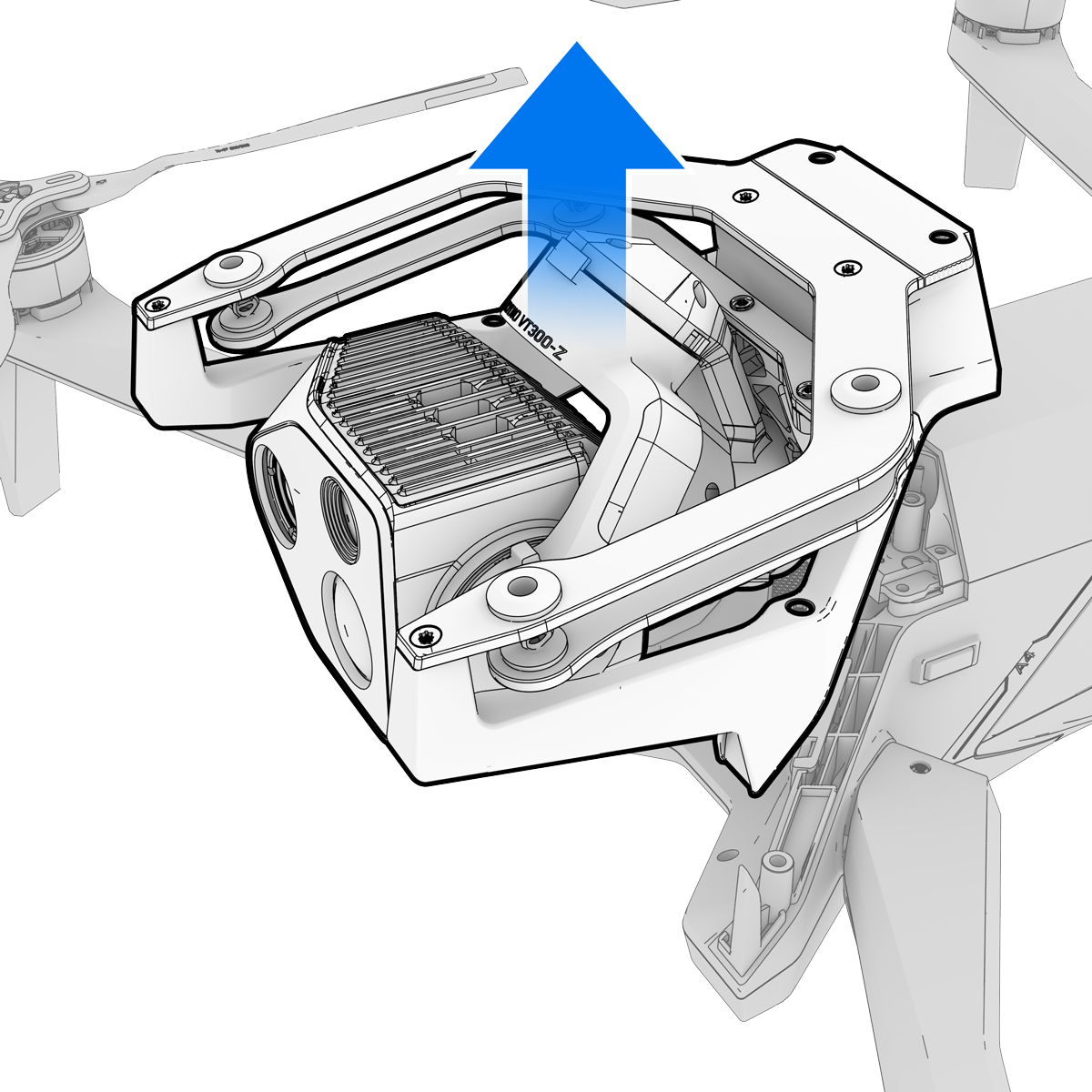

Paso 4: retire el paquete de sensores.

• Sujete los bordes del marco del paquete de sensores, no levante sobre el propio paquete de sensores
• Balancee suavemente de un lado a otro mientras lo levanta. Esto ayudará a que el paquete de sensores se desconecte de ambos puntos de conexión en el fuselaje.
• No tire en ángulo, no utilice un movimiento de despegado, levante en línea recta mientras balancea suavemente el paquete de sensores hasta que esté completamente fuera de los postes guía.

Paso 5: vuelva a colocar el cierre del paquete de sensores para guardarlo de forma segura.



Instalar un nuevo paquete de sensores

Paso 1: retire el bloqueo del paquete de sensores.

Paso 2: localice los orificios en la parte inferior del soporte.

• Estos orificios se alinean con los postes guía del fuselaje.
• Cuando están alineados, estos postes ayudan a guiar las clavijas del conector hasta su lugar.

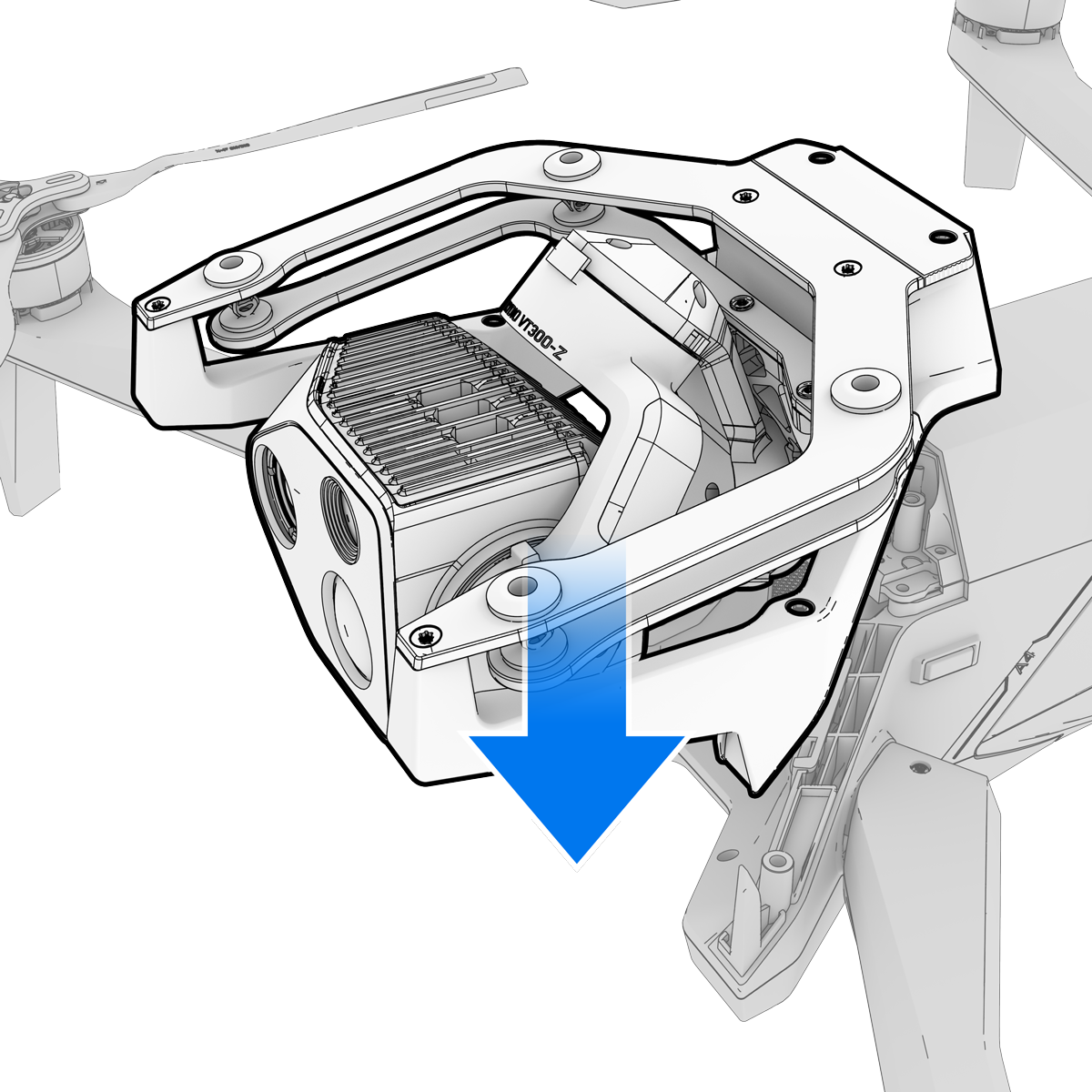

Paso 3: instale el paquete de sensores.

• Instale el paquete de sensores verticalmente hacia abajo con los postes del fuselaje alineados con los orificios del paquete de sensores.
• Recuerde agarrar la placa superior por los bordes y no manipular el propio paquete de sensores.
• Inserte el paquete de sensores directamente hacia abajo, no es necesario que se balancee de lado a lado como cuando se desinstala.

Paso 4: presione el paquete del sensor en su lugar.

• Presione firmemente hacia abajo entre los dos tornillos de la placa superior hasta que encaje en su lugar.

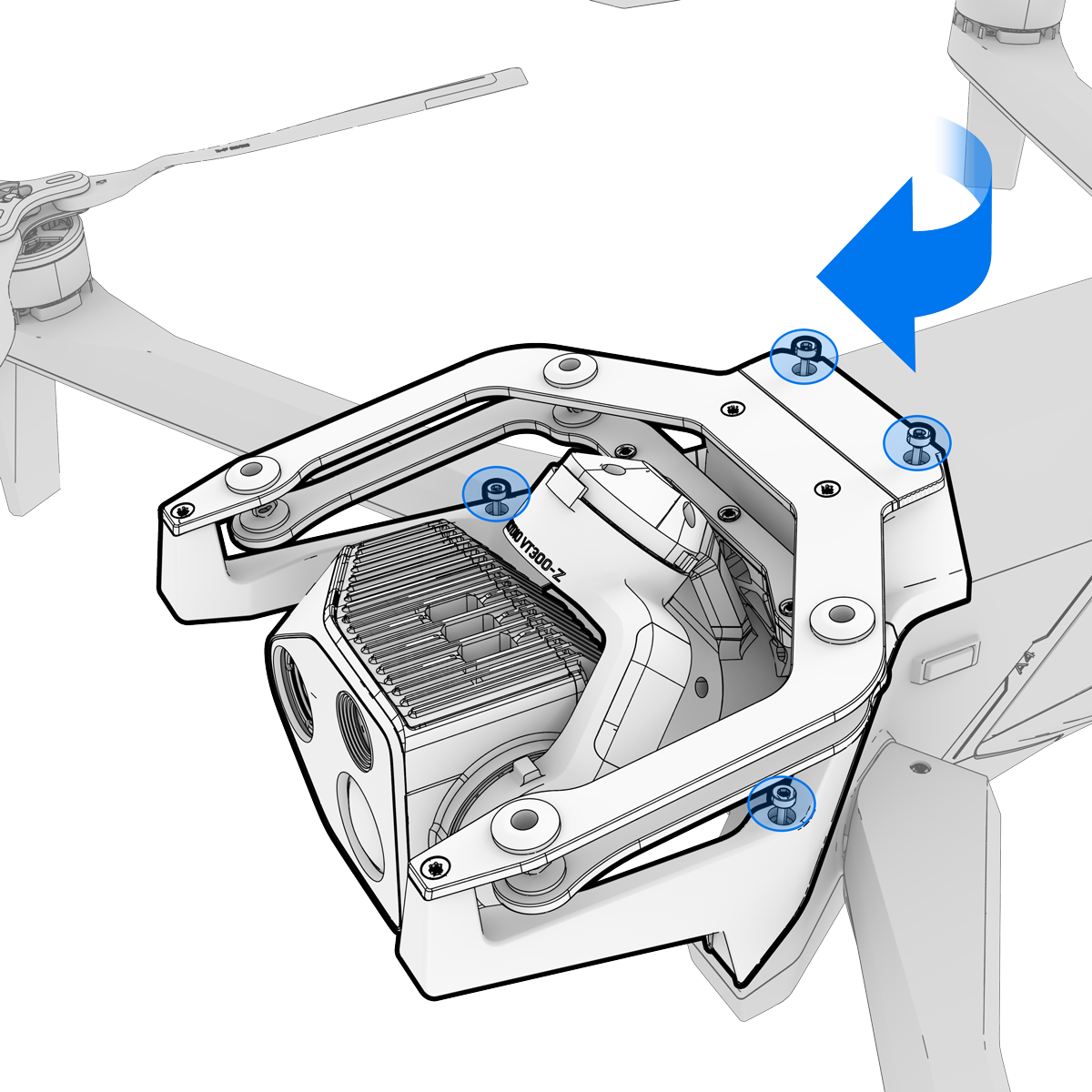

Paso 5: ajuste los tornillos del paquete de sensores.

• Utilice el destornillador dinamométrico proporcionado para ajustar los cuatro tornillos.
• El destornillador dinamométrico hará clic automáticamente cuando alcance el torque adecuado para evitar el ajuste excesivo

Paso 5: inserte la batería del X10 y encienda el dron.

Paso 6: encienda el controlador y espere a que se conecten los dispositivos.

• El dron encenderá y se calibrará con el nuevo paquete de sensores.
