Cómo reemplazar los aisladores del paquete de sensores

Published: Updated:

  1. Skydio
  2. Skydio X10
  3. Mantenimiento y solución de problemas de Skydio X10

Para asegurar que el sistema de su Skydio X10 se mantiene saludable, recomendamos inspeccionar los aisladores del paquete de sensores cada 40 vuelos (o cada 30 horas de vuelo).

  • Si almacena el dron a temperaturas elevadas (122° F/50° C - 131° F/55° C), le recomendamos que lo inspeccione cada 20 vuelos (o cada 15 horas de vuelo).

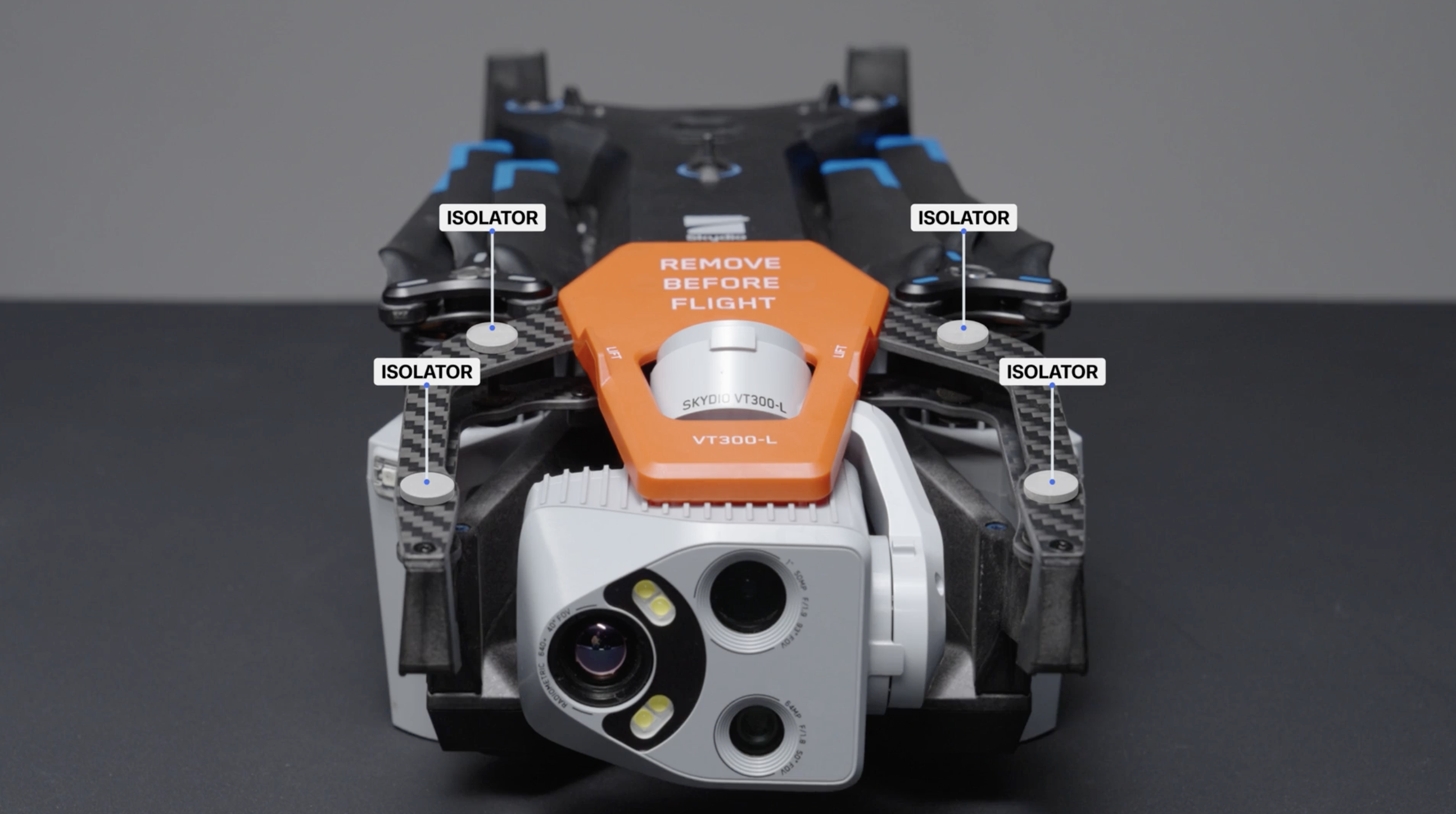

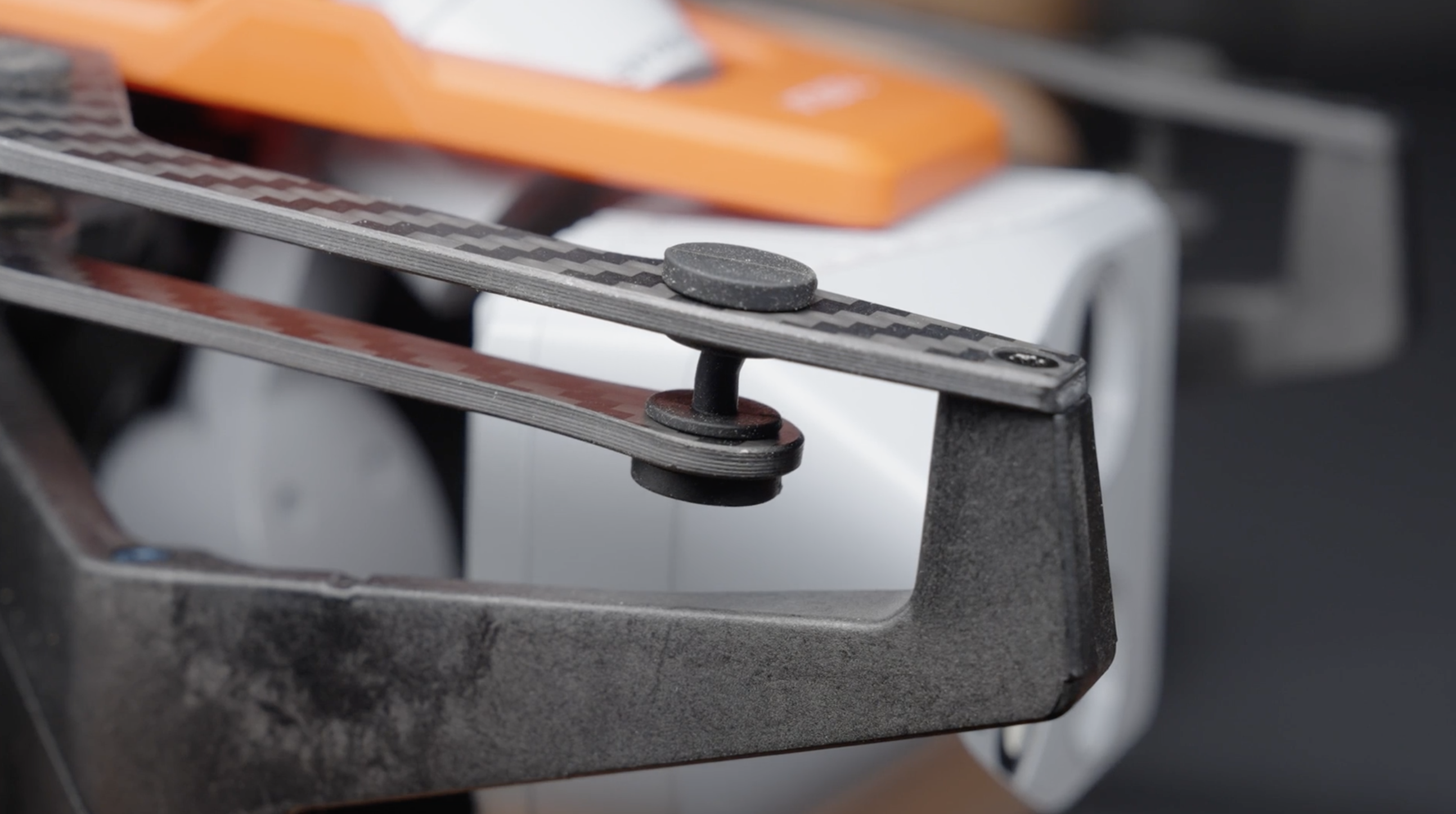

Los aisladores del paquete de sensores ayudan a estabilizar las cámaras y a proporcionar una imagen nítida y clara, incluso en condiciones de vuelo difíciles.

CS_X10_media_UI_replace_isolator2.png CS_X10_media_UI_replace_isolator3.png

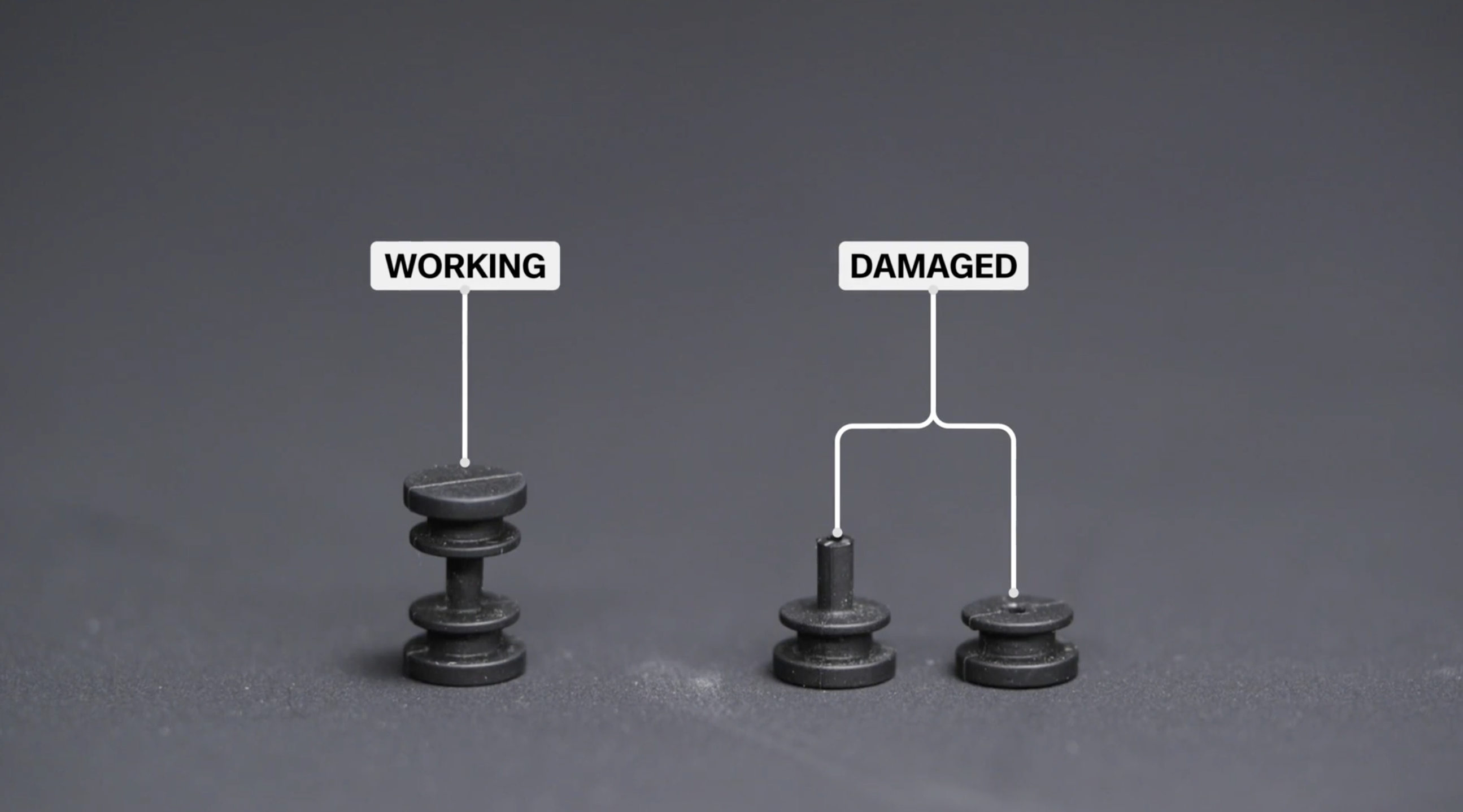

Inspeccione periódicamente los aisladores para detectar cualquier señal de deterioro. Si observa algún daño, sustituya el aislador.

  • Desgaste anormal
  • Lágrimas
  • Cualquier separación en el aislador, especialmente donde las juntas interiores se unen al conector principal.


Eliminar un aislador

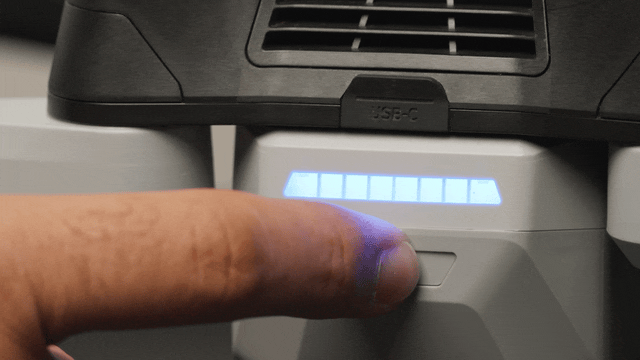

Paso 1: apague y retire el cierre del paquete de sensores.

Deje el equipo de sensores conectado.

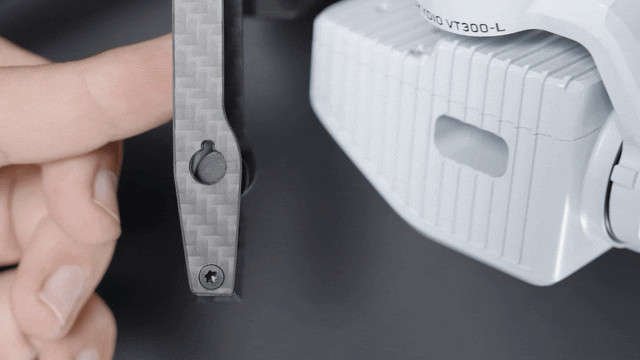

Paso 2: retire el aislador del soporte superior.

Tire suavemente de la parte superior del aislador hacia abajo a través del soporte superior.

Al tirar hacia abajo, apriete los bordes de la junta interior para hacer más palanca y evitar que se rompa.

Utilice la otra mano para ayudar a empujar a través de la parte superior del aislante hacia abajo a través del agujero si es necesario.

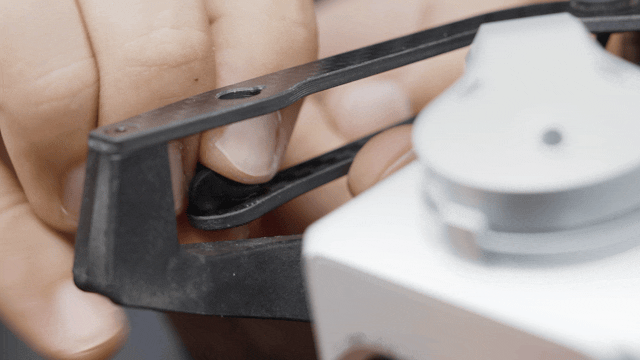

Paso 3: retire el aislador del soporte inferior.

Puede desplazar ligeramente el soporte para proporcionarle más espacio de trabajo.

Apriete los bordes de la junta interior, esta vez tire hacia arriba. También es útil realizar un ligero movimiento de despegado.


Instalar un aislador

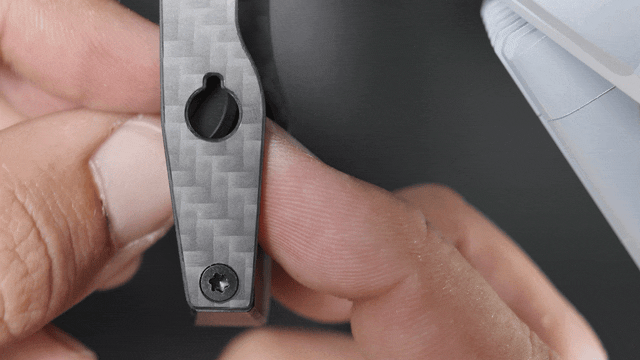

Paso 1: Inserte el aislador en el soporte inferior

Un lado del aislador tendrá un orificio. Este extremo va en el soporte inferior.
Comience entre los soportes superior e inferior. Pase el borde de la pieza circular por el orificio del soporte inferior y, a continuación, tire del resto desde la parte inferior hasta que quede totalmente asentado.

Gire y tire de los bordes hacia abajo si es necesario para asegurarse de que el aislante está completamente asentado.

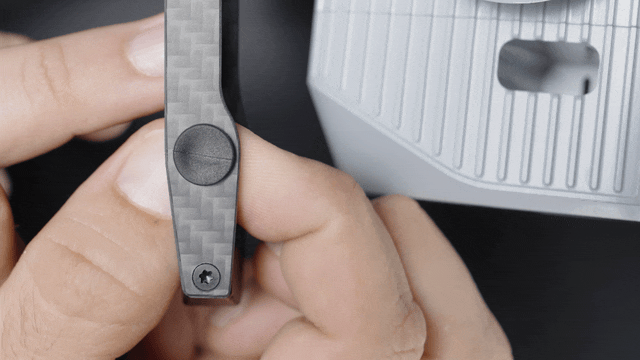

Paso 2: Introduzca el aislador en el soporte superior

Pase la mitad restante del aislante por el orificio del soporte superior.

  • Es posible que tenga que alinear suavemente el soporte superior con el orificio, ya que está diseñado para estar ligeramente desplazado.

Una vez que haya pasado un borde, apriete y tire hasta que el aislante quede completamente asentado.

Revise los bordes y colóquelos en su lugar si es necesario. Una vez terminado, debe coincidir con los otros aisladores del dron.




Skydio Inc., A0546
