Skydio X2Eのアームクランプ張力を調整する方法

Published: Updated:

  1. Skydio
  2. Skydio X2 Enterprise
  3. メンテナンス Skydio X2E

定期的なフライト前点検にはアームクランプを含め、クランプが時間の経過とともに緩んでいないことを確認する必要があります。このプロセスには、X2Eに付属のトルクドライバーを使用してテンションボルトを緩めたり締めたりする作業が含まれます。

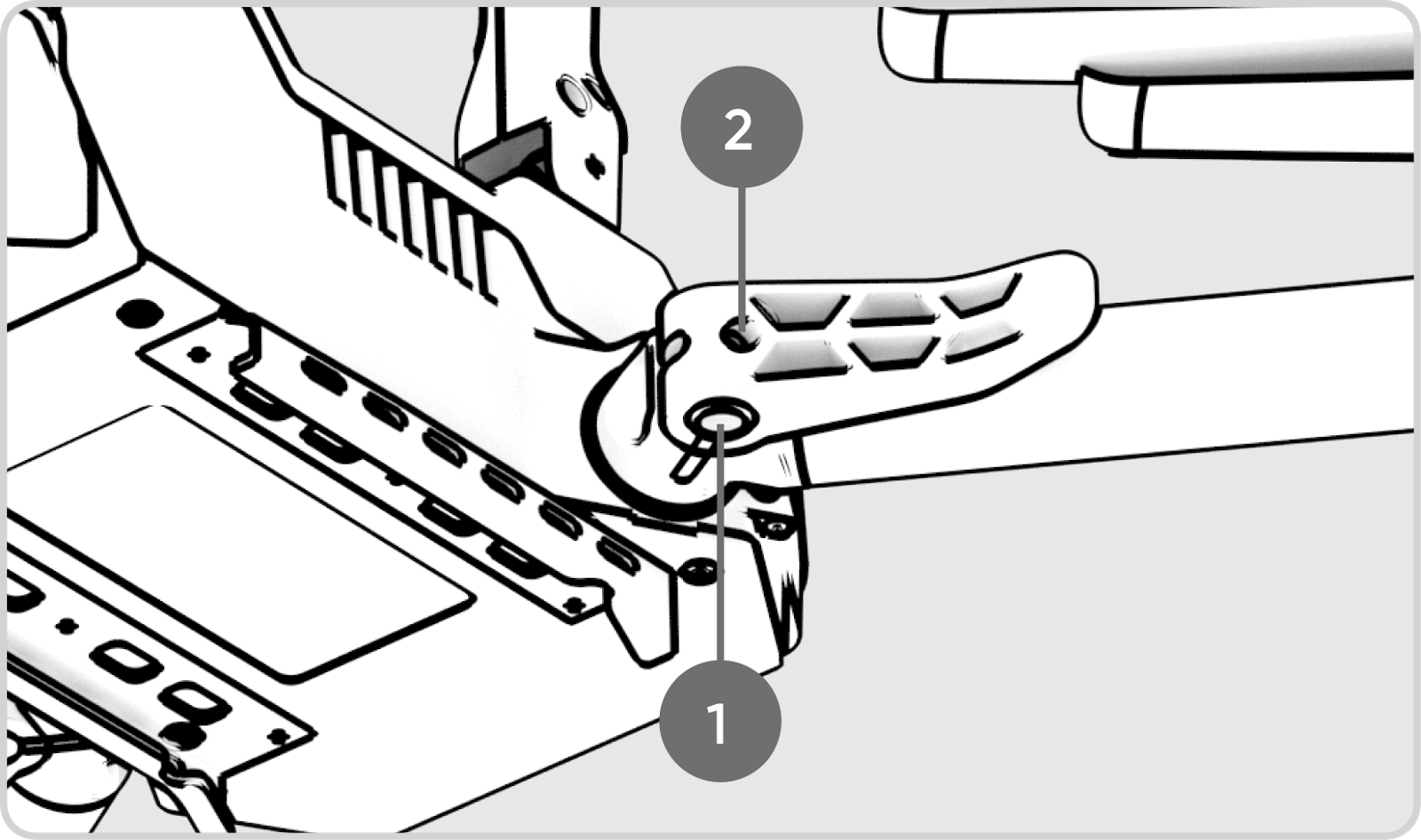

  1. テンションボルト止めねじ
  2. テンションボルト

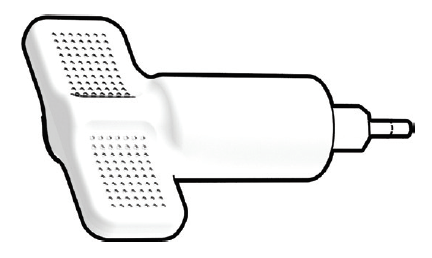

トルクドライバーツール

手順

テンションボルトを緩めて締める

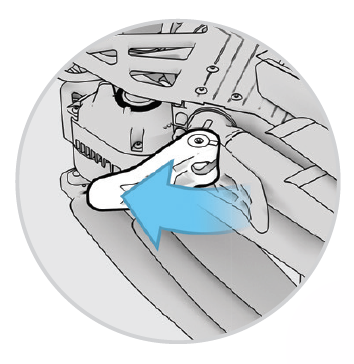

ステップ1 - 4つのアームクランプを解除します open_clamp_X2.png

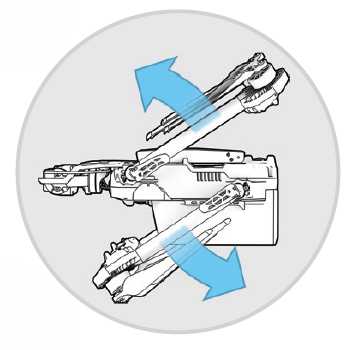

ステップ2 - モーターアームを持ち上げて

    • 完全に開くまで本体から広げます

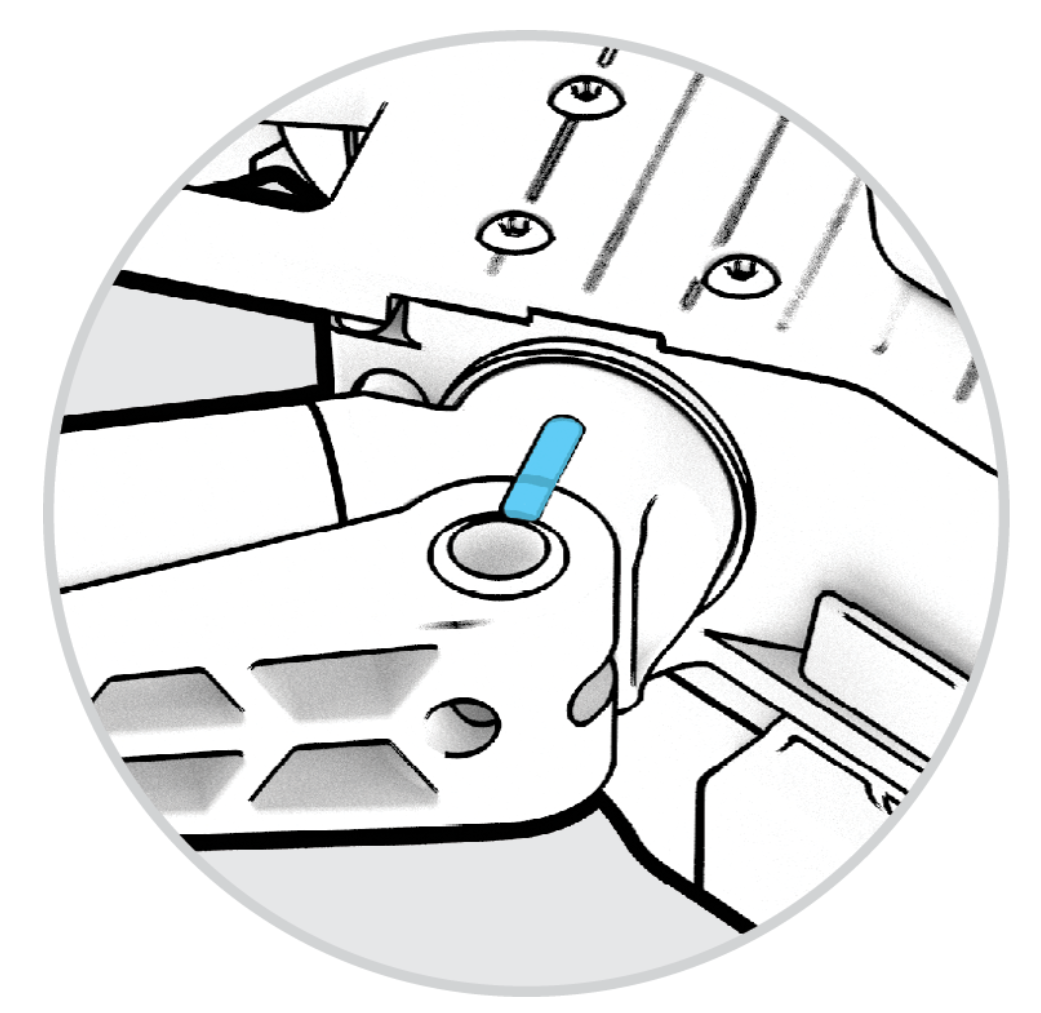

ステップ3 - モーターアームクランプをロック位置に戻します

    • 青い印の位置が合っていることを確認します

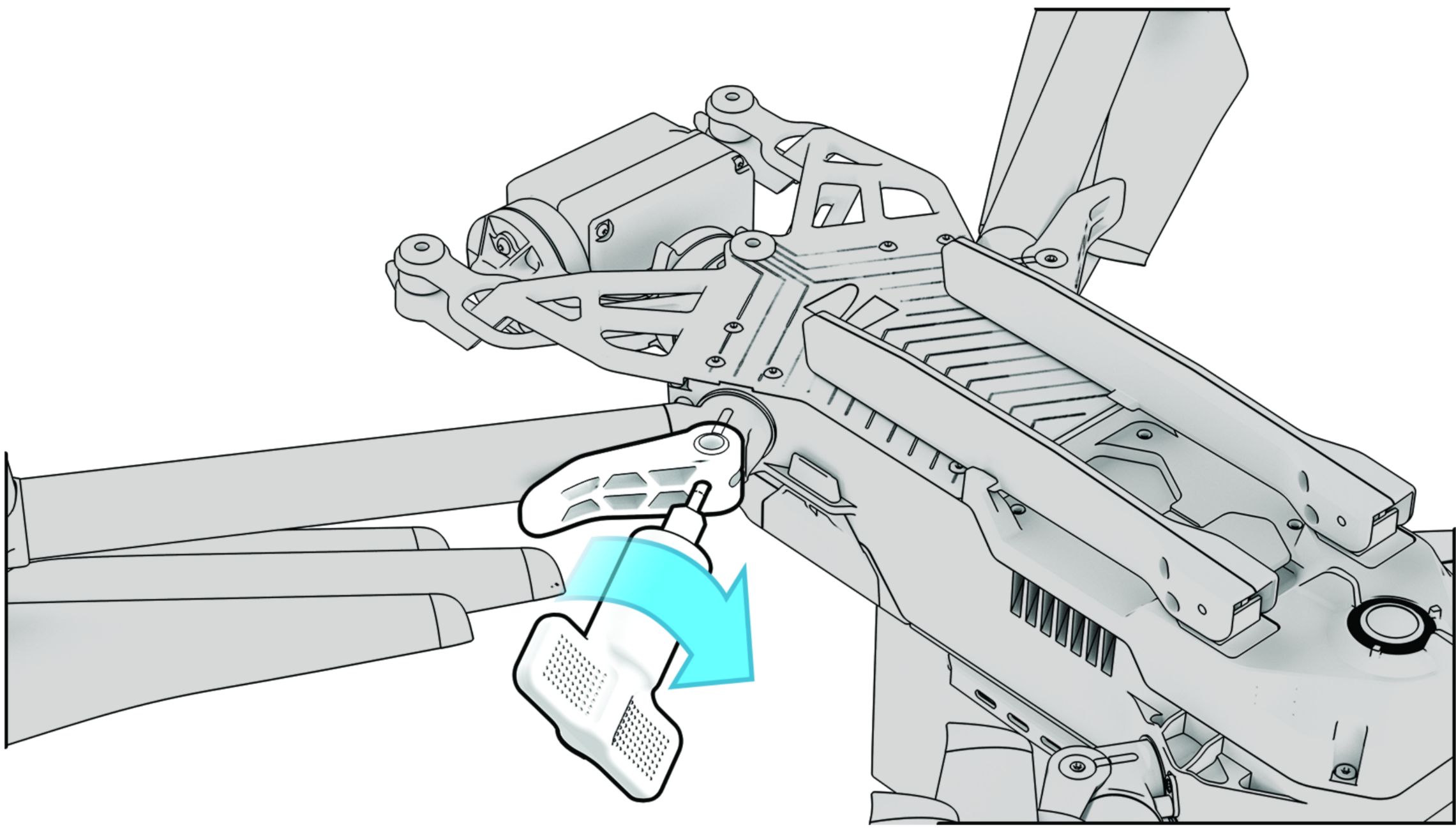

ステップ4 -テンションボルトの止めねじを緩めます

    • トルクドライバーを使用します

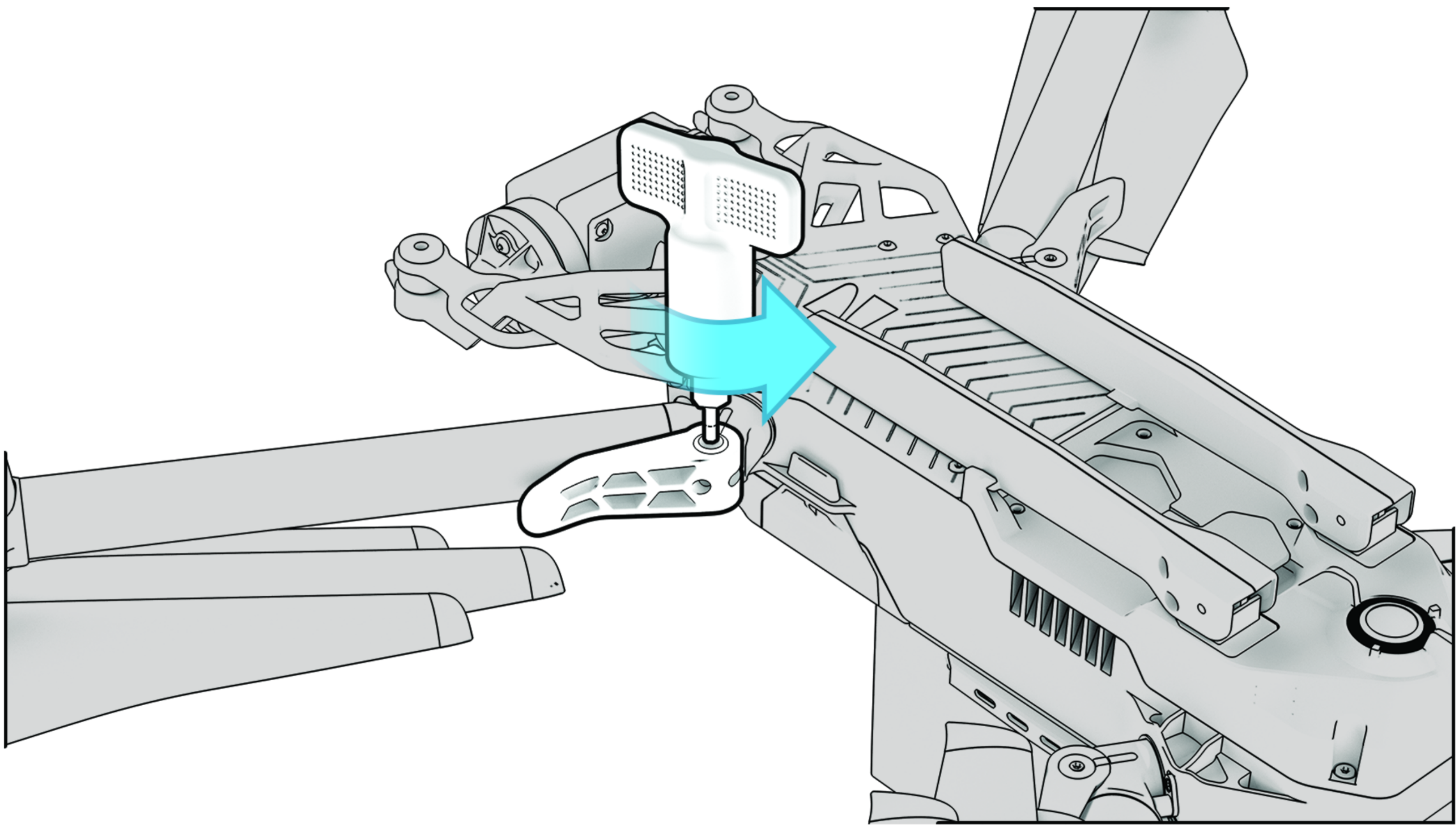

ステップ5 -テンションボルトを締めます

    • トルクドライバーを使用します
    • クリック音がするまでドライバーを時計回りに回します

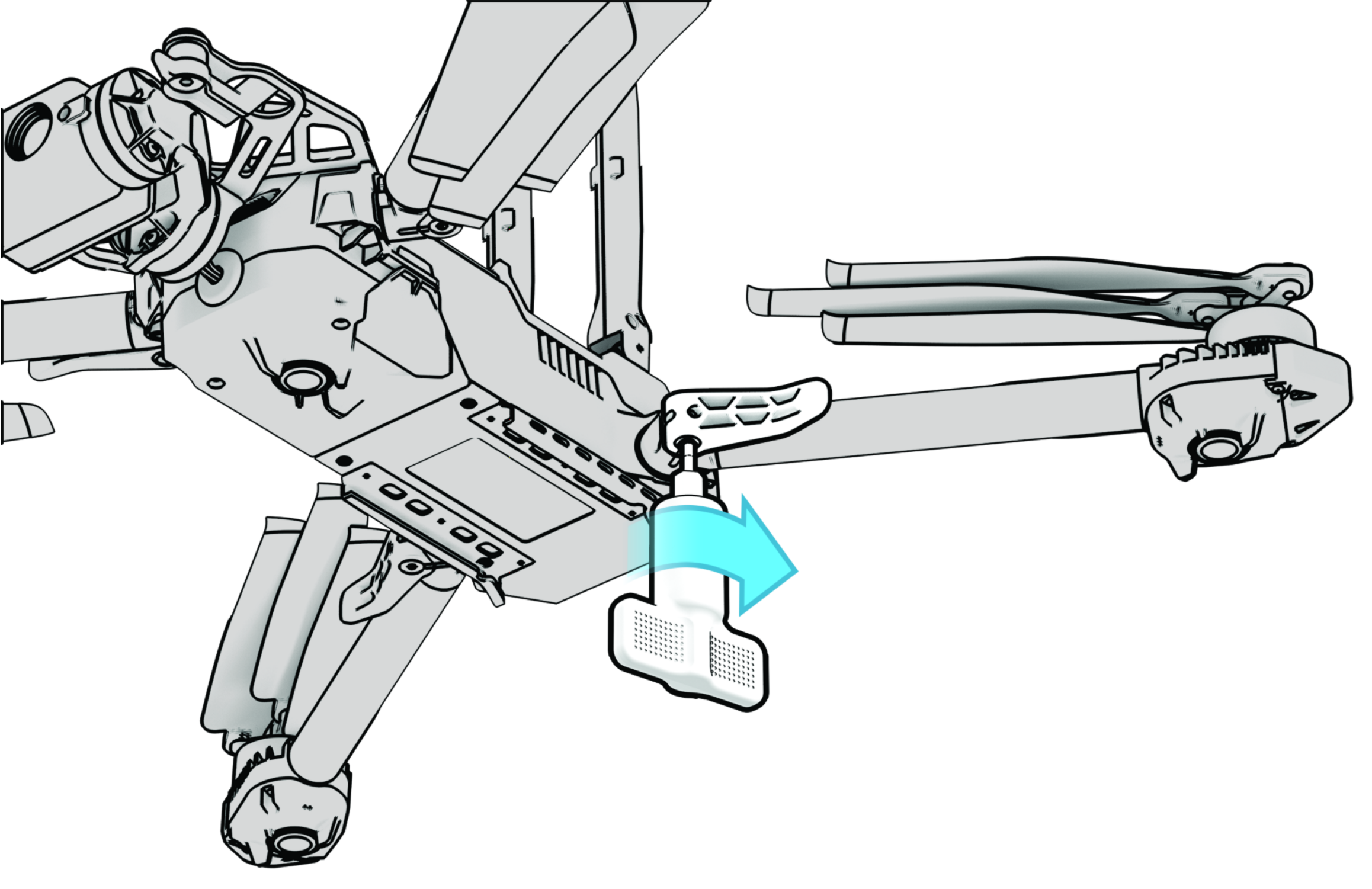

ステップ6 - 止めねじを締めます

    • トルクドライバーを使用します
    • クリック音がするまでドライバーを時計回りに回します
ステップ7 - 残りのアームクランプにもステップ1〜4を繰り返します
