Skydio X2Eのハードストップを交換する方法
Published: Updated:

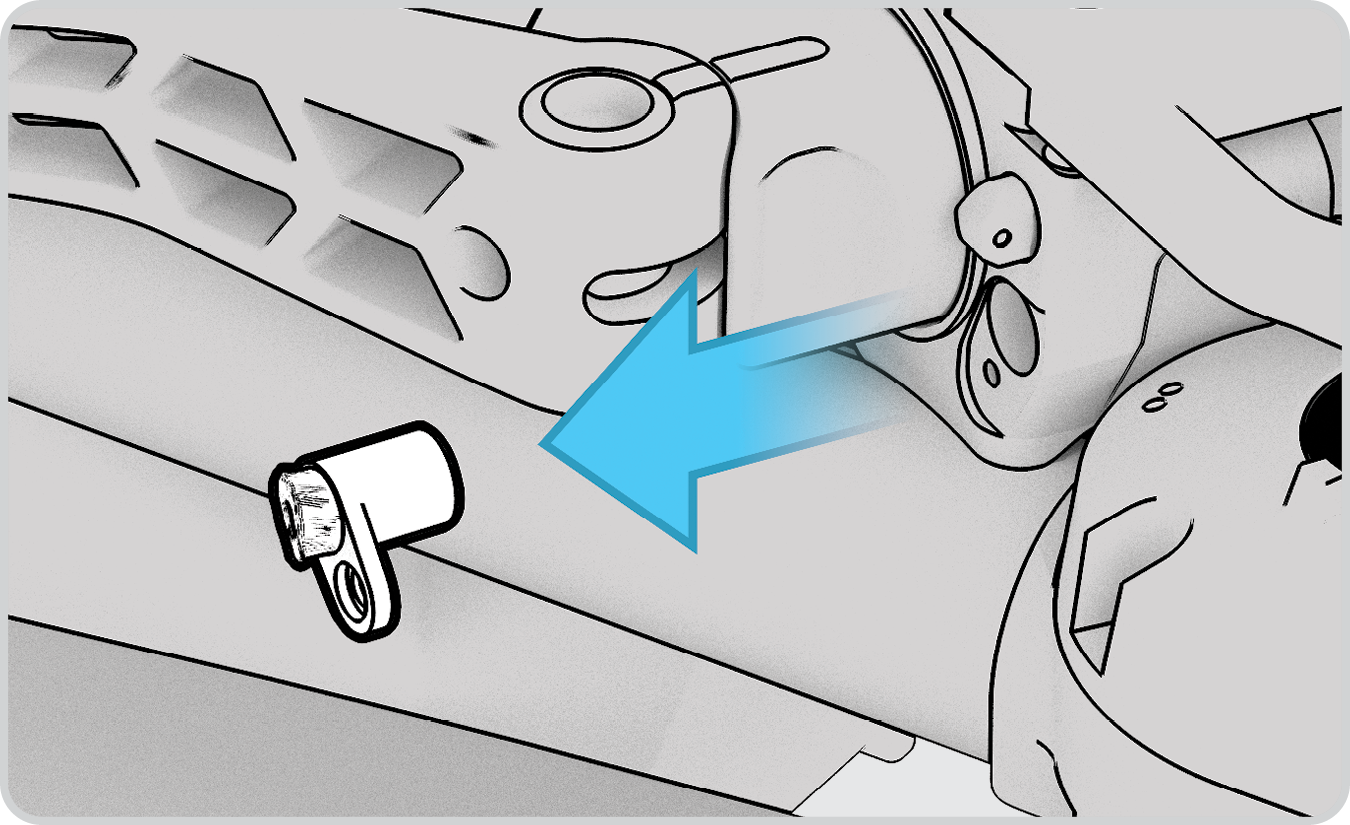

4つのハードストップは、モーターアームがSkydio X2Eシャーシに接続する場所に配置され、組み立て中の過度の伸展を防ぐため、アームを所定の位置にロックするために使用されます。定期的なフライト前点検にはハードストップを含め、ハードストップが良好な動作状態にあることを確認する必要があります。

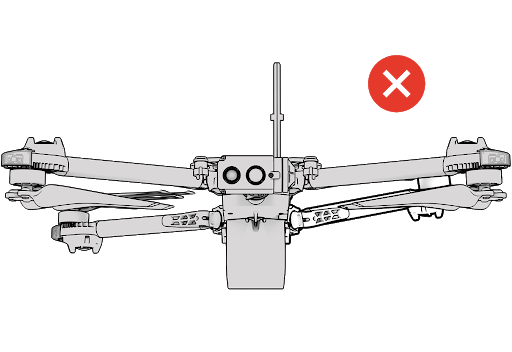

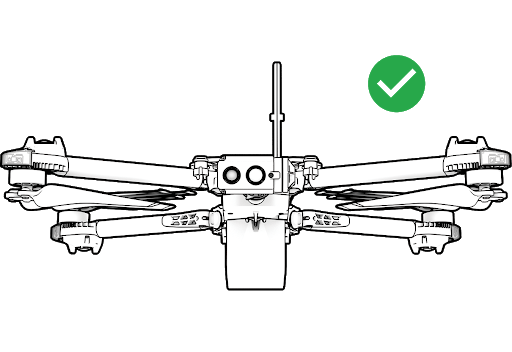

モーターアームが完全に伸びた状態でシャーシと平行でない場合は、ハードストップが破損しているため、交換が必要となります。
|
|
手順
X2Eハードストップの交換
|

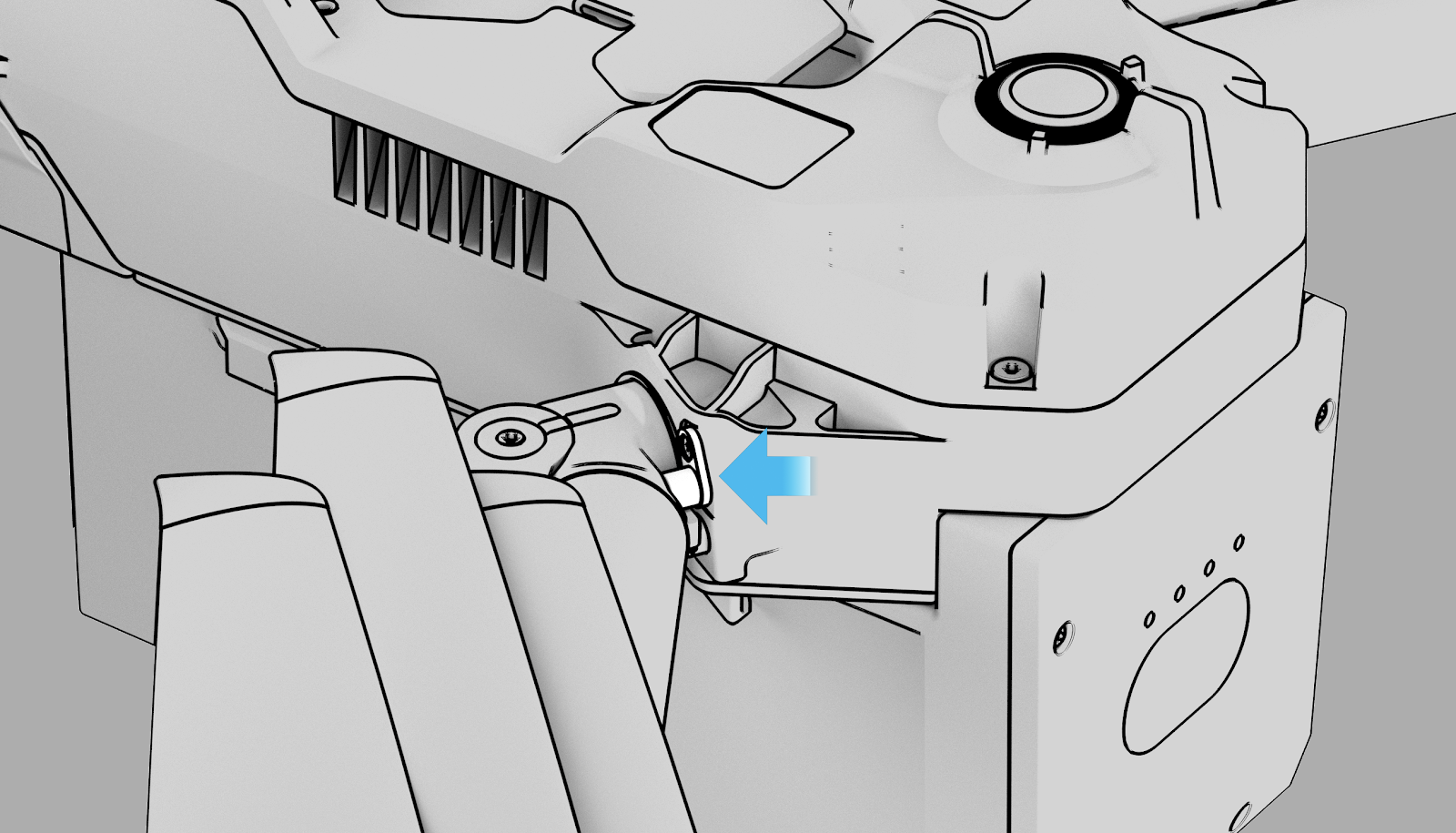

ステップ1 - 損傷したハードストップを特定します |
|
|
ステップ2 - ハードストップを破損したアームの上側または下側にあるアームを伸ばします
|
|

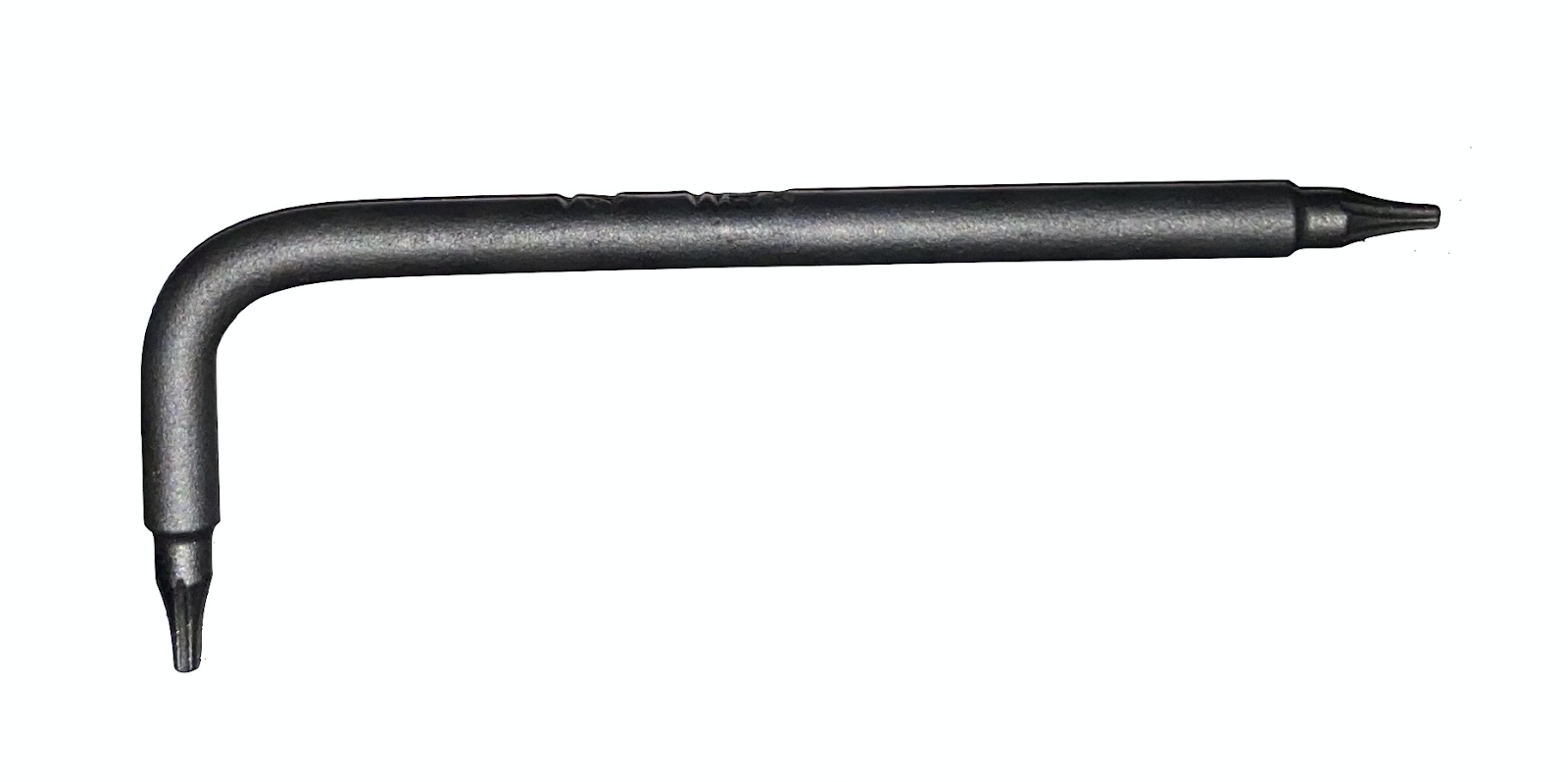

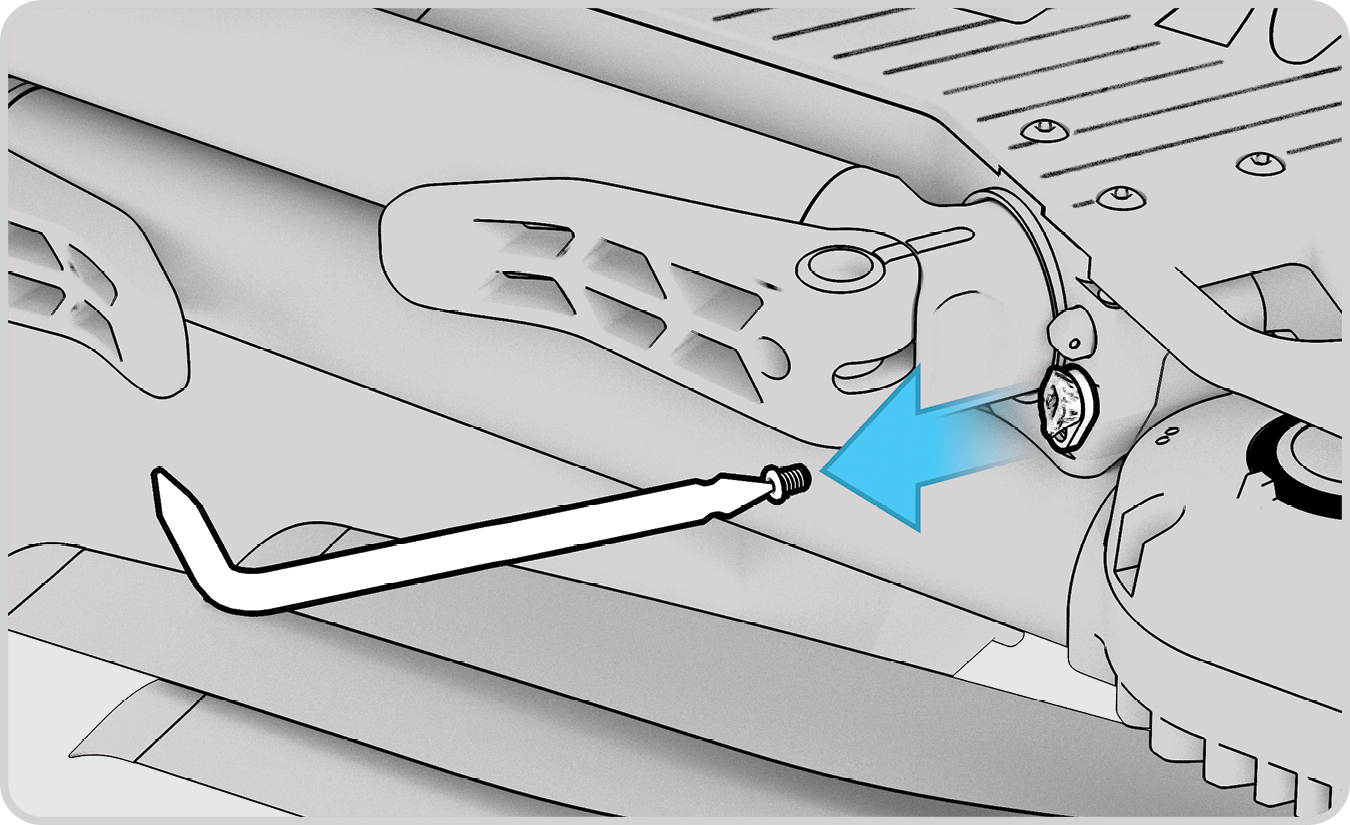

| ステップ3 - Skydio X2Eに含まれているT3ドライバーツールを使用してハードストップねじを緩めます | |
|
ステップ4 - ねじを外して脇に置きます
|
|
|

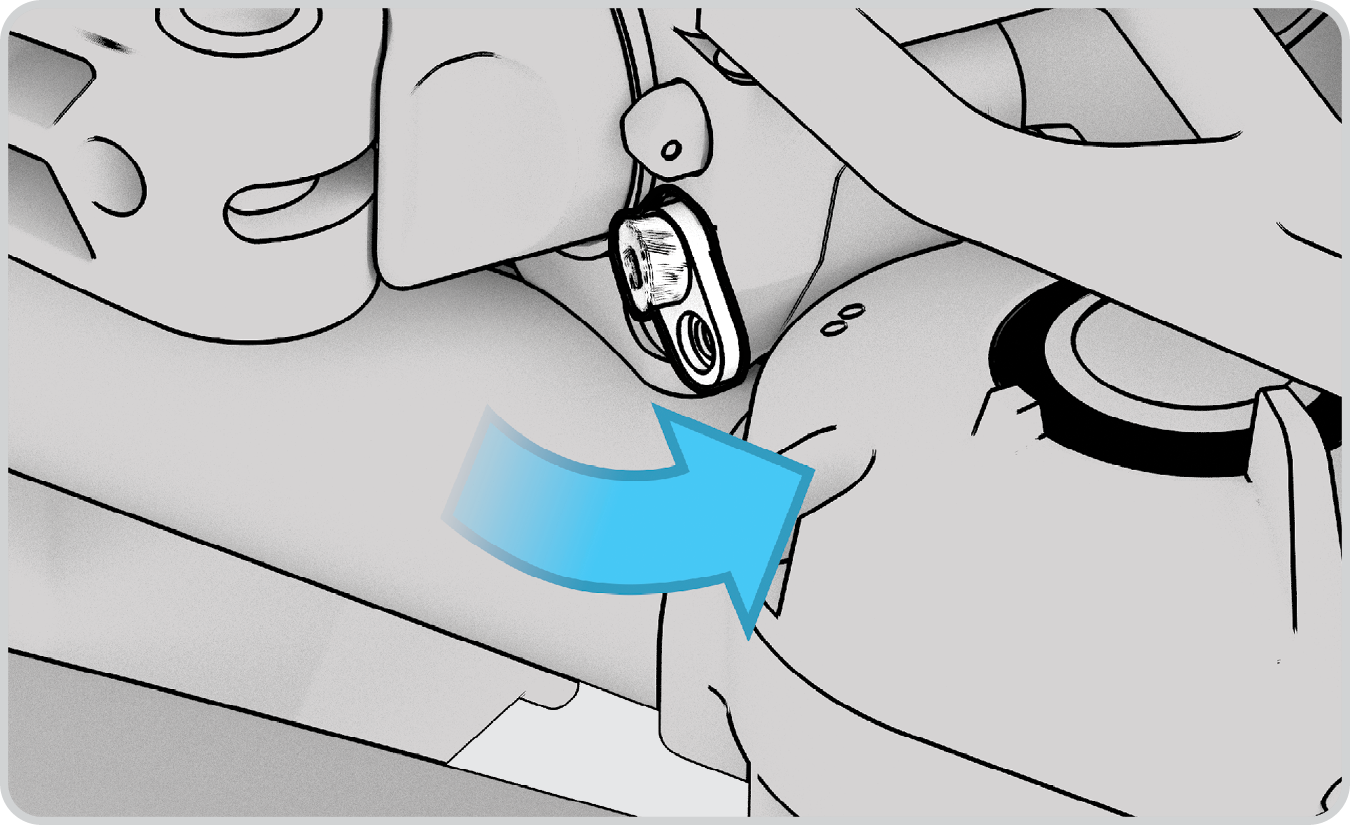

ステップ5 - フランジがシャーシから突き出るようにハードストップを回転させます
|
|
ステップ6 -ハードストップのフランジ部分をつかんで取り外します
|
|
|

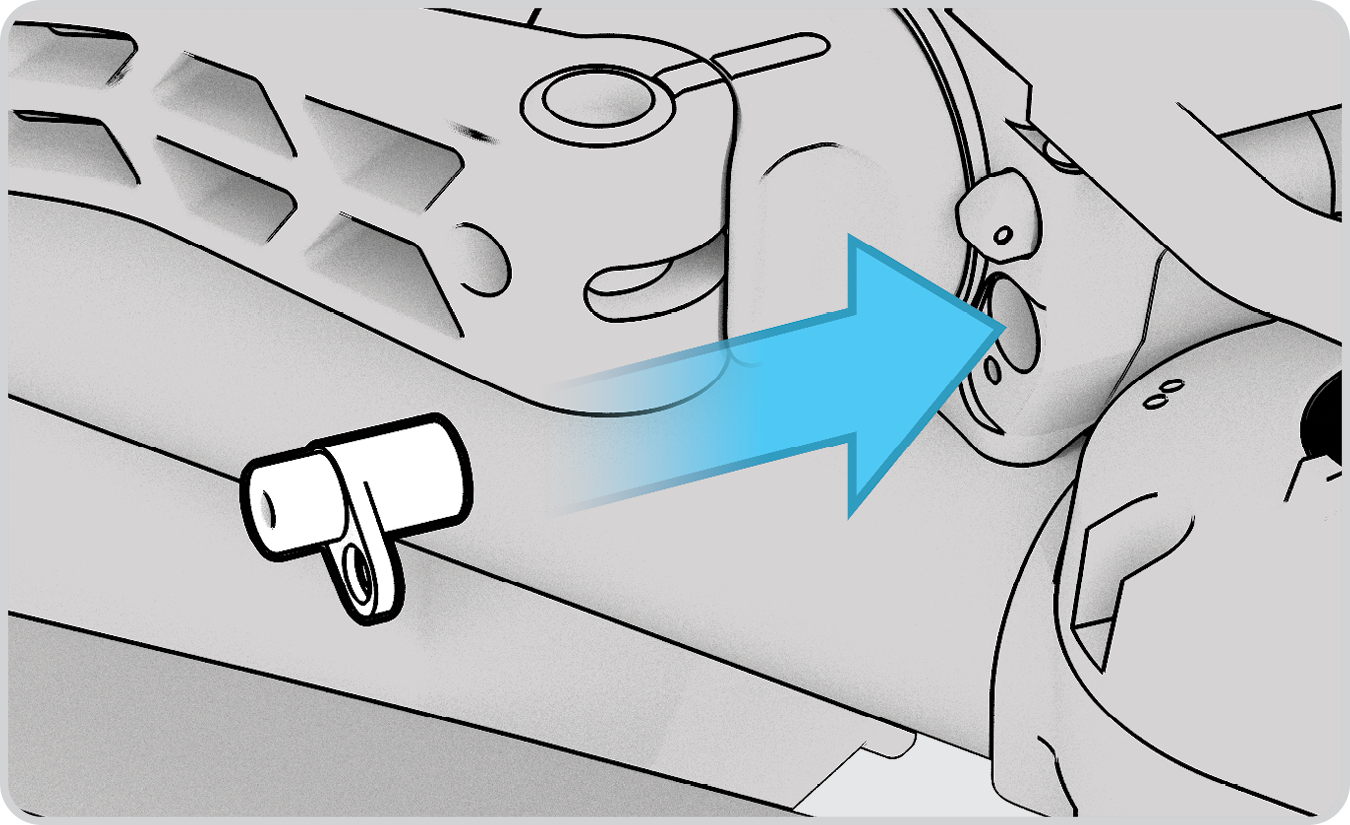

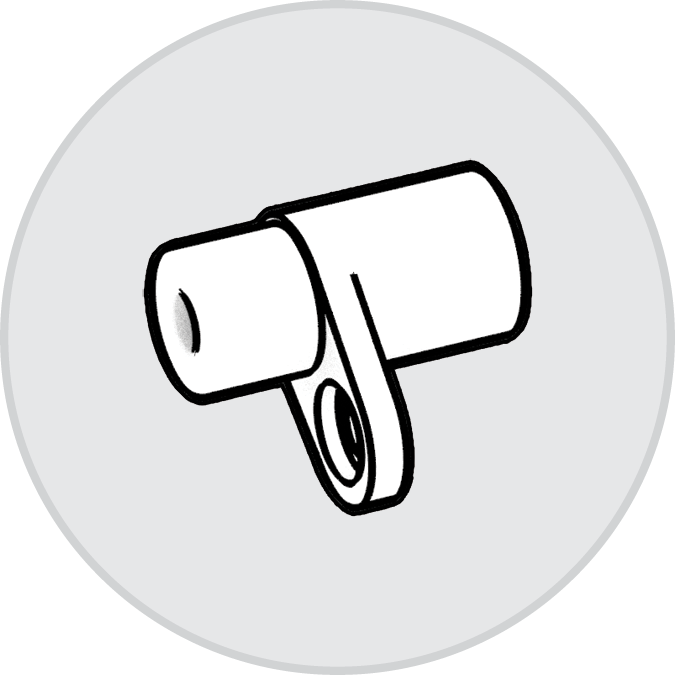

ステップ7 - 新しいハードストップをソケットに配置します
|
|
|
ステップ 8 - ハードストップフランジの穴をシャーシの穴に合わせます
|
|
|
ステップ9 - ハードストップが完全に所定の位置にロックされるまでねじを締めます
|
|
| フランジがシャーシに完全に固定されていることを確認し、ハードストップが動かないようにします。 | |
