Cómo importar mapas a Skydio X10D

Published: Updated:

  1. Skydio
  2. Skydio X10
  3. Skydio X10D sin conexión

Importe mosaicos DTED, MOBAC, Quantum GIS y Mapbox para su vuelo con Skydio X10D.

Para importar mapas al controlador de Skydio X10D:

Paso 1: cargue sus archivos de mapas en una unidad de memoria USB-C.

  • Asegúrese de que la unidad de memoria esté formateada para exFAT.

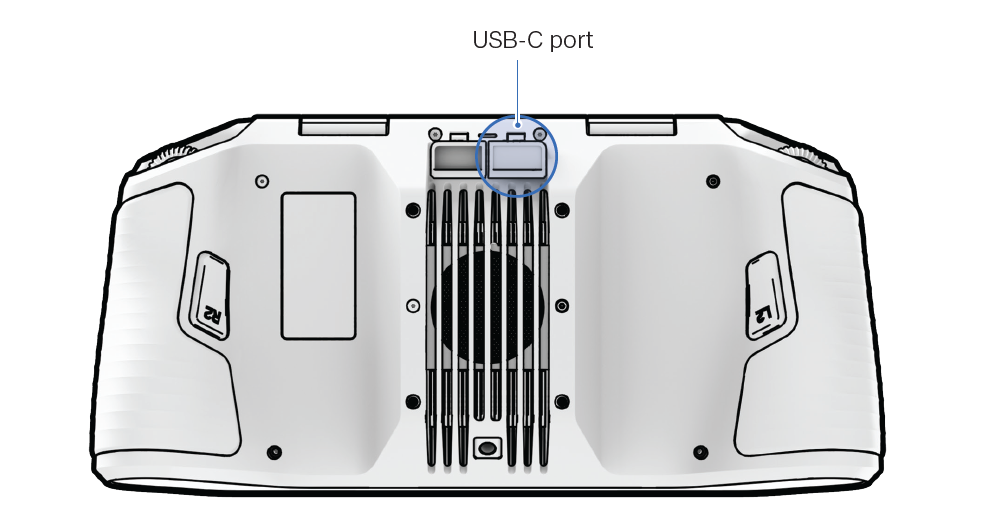

Paso 2: insértela en el puerto USB-C del controlador.

controller USB-C port.png

Paso 3: encienda el controlador.

Paso 4: seleccione el menú Information (Información).

Paso 5: seleccione Maps (Mapas).

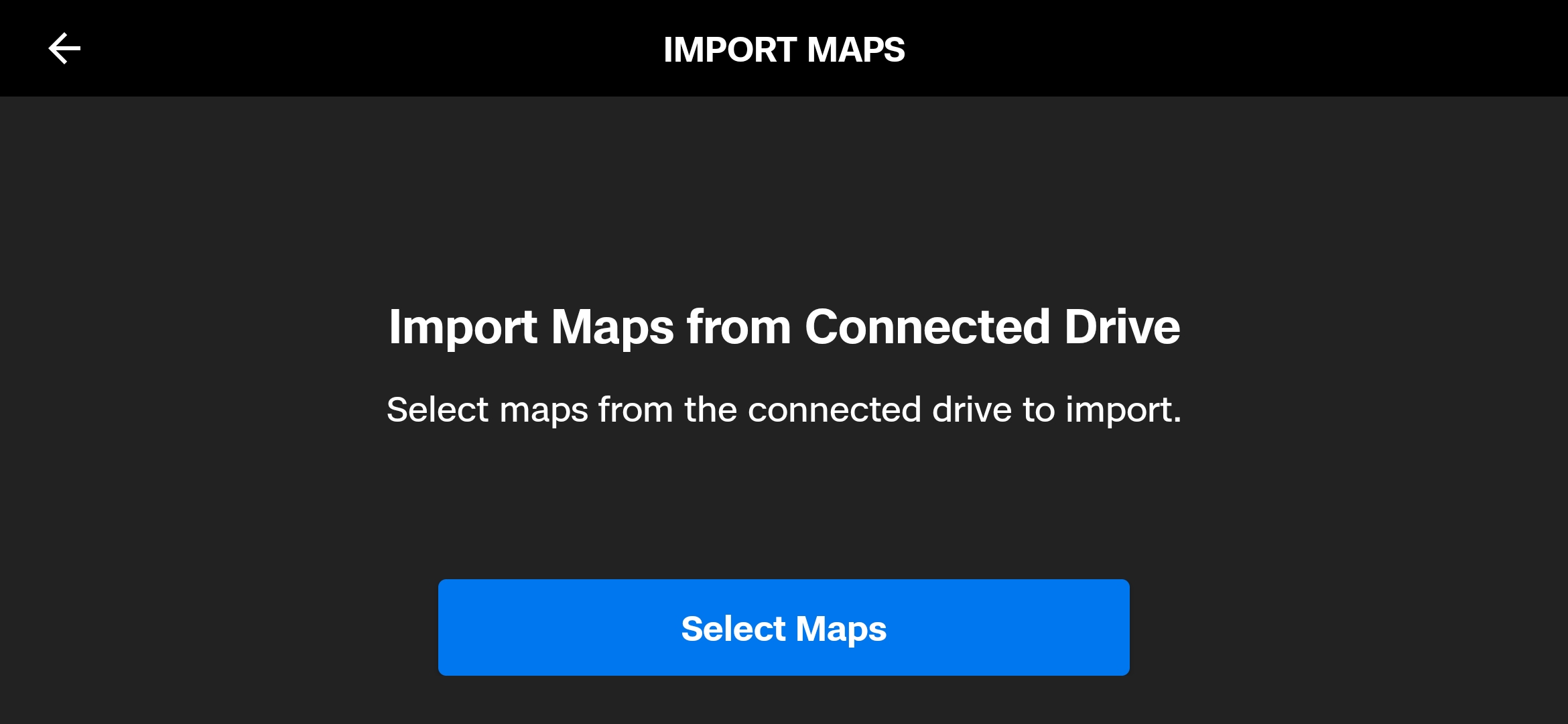

Paso 6: seleccione Select Maps (Seleccionar mapas).

  • Navegue hasta el dispositivo de almacenamiento.
  • Seleccione los mapas que desea importar.
  • Con un toque se inicia la importación de un solo archivo.
  • Mantenga presionado para seleccionar varios archivos.


Paso 7: seleccione Select (Seleccionar).

  • Espere a que se importen los mapas.
  • Un indicador de progreso mostrará el estado de la importación.
  • El tamaño del archivo afectará el tiempo que llevará importarlo.

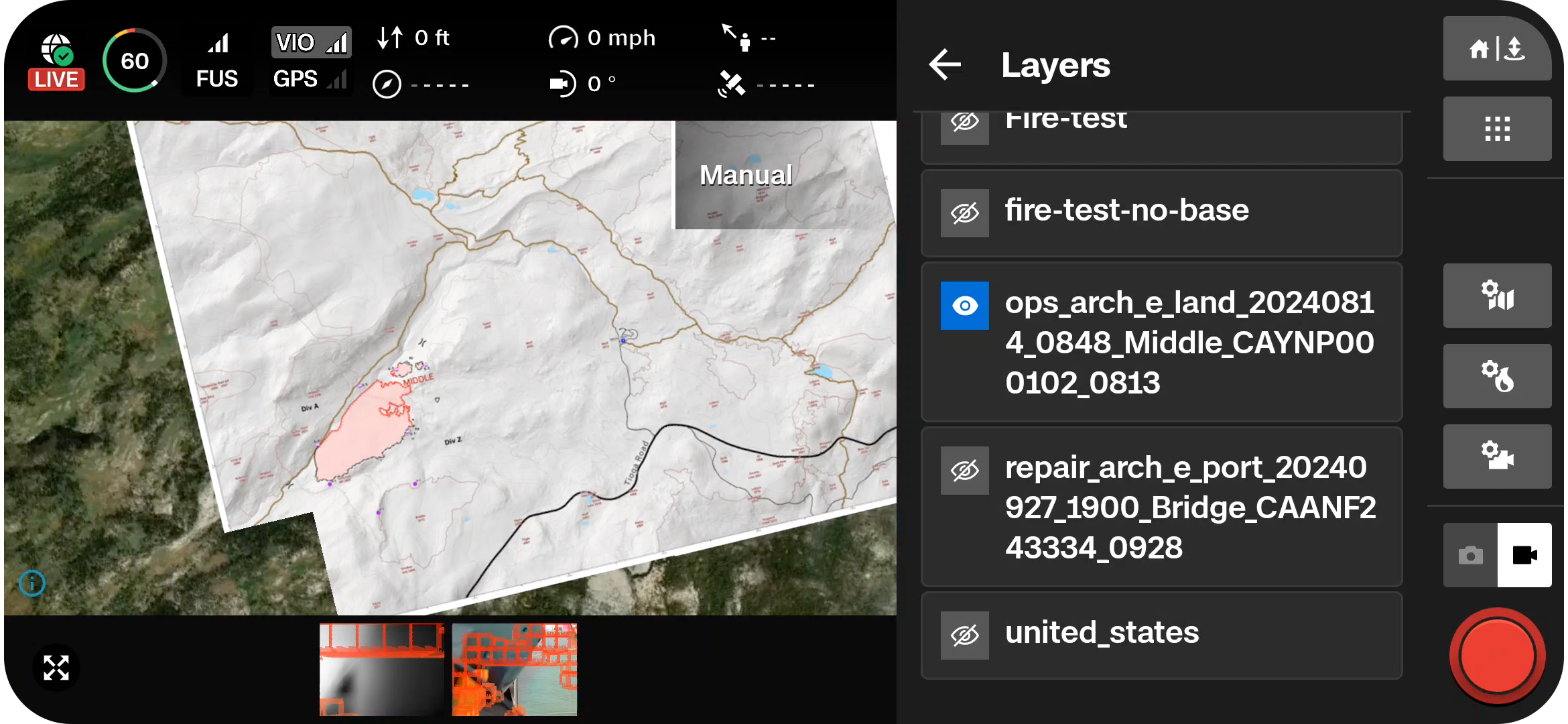

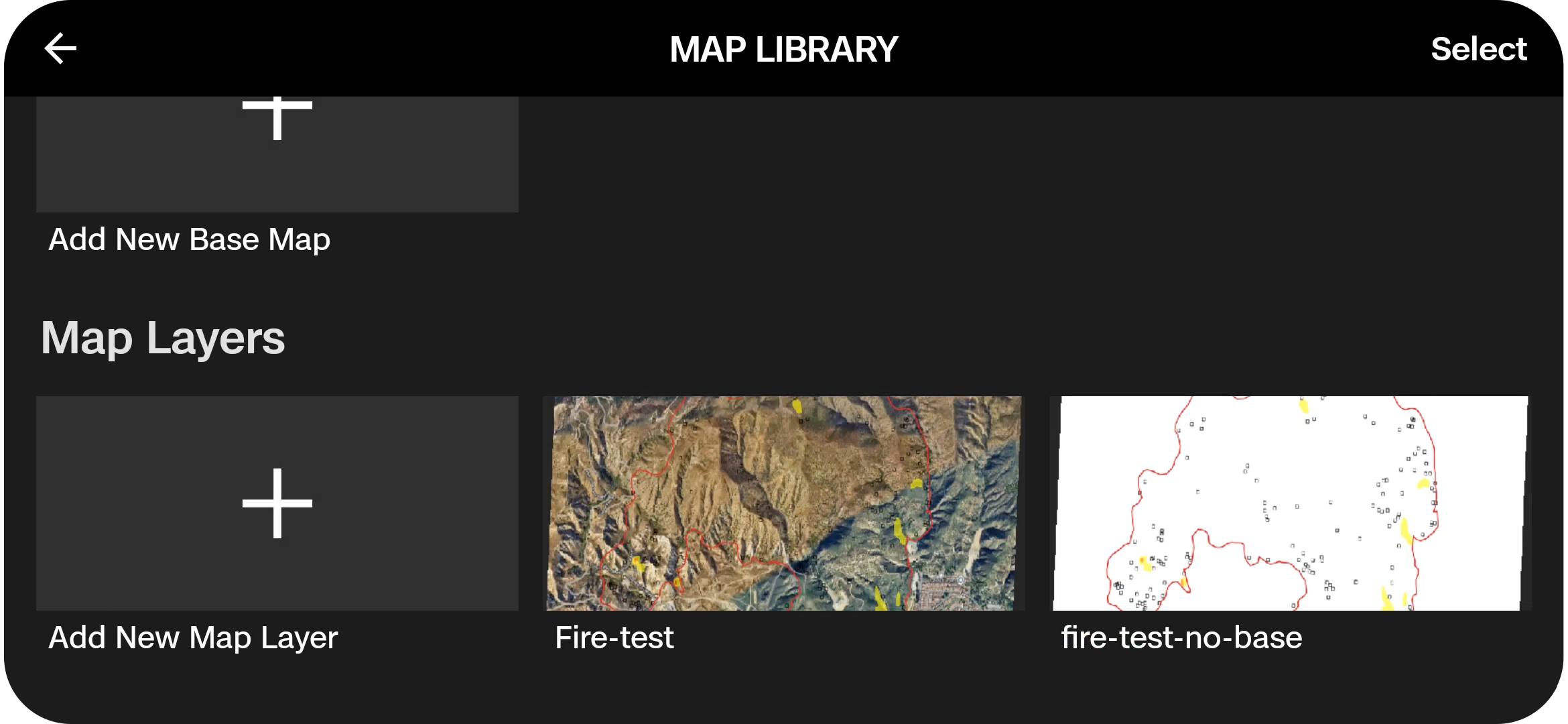

Paso 8: para revisar los mapas importados, seleccione View Map Library (Ver biblioteca de mapas).

Para generar y cargar un conjunto de datos DTED:

Paso 1: navegue hasta https://earthexplorer.usgs.gov y cree una cuenta.

    • Esta es una forma de generar mapas DTED.
    • Hay otros sitios disponibles.

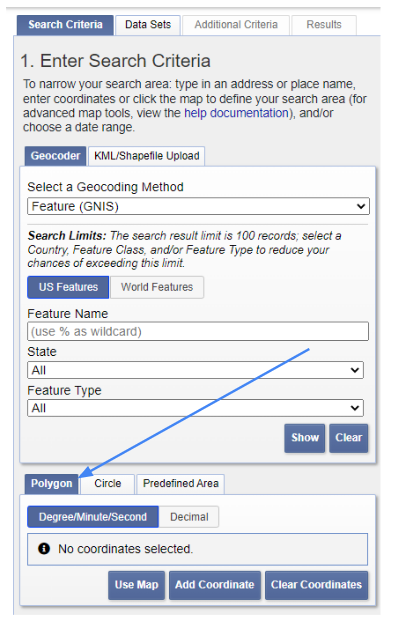

Paso 2: seleccione la pestaña Polygon (Polígono).

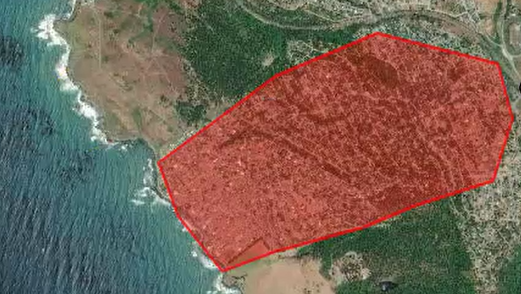

Paso 3: haga clic en el mapa y establezca los puntos de coordenadas alrededor de la zona para definir su conjunto de datos.

  • La zona se resaltará en rojo.
  • Edite o borre cualquiera de las coordenadas del punto.



[tip]Aleje el zoom si la zona no se muestra en rojo para indicar la acción.[/tip]

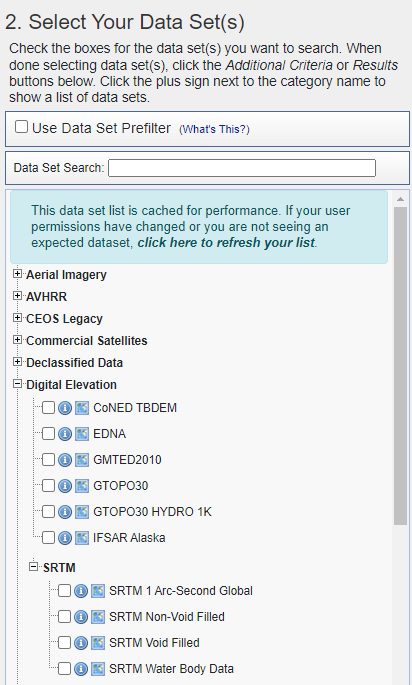

Paso 4: seleccione la pestaña del menú Data Sets (Configuración de datos) en la parte superior de la página.

    • Desplácese hacia abajo y expanda Digital Elevation (Elevación digital).
    • Expanda el submenú SRTM (Shuttle Radar Topography Mission [Misión de topografía por radar del dron]).





Paso 5: seleccione el tipo de datos necesarios para su caso de uso.

    • Hay cuatro opciones para elegir.
    • Seleccione el ícono de información para obtener más información sobre cada conjunto de datos y cómo se obtienen.
    • Amplié Digital Elevation (Elevación digital) y SRTM, y luego SRTM 1 Arc Second Global.

Paso 6: seleccione el botón de Results (Resultados).

    • Los resultados pueden generar múltiples escenas.
    • Seleccione DTED 1 Arc-second (XX.XX MB).
    • Una vez finalizada la descarga, el archivo DT2 se guardará en la carpeta de descargas designada.
    • Skydio es compatible con el nivel 2 mediante una extensión de archivo .dt2 y una resolución aproximada de 30 m.
    • El conjunto de datos no puede superar los 150 MB en total.

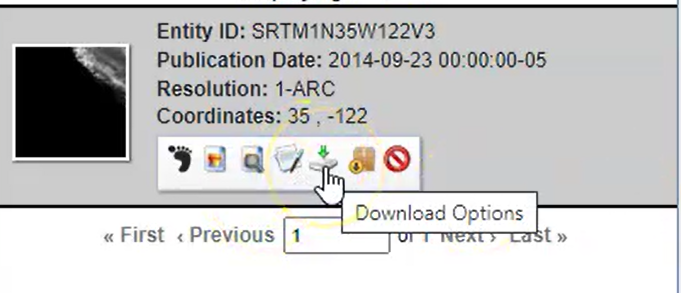

Paso 7: seleccione la escena que desea descargar y el ícono de descarga.

    • Cree una nueva carpeta y titúlela DTED.
    • Agregue el archivo descargado a la carpeta DTED.

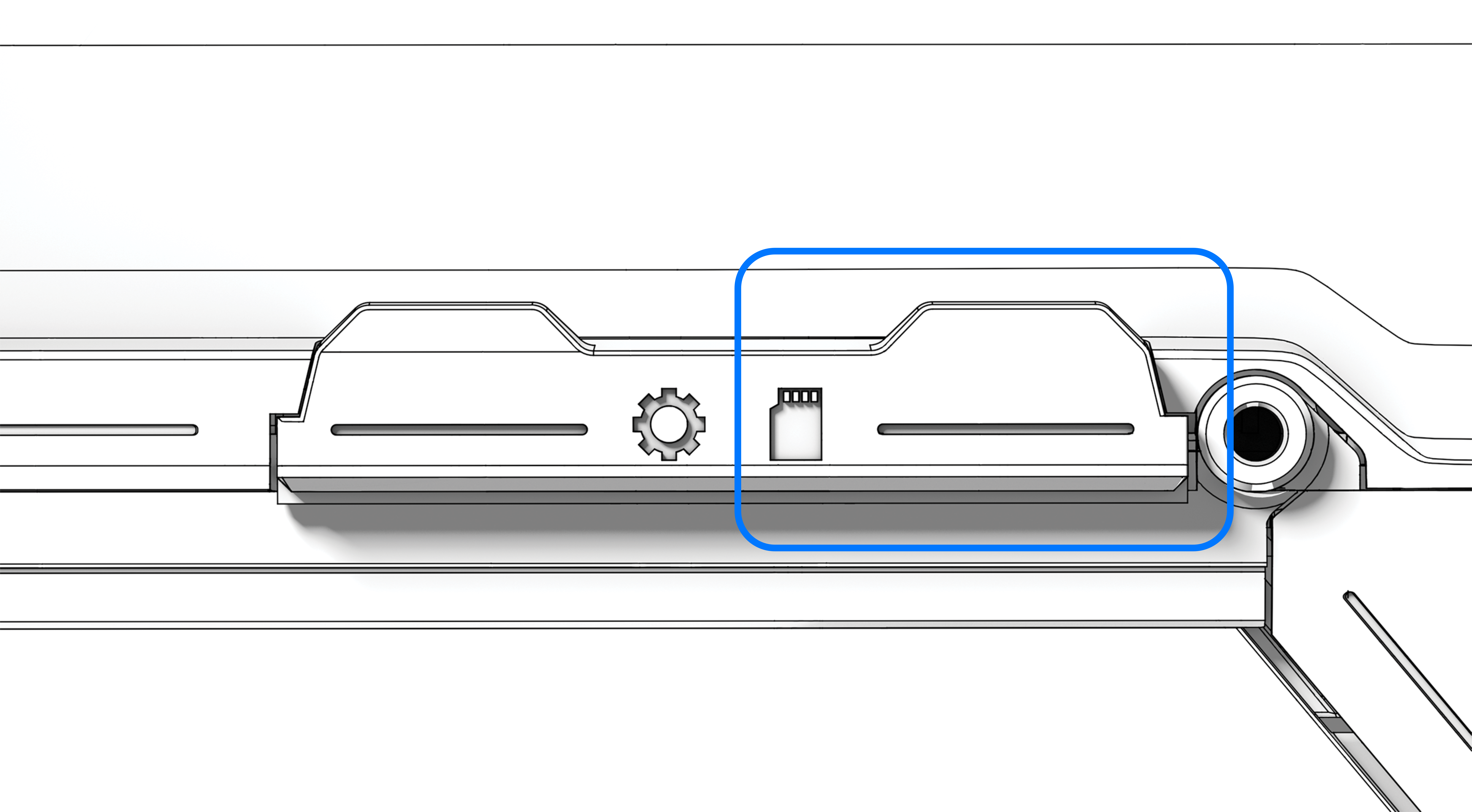

Paso 8: retire la tarjeta SD multimedia del dron. X10-guide_graphics-SD_port_closed_antd.png

Paso 9: acceda a la tarjeta SD multimedia de su computadora.

    • Utilice un lector de tarjetas SD.
    • Arrastre la carpeta DTED hasta la tarjeta SD multimedia.
    • Expulse la tarjeta SD multimedia de forma segura.

Paso 10: vuelva a insertar la tarjeta SD multimedia en el dron.

Paso 11: encienda el dron y el controlador.

Paso 12: seleccione el menú Media (Contenido multimedia) para solicitar la transferencia de archivos al almacenamiento interno.

    • La transferencia fallará si no hay suficiente espacio en el dron para importar los archivos, y no se importará ningún archivo.

Si todos los archivos se transfieren correctamente al dron:

    • Los archivos del conjunto de datos en la carpeta DTED de la tarjeta SD multimedia desaparecerán.
    • Las coordenadas DTED se mostrarán cuando las coordenadas de la retícula estén activadas.
    • Los mapas de DTED persistirán durante los vuelos y los ciclos de energía
    • Puede cargar varios archivos de conjuntos de datos de DTED a la vez.
    • Al cargar un nuevo archivo de datos de DTED, se sobrescribirán los mapas anteriores.
    • Al cerrar la sesión del controlador se eliminarán los mapas de DTED.

Para generar archivos MOBAC y QGIS:

Cómo generar mapas MOBAC

Cómo generar mapas QGIS

Para eliminar mapas del controlador:

Paso 1: vaya a Information (Información) > Maps (Mapas).

Paso 2: seleccione Import Maps (Importar mapas).

Paso 3: seleccione Select (Seleccionar) en la esquina superior izquierda.

Paso 4: elija el mapa que desea eliminar.

Paso 5: seleccione Delete (Eliminar) para confirmar.

[note]Si necesita ayuda, comuníquese con: FedSupport@skydio.us[/note]
