Paleta térmica (color X2/solo térmica)

Skydio X2 Color/Thermal ofrece la posibilidad de seleccionar paletas térmicas para un análisis eficiente de su entorno. La cámara térmica asigna a cada píxel un color o tono único en función de un punto de datos de temperatura relativa. Cambiar la paleta térmica puede ayudar a resaltar personas, objetos o puntos de interés específicos cálidos o fríos para una mejor identificación y toma de decisiones.

Blanco Candente (predeterminado): muestra los objetos más cálidos en blanco y los objetos más fríos en negro para generar imágenes detalladas, muy adecuadas para su uso en entornos urbanos. X2_pallete-white-hot_UI.jpg
Negro Candente : es un Blanco Candente invertido, que muestra los objetos más cálidos como negros y los objetos más fríos como blancos. X2_pallete-black-hot_UI.jpg
Arcoíris : utiliza colores para mostrar variaciones sutiles en escenas con diferenciales de calor de bajo contraste. X2_pallete-rainbow_UI.jpg
Ironbow : utiliza colores para mostrar la distribución del calor y las anomalías térmicas. Los objetos más cálidos se presentan en colores más claros y los objetos más fríos en colores más oscuros. X2_pallete-ironbow_UI.jpg

Guía rápida

Paso 1: seleccione el menú Device settings.

Paso 2: seleccione Control.

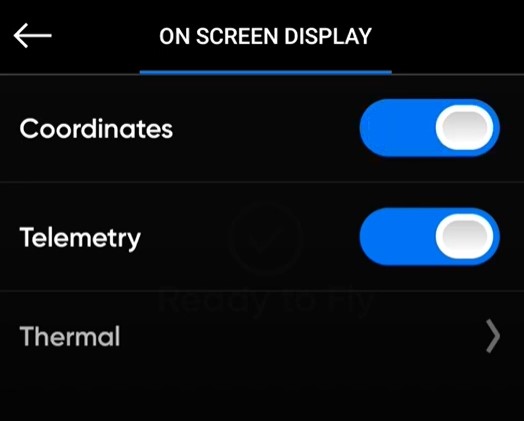

Paso 3: seleccione Visualización en pantalla.

Paso 4: seleccione Térmico.

Paso 5: active o desactive la PIP.

Paso 6: seleccione la paleta térmica que se adapte a su entorno.

Mostrar vista térmica. Cambia la visualización de la transmisión en vivo de la cámara térmica:

    • Activado (predeterminado): muestra una transmisión en vivo de la cámara a color, así como una transmisión de imagen en imagen (PIP) de la cámara térmica utilizando la paleta térmica seleccionada.
    • Desactivado: solo se mostrará la transmisión en vivo de la cámara a color.

Imagen en imagen (PIP): seleccione PIP para alternar entre ver la visualización de la cámara térmica a pantalla completa y la visualización de la cámara a color a pantalla completa.

[note text="La selección de la paleta térmica persiste entre vuelos y ciclos de energía."]

Ajustes preestablecidos de la cámara térmica

Sintonización de control automático de ganancia (AGC) : con AGC Tuning, la ganancia, o el ruido de la señal, en su imagen térmica se optimizará automáticamente para el contraste que haya seleccionado. Las opciones incluyen las siguientes:

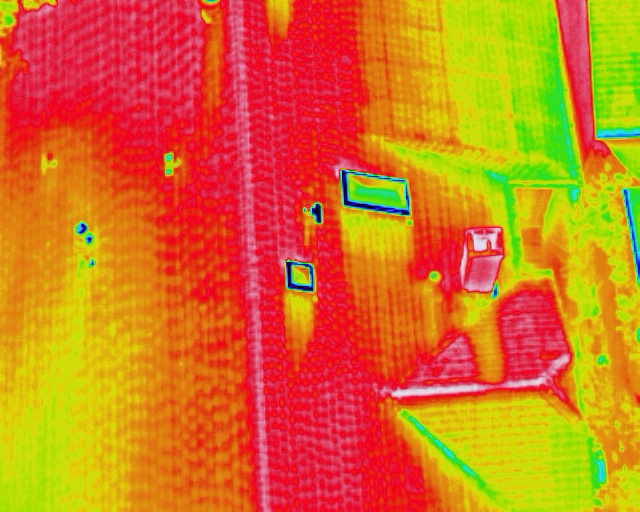

Reconocimiento : utiliza la configuración de contraste más baja; las temperaturas en su imagen se representarán con una gama estrecha de colores o sombras. CS_X2_media_IR_rainbow_reconnaissance.JPG

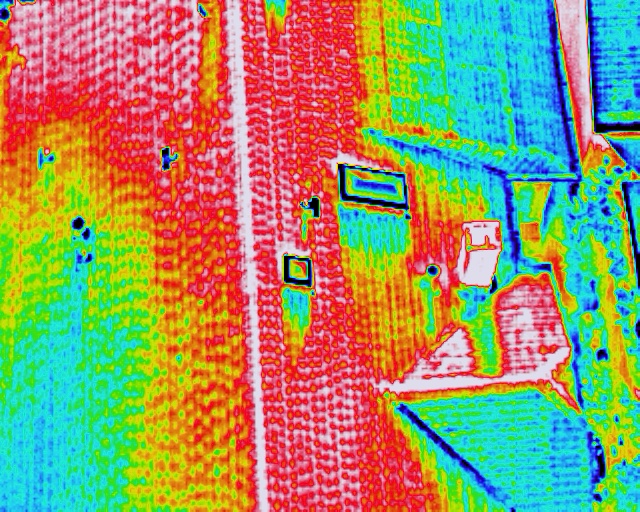

Bajo contraste : muestra una gama de colores más amplia que Reconnaissance, lo que permite una diferenciación de temperatura más definida. CS_X2_media_IR_rainbow_lowcontrast.JPG

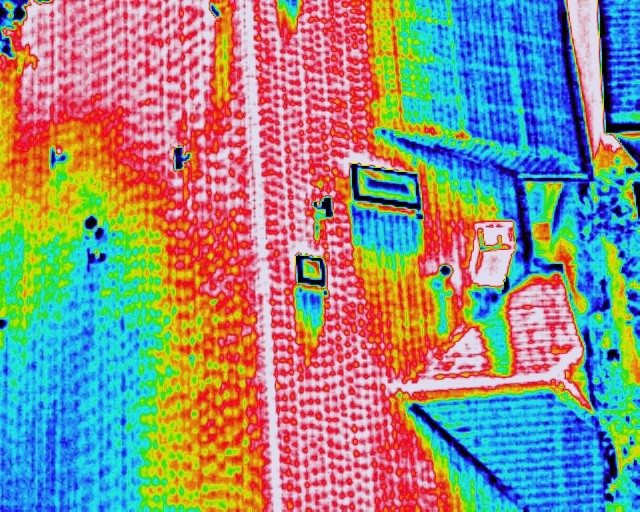

Contraste medio (predeterminado): a medida que agrega contraste a sus imágenes, las variaciones de temperatura resultantes se representan con más colores, lo que brinda mayor detalle en sus imágenes térmicas. CS_X2_media_IR_rainbow_medcontrast__1_.JPG

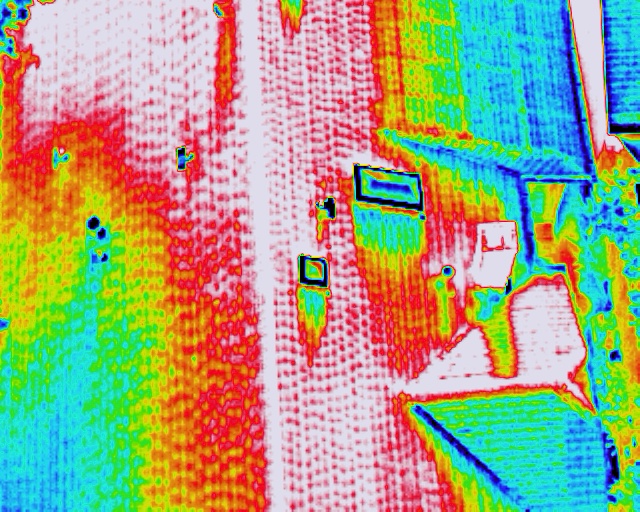

Contraste alto : muestra las variaciones de temperatura utilizando una amplia gama de colores, lo que proporciona el más alto nivel de detalle en sus imágenes térmicas. CS_X2_media_IR_rainbow_highcontrast.JPG

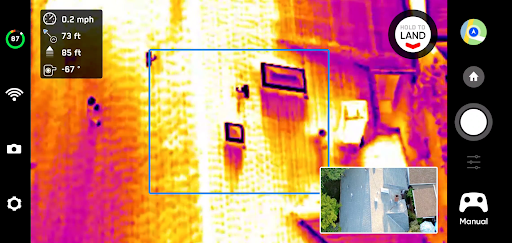

Región de interés: seleccione una región de interés (ROI, por su sigla en inglés) en su imagen térmica y aplique AGC a esa área específica. El área dentro de la ROI se optimizará con AGC, mientras que el área fuera de la región de interés aún se puede ver. Especificar la región de interés es útil en situaciones en las que necesita determinar rápidamente las irregularidades térmicas ignorando secciones de una lectura térmica que son irrelevantes para usted.


Paso 1: seleccione el menú Device settings.

Paso 2: seleccione Control.

Paso 3 : seleccione Visualización en pantalla.

Paso 4 : seleccione Térmico.


Paso 5: seleccione la región de interés entre 10 % y 100 %.


Paso 6: seleccione la paleta térmica.

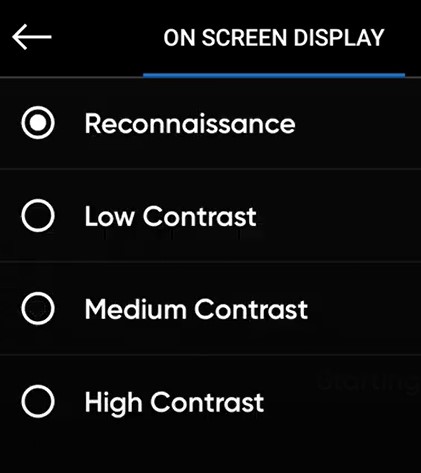

Paso 7: seleccione el ajuste de AGC.
