La integración de Skydio Enterprise Controller y la aplicación Android Team Awareness Kit (ATAK) le permite monitorear sin problemas su flota Skydio. ATAK proporciona información geoespacial sobre sus drones y controladores para una mayor conciencia situacional en el campo.

Siga los pasos que se muestran a continuación para configurar su integración Skydio y ATAK.

Introducción

Al cambiar entre la alimentación de la cámara a color y térmica, los espectadores de la transmisión deben reiniciar la transmisión
Superzoom no es compatible cuando se transmite a un servidor ATAK.
El operador mantiene la capacidad de cambiar entre una transmisión de 30 FPS y 60 FPS, pero la transmisión se detendrá para los espectadores.
Debe tener un servidor RTSP ejecutándose en su red para transmitir video. Sin esto, solo recibirá datos COT.

[note] Consulte la guía del usuario de ATAK para obtener información más detallada, por ejemplo, cómo agregar o buscar una transmisión de video. [/note]

Cómo agregar un servidor TAK

Paso 1: navegue a Device Settings (Configuración del dispositivo). Settings_gear__black__copy.png

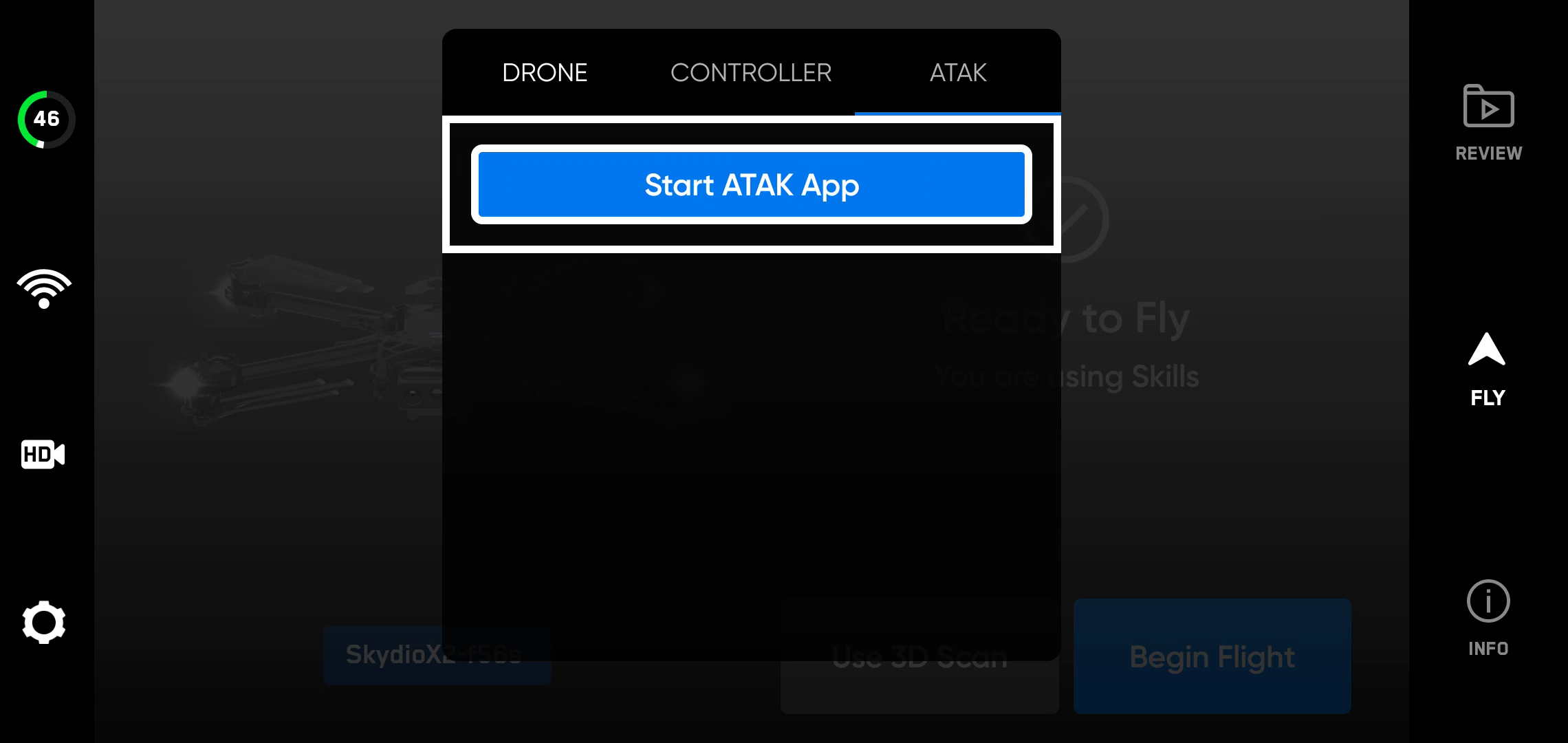

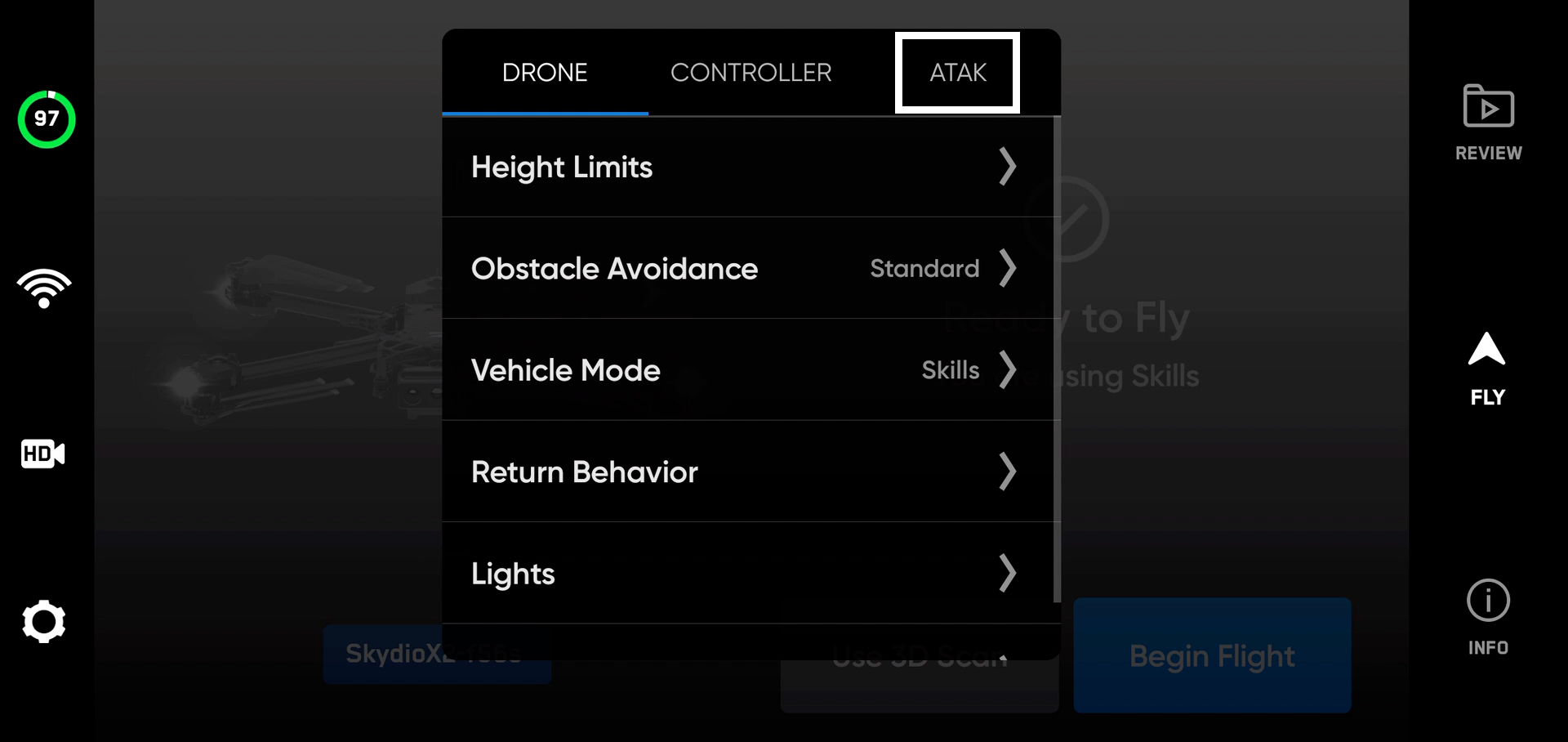

Paso 2: navegue a la pestaña del menú ATAK y seleccione Start ATAK App (Comenzar aplicación ATAK).

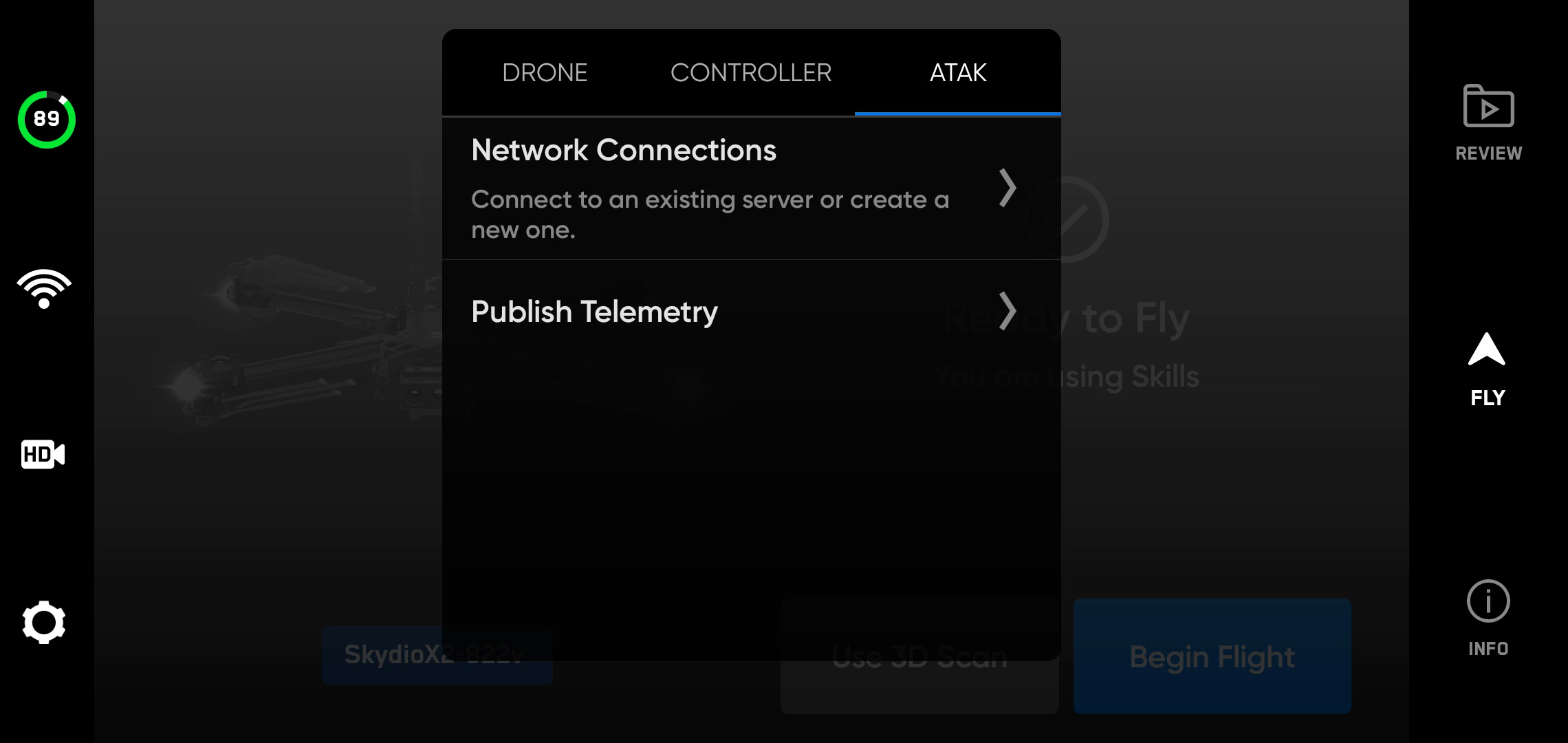

Paso 3: seleccione Network Connections (Conexiones de red). CS_ATAK_media_UI_add-server1.png

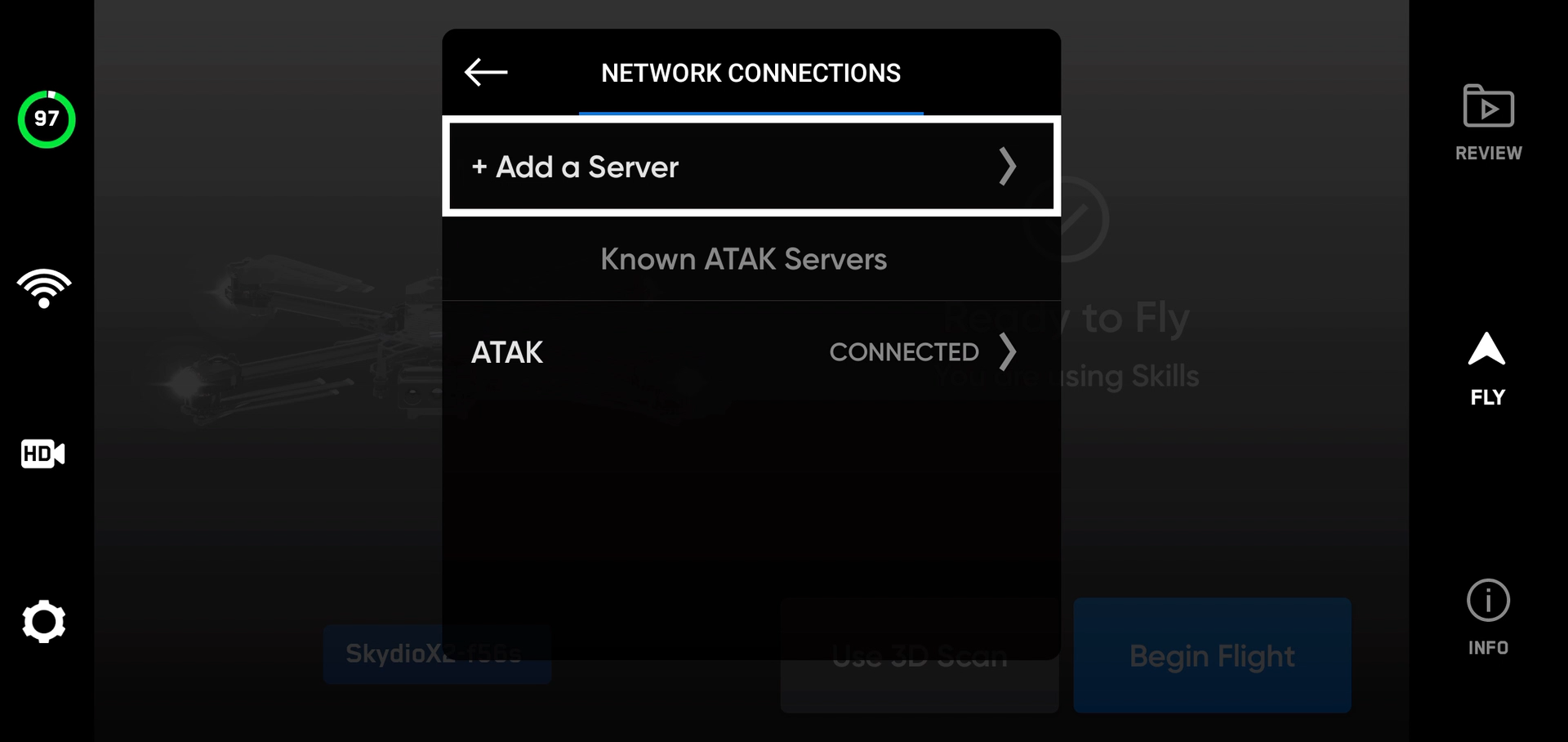

Paso 4: seleccione Add Server (Agregar servidor). CS_ATAK_media_UI_add-server1.5.png

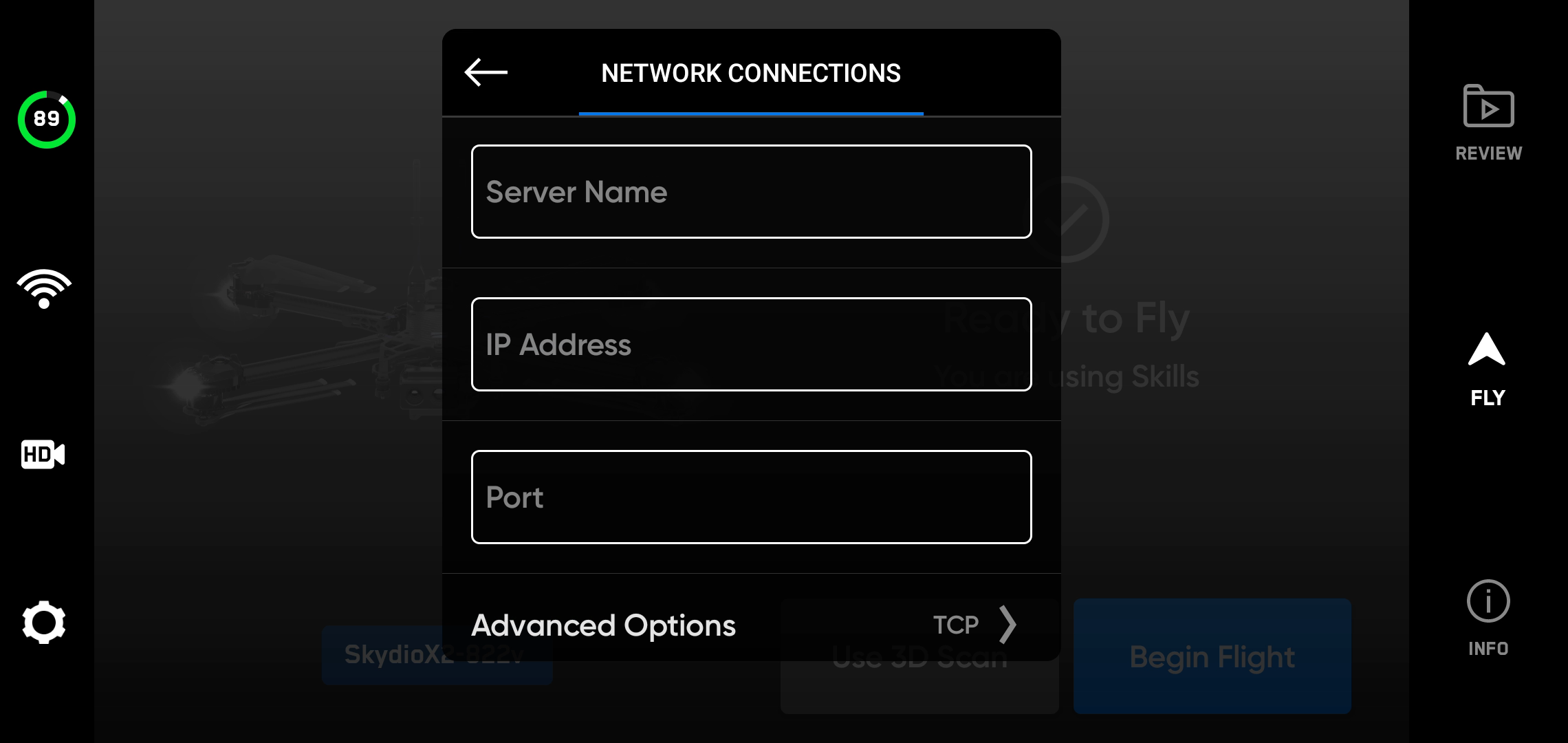

Paso 5: ingrese los campos requeridos.

  • Nombre del servidor
  • Dirección IP
  • Puerto

[note text="Si no conoce el nombre del servidor, la dirección IP o el puerto, comuníquese con su administrador de TAK."]

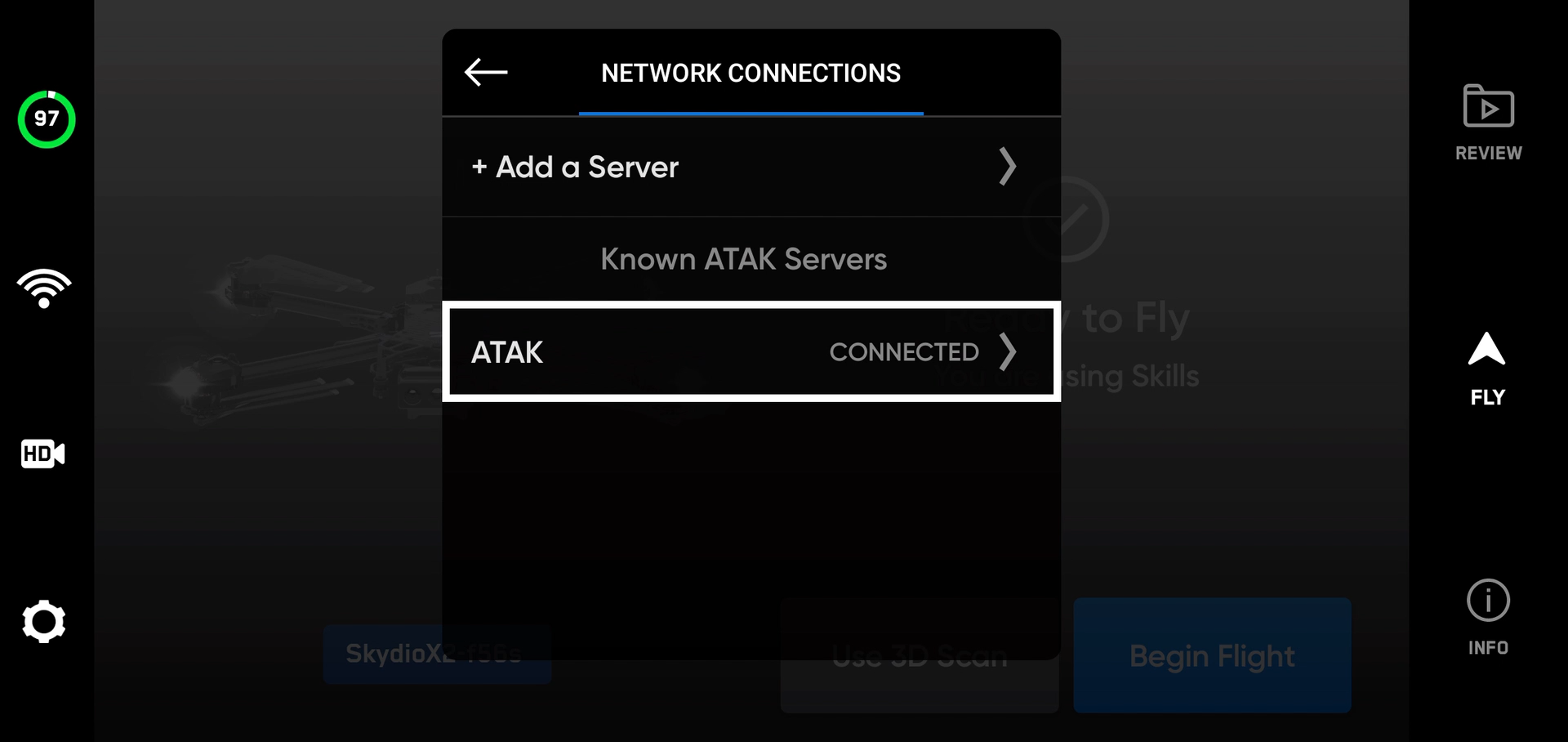

Paso 6: una vez conectado, el servidor aparecerá en Known ATAK Servers (Servidores ATAK conocidos).


[note text="Para ver los servidores a los que está conectado actualmente, seleccione el ícono de Estado de la conexión."]

Cómo habilitar la transmisión en vivo

Real Time Streaming Protocol (RTSP) es un protocolo de red que se utiliza para coordinar la transmisión multimedia entre dos dispositivos. Antes de volar, debe habilitar la transmisión para poder ver la transmisión en vivo de su dron.

[note text="Debe tener un servidor RTSP ejecutándose en su red para transmitir video. Sin esto, solo recibirá datos COT."]

Cómo configurar sus ajustes de RTSP:

Paso 1: navegue a la pestaña del menú ATAK y seleccione Start ATAK App (Comenzar aplicación ATAK).

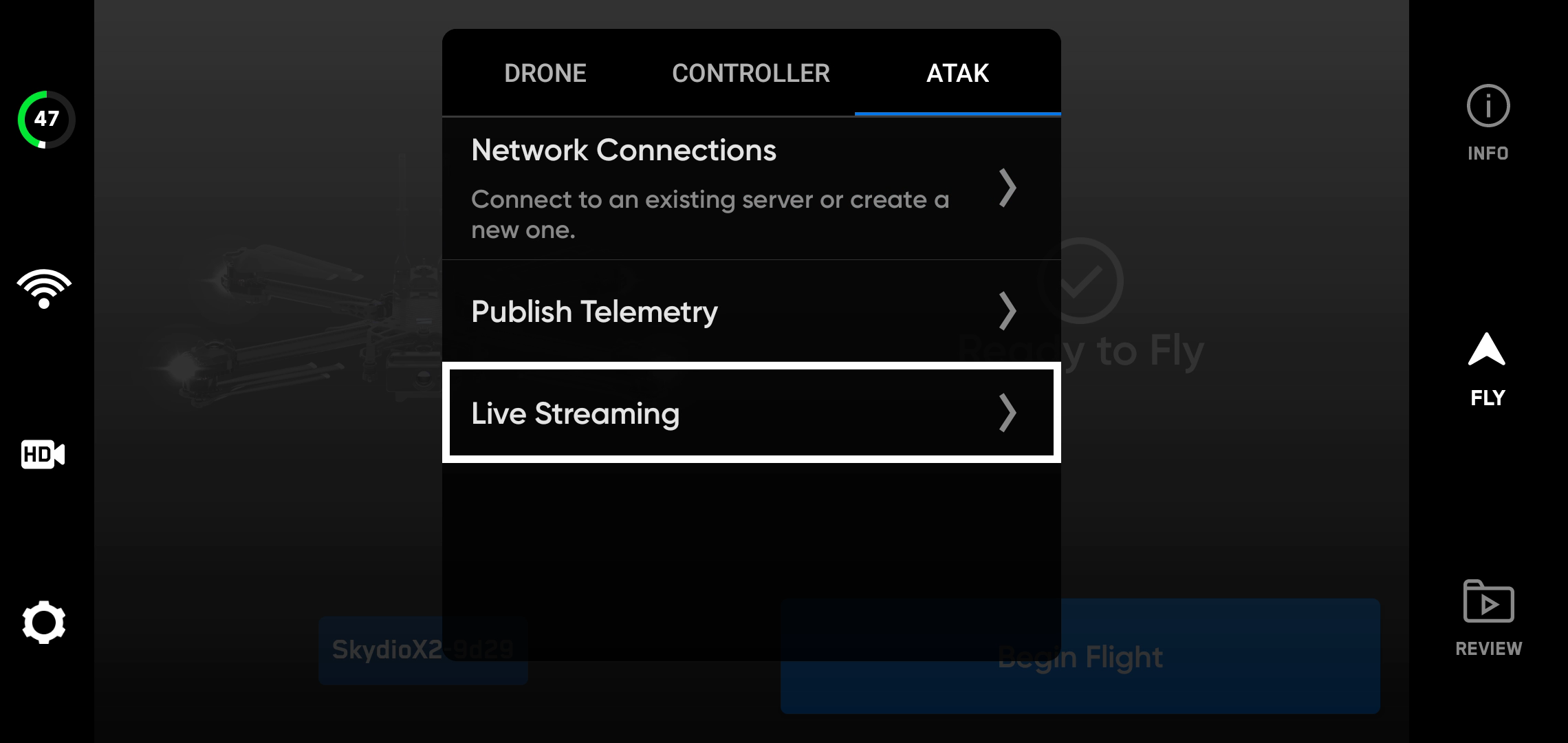

Paso 2: seleccione Live Streaming (Transmisión en vivo). CS_ATAK_media_UI_live-streaming1.png

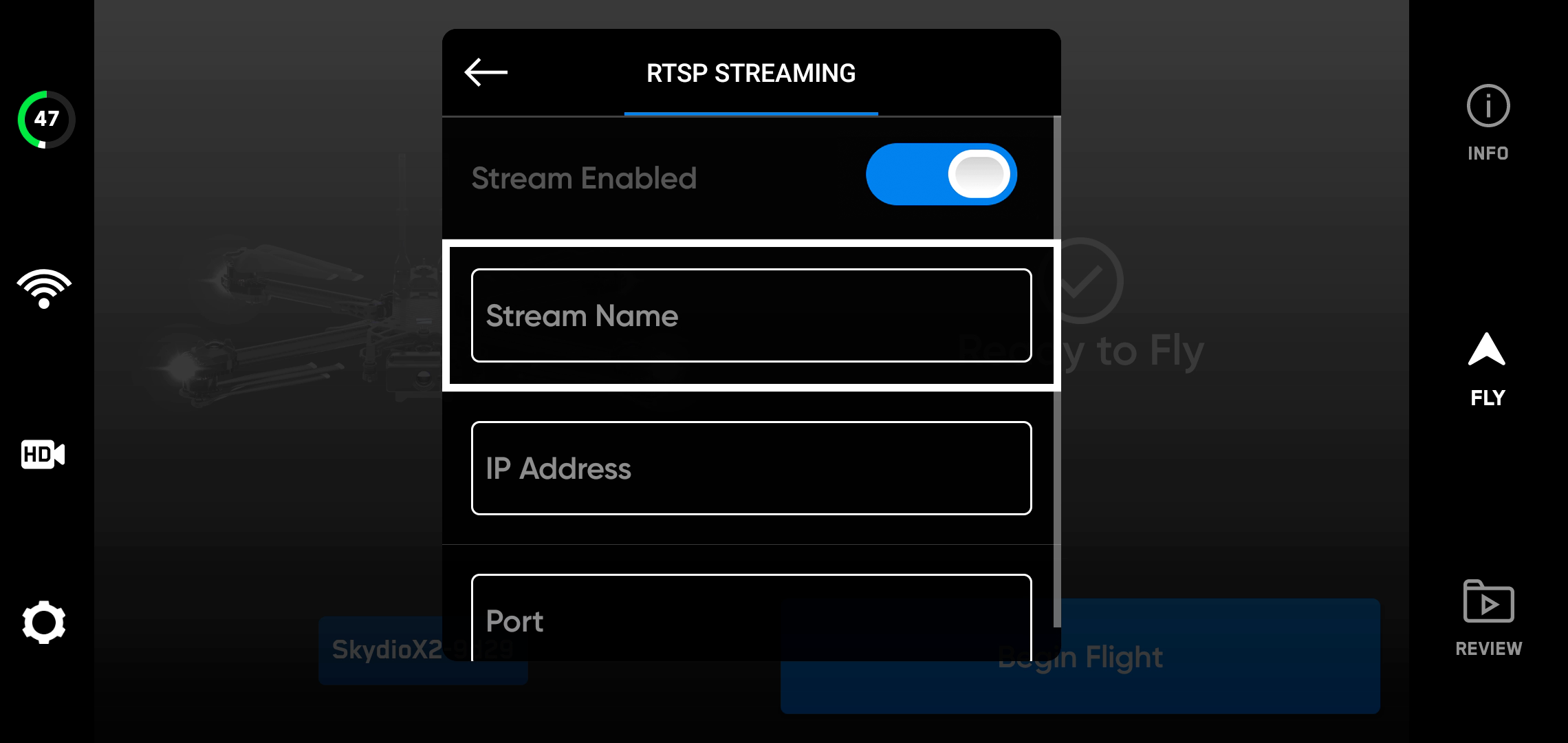

Paso 3: active Stream Enabled (Transmisión activada) y complete los campos obligatorios.

  • Nombre de transmisión
  • Dirección IP
  • Puerto
[note text="El nombre de la transmisión es único para usted y no se puede duplicar. Los nombres de flujo con caracteres especiales y espacios no son compatibles. Elija un nombre alfanumérico, como el nombre de su dron, al crear su transmisión. Puede editar su nombre de transmisión en cualquier momento."]

Cómo conectarse a un servidor TAK

  1. Navegue a Device Settings (Configuración del dispositivo).
  2. Seleccione la pestaña ATAK.
  3. Seleccione Network Connections (Conexiones de red).
  4. Seleccione el nombre del servidor con el que desea conectarse.

Cómo eliminar un servidor TAK

Paso 1: navegue a Device Settings (Configuración del dispositivo). Settings_gear__black__copy.png
Paso 2: seleccione la pestaña del menú ATAK.

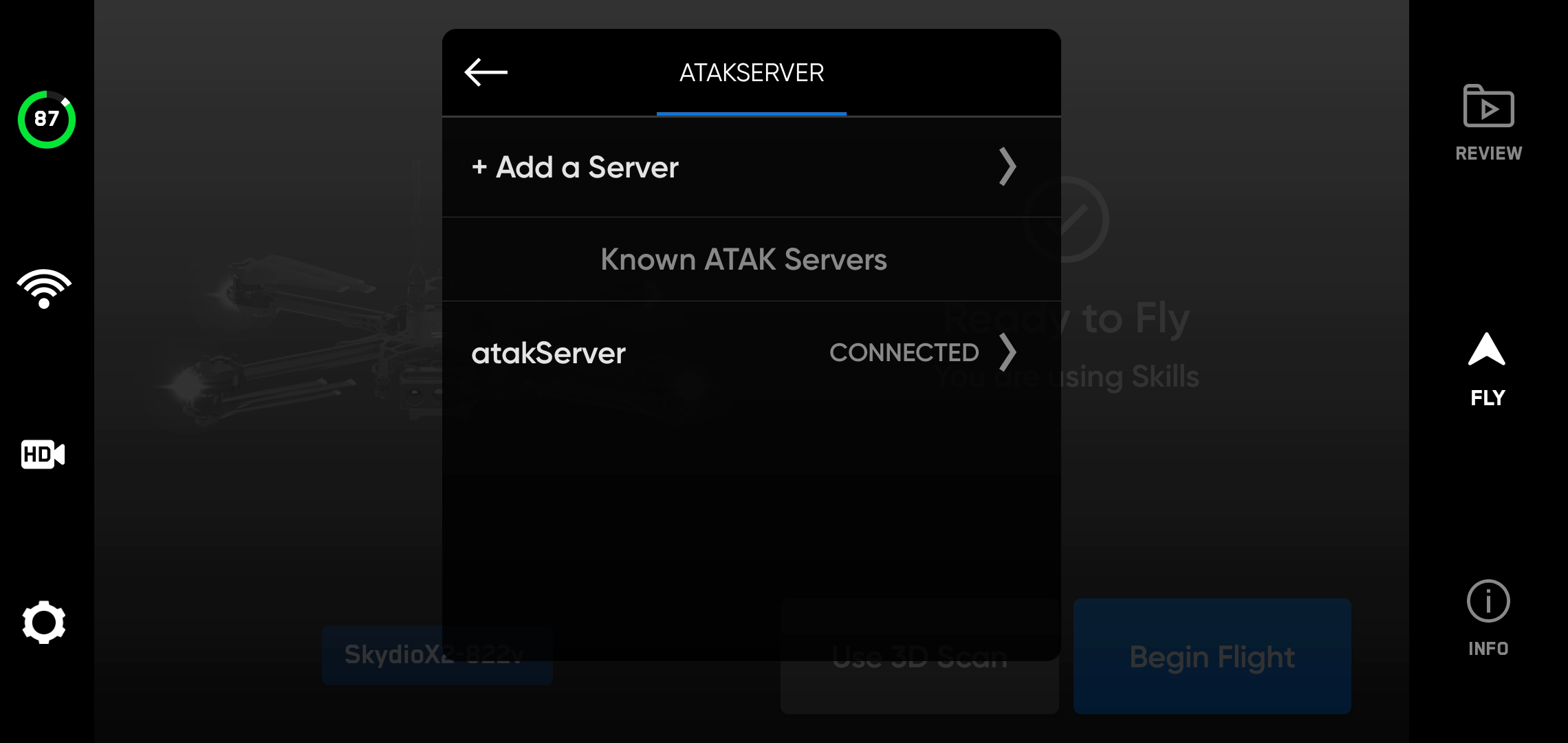

Paso 3: en Known ATAK Servers (Servidores ATAK conocidos), seleccione el nombre del servidor que desea eliminar. CS_ATAK_media_UI_remove-server1.png

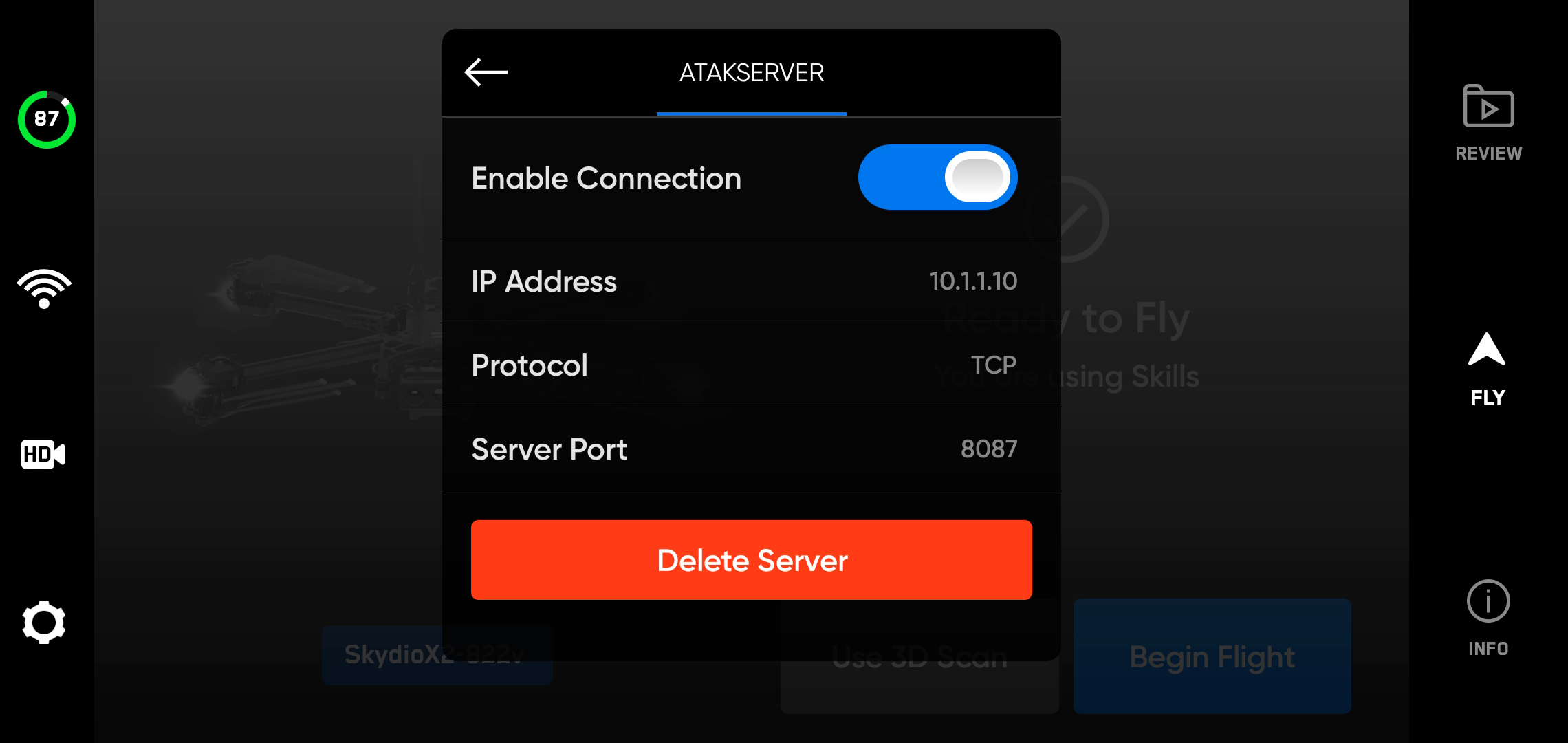

Paso 4: seleccione Delete Server (Eliminar servidor). CS_ATAK_media_UI_remove-server2.png

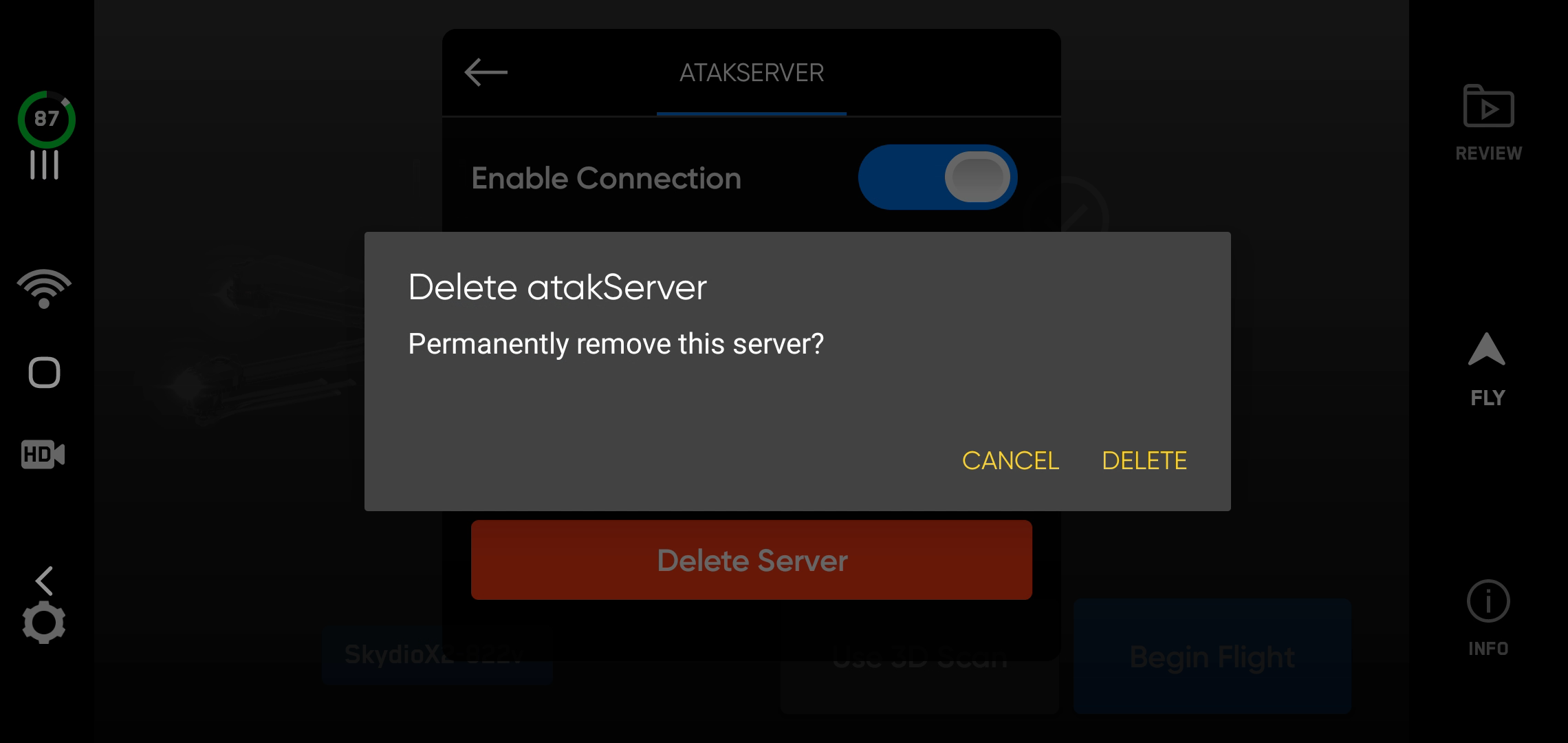

Paso 5: confirme que desea eliminar permanentemente el servidor seleccionado.

Cómo publicar datos de telemetría

Cuando Publish Telemetry (Publicar telemetría) está habilitado, esto significa que los datos de telemetría se publicarán en cualquier servidor TAK configurado y habilitado.

Paso 1: navegue a Device Settings (Configuración del dispositivo). Settings_gear__black__copy.png
Paso 2: seleccione la pestaña del menú ATAK.

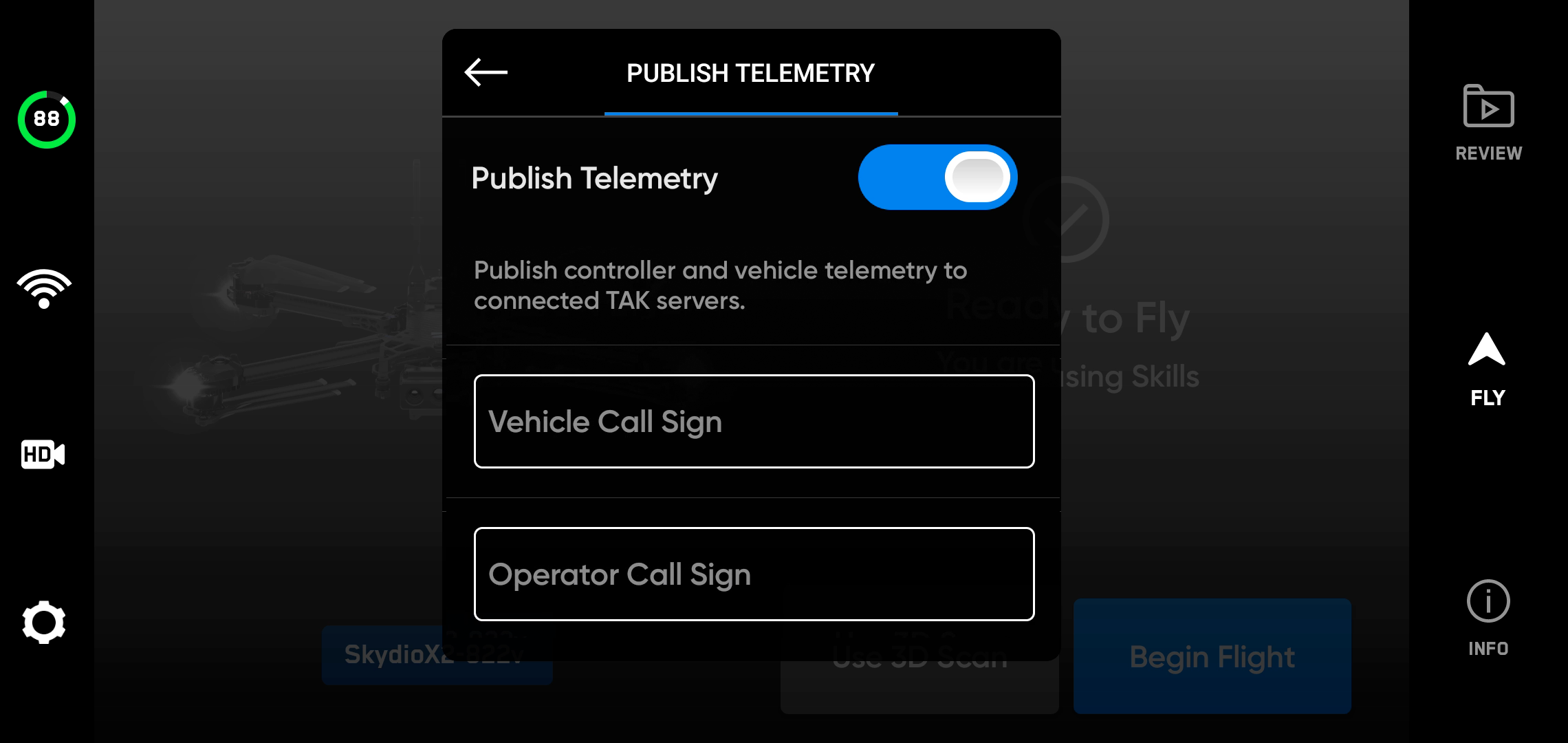

Paso 3: seleccione Publish Telemetry (Publicar telemetría).

Paso 4: seleccione el interruptor en la parte superior para habilitar la publicación de telemetría.

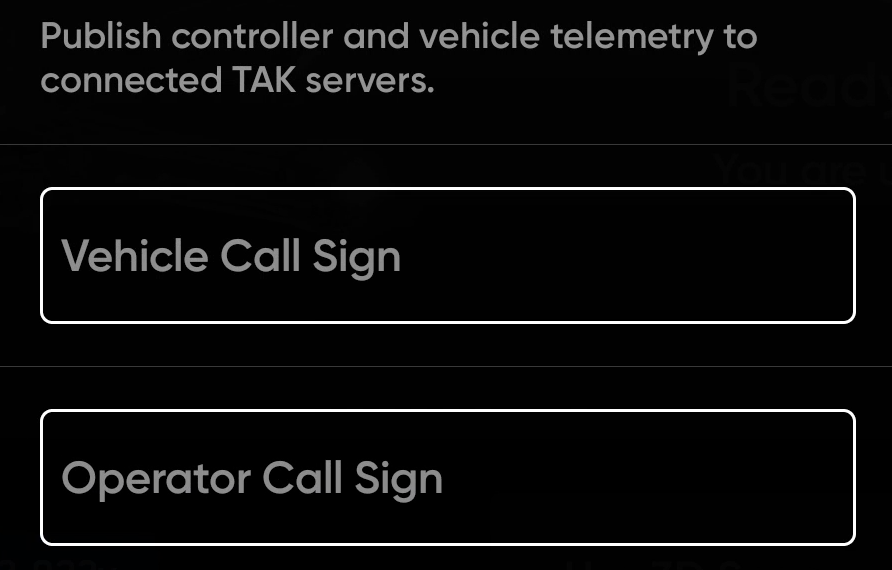

Paso 5: ingrese el distintivo de llamada del vehículo y el distintivo de llamada del operador.

  • Este es un paso opcional.
[note text="De manera predeterminada, en el distintivo de llamada del vehículo, se mostrará el número de serie de su dron que se puede encontrar navegando a INFO y seleccionando el nombre de su dron en Devices (Dispositivos). De manera predeterminada, en el distintivo de llamada del operador, se mostrará la identificación única de su Enterprise Controller. No se admiten los distintivos de llamada con caracteres especiales y espacios."]



[accordion header="¿Qué debo hacer si mi transmisión no funciona?"]

Si su transmisión no funciona, vuelva al menú RTSP. Desactive Stream Enabled (Transmisión activada) y vuelva a activarlo. Luego, reintente la transmisión.

[/accordion]

[accordion header="¿Qué debo hacer si no puedo ver la información de telemetría?"]

Si su información de telemetría no se publica en su servidor TAK conectado, primero asegúrese de tener habilitado Publish Telemetry (Publicar telemetría) navegando a Device Settings (Configuración del dispositivo) > ATAK > Publish Telemetry (Publicar telemetría). Seleccione el interruptor junto a Publish Telemetry (Publicar telemetría) para habilitarla.

Si se ha habilitado y aún no ve su información de telemetría, intente desactivar y volver a activar Publish Telemetry (Publicar telemetría). Verifique su transmisión para ver si el problema se resolvió.

[/accordion]
