ステップ1 -バッテリーを取り付けます

ステップ2 - 機体の電源を入れます

ステップ4 - 電源に接続します

• • Media Syncは機体が電源に接続されているときにトリガーされます

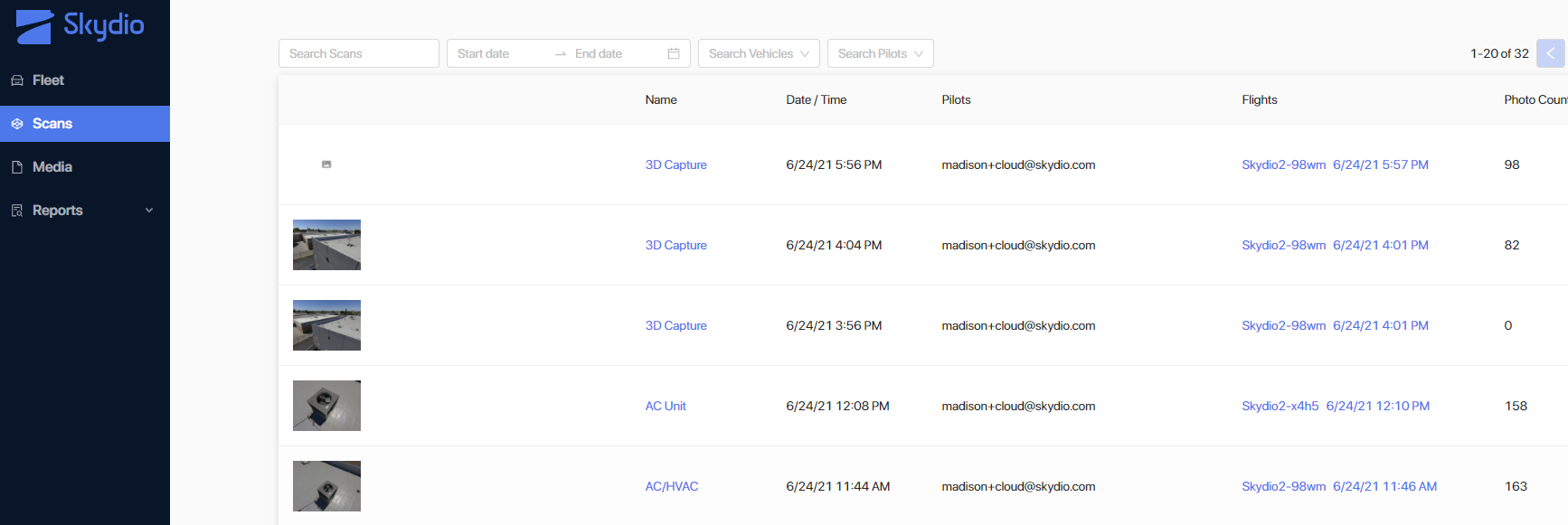

ステップ1 - ナビゲーションメニューから「スキャン」を選択します

ステップ2 - 管理するスキャンを選択します

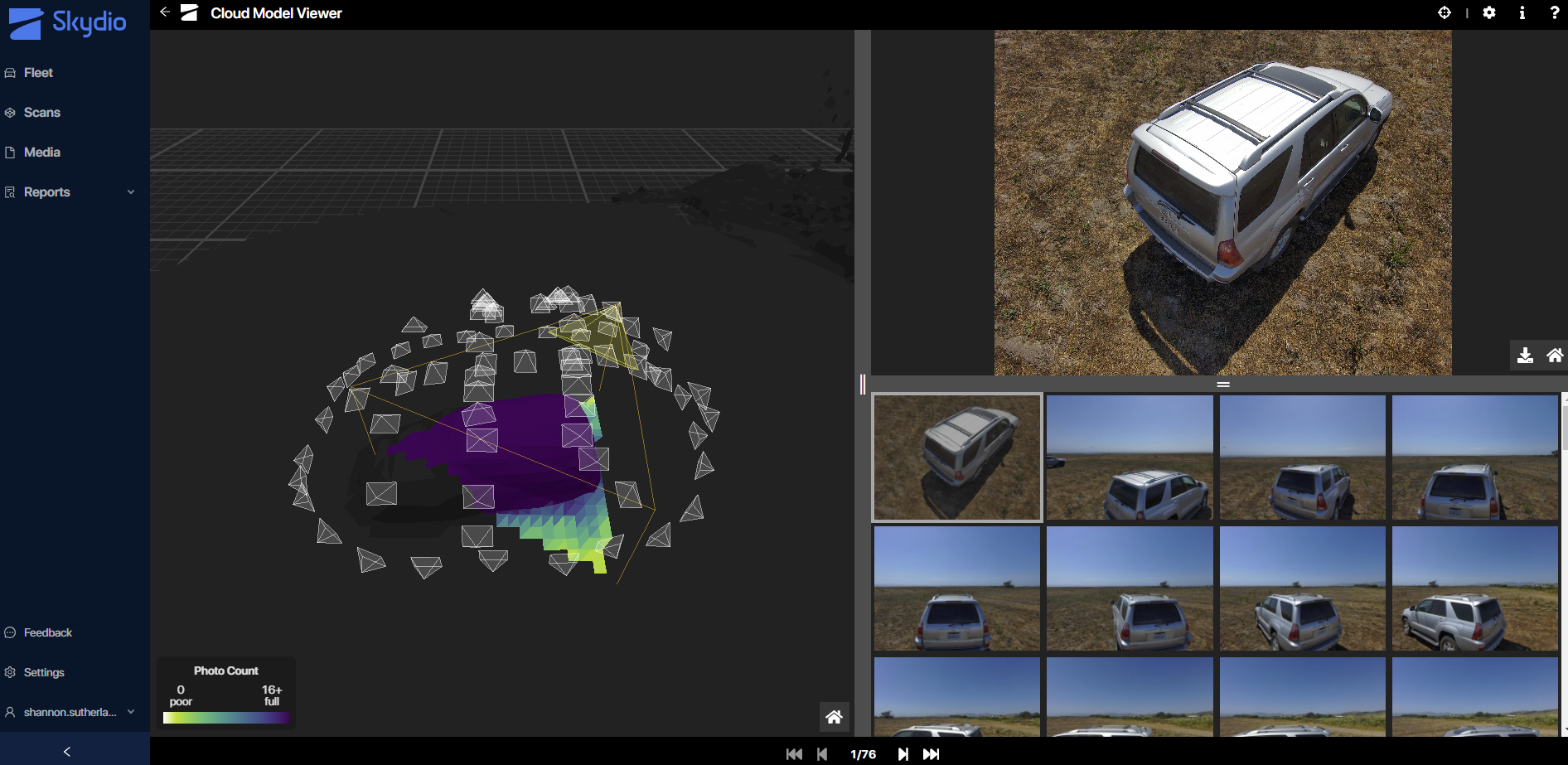

クラウドモデルビューアには次の情報が表示されます。

• • モデルビュー - カバレッジヒートマップ
  • 画像ビュー - 選択した画像
  • ギャラリービュー - スキャン中に撮影された画像のコレクション

カバレッジヒートマップ - 各場所で撮影された画像の数を示します

• • ドラッグ&ズームして、スキャンの3Dモデル内を移動します
  • この数は、撮影された写真の数に関連してカバレッジメッシュの色を以下のように定義します。

黄 - 最小限のカバレッジ

紫 - 完全なカバレッジ

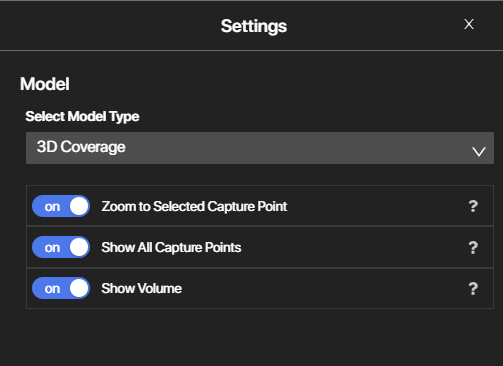

「設定」アイコンを選択して、写真の最小数と最大数に変更できます。

選択したキャプチャポイントにズーム -

3D ビューをアクティブなキャプチャポイントに自動的に位置合わせします。

すべてのキャプチャポイントを表示 -

すべてのキャプチャポイントを表示します。オフに切り替えると、他のポイントが非表示になり、選択したアクティブなカメラのみが表示されます。

ボリュームを表示 -

構造物の周囲に黄色のプリズムが表示され、ユーザー定義のスキャンボリュームを示します。

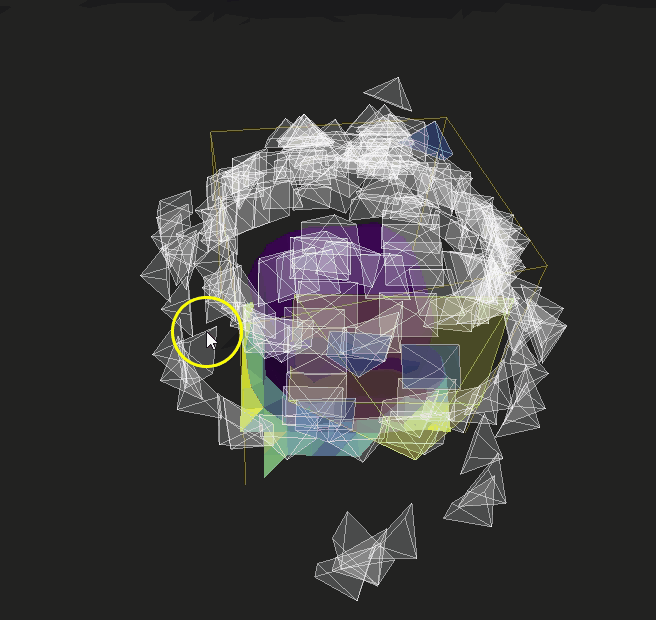

キャプチャポイント - スキャンを囲む錐台の形状

• • 個々のキャプチャポイントを選択して写真を表示します

検査 - モデル上の任意のポイントを選択し、その特定のポイントを含むすべての画像をフィルタリングできます

• • モデルと写真の両方に赤い球体が表示され、現在の配置が示されます
  • 選択した設定と角度を確認し、モデルに対して画像が空間的に配置されている場所を確認できます

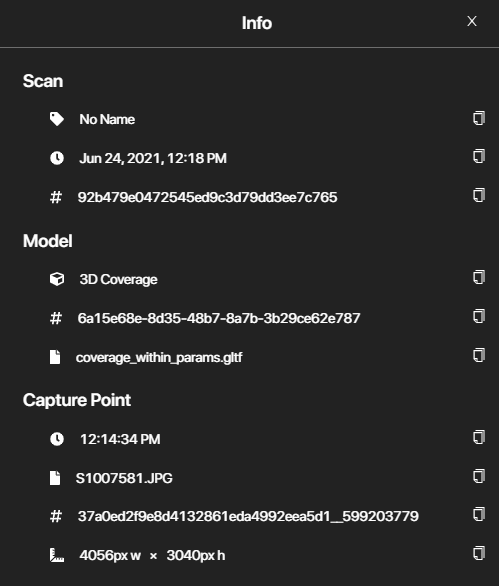

情報 - スキャンの概要には次が含まれます。

• • モデル
  • データ
  • スキャン時刻
  • キャプチャポイント
  • 画像サイズ
  • スキャン名

アイコンを使用して画像をコピーします

ヘルプには、エッジモデルビューアの操作方法と使用方法に関する情報が表示されます

展開すると全画面表示になります

バッテリーはドローンのバッテリーレベルを示します

ダウンロードでダウンロードしたい画像を選択します

• • 画像は.JPGファイルとしてダウンロードされます
  • スキャン情報が含まれます
  • 画像の名前を変更できます
