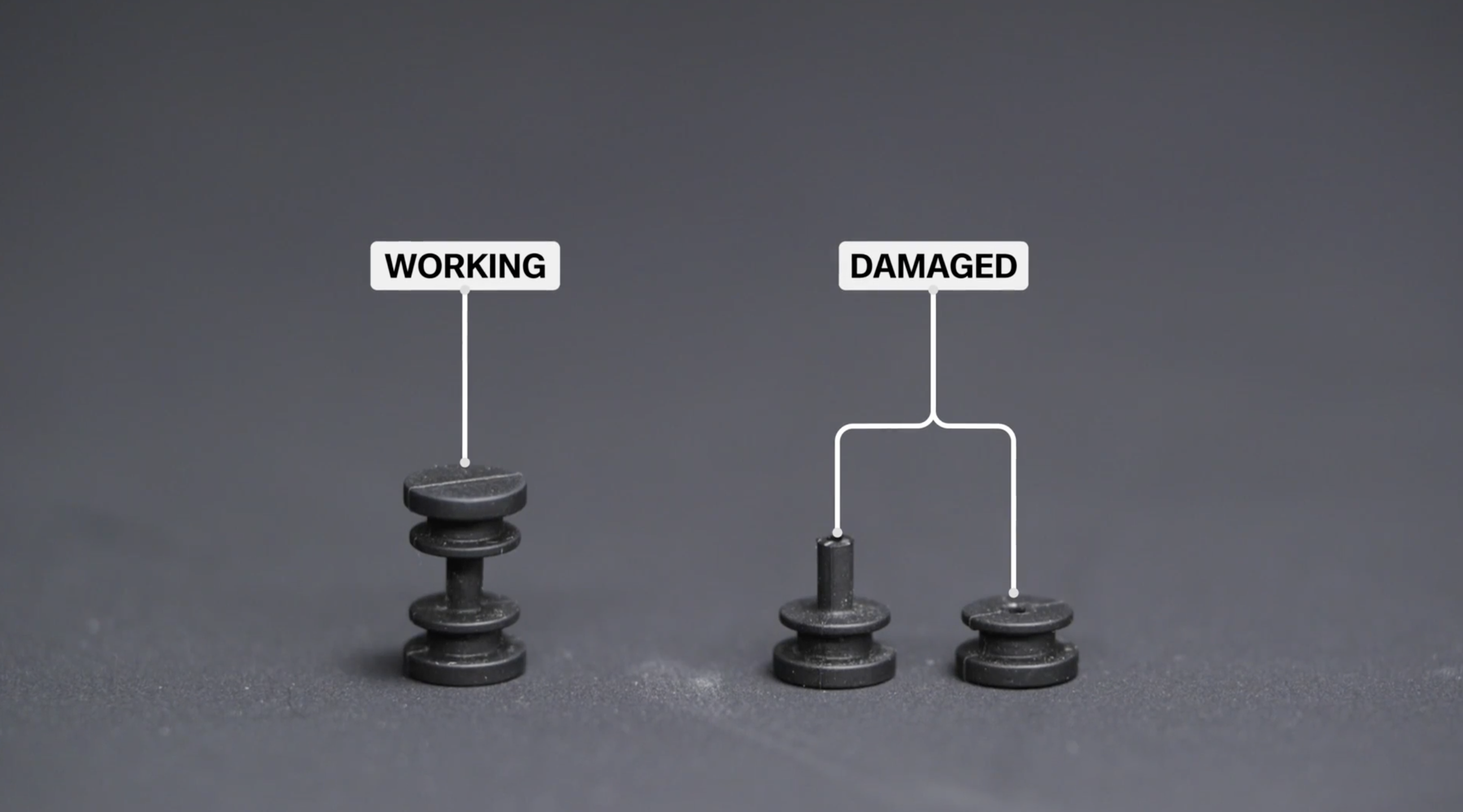

センサーパッケージアイソレーターの交換方法

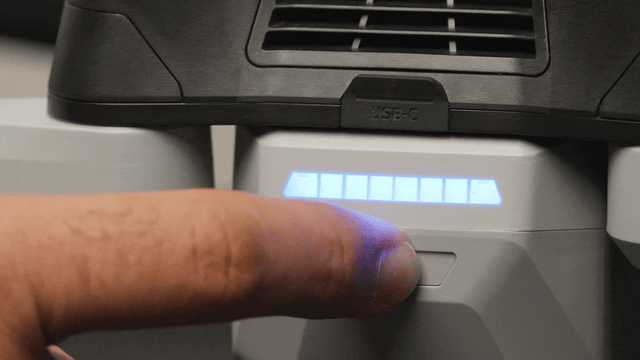

ステップ1 - 電源を切り、センサーパッケージのロックを取り外します

センサーパッケージは取り付けたままにしてください。

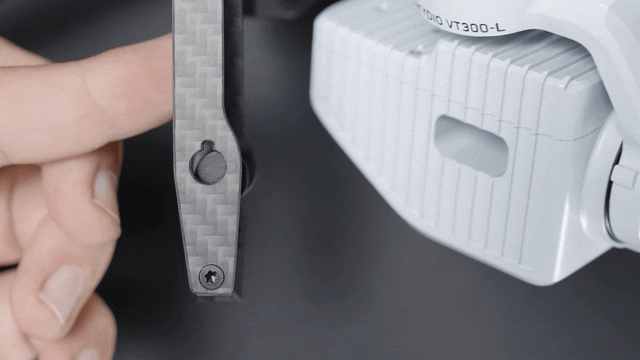

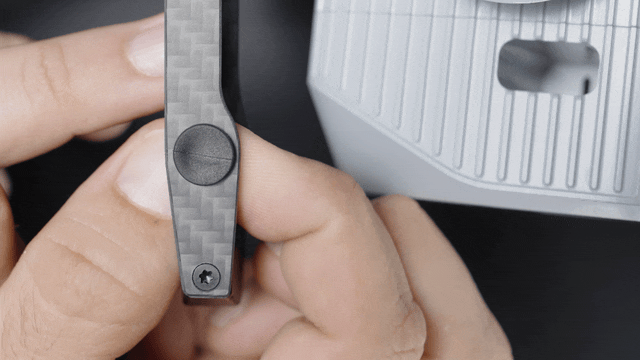

ステップ2 - 上部ブラケットからアイソレーターを取り外します

アイソレータの上部を上部ブラケットを通して優しく引き下げてください。

引き下げる際には、内側のガスケットの端をつまんで、より多くの力を得て、破れを避けてください。

必要に応じて、もう一方の手を使ってアイソレータの上部を穴に押し込んでください。

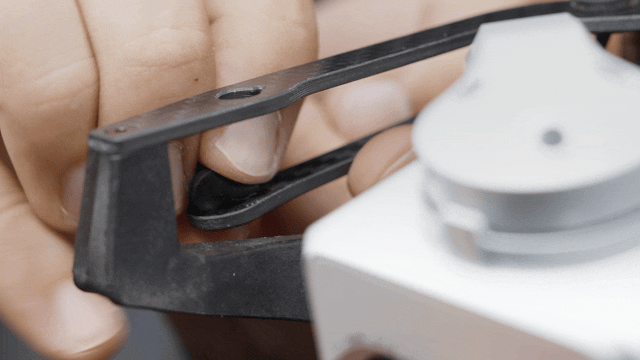

ステップ3 - 下部ブラケットからアイソレーターを取り外します

ブラケットを少しずらして、作業スペースを広げることができます。

内側のガスケットの端をつまんで、今度は引き上げます。少しはがすような動きをするとやりやすいです。

ステップ1 - アイソレーターを下部ブラケットに挿入します

アイソレータの片側には穴が開いています。この端は下部ブラケットに取り付けます。
上部と下部のブラケットの間から開始します。円形部品の端を下部ブラケットの穴に通し、残りを下から引き抜いて完全に収まるまで引っ張ります。

必要に応じて、端を巻いて下に引っ張り、アイソレータが完全に装着されていることを確認してください。

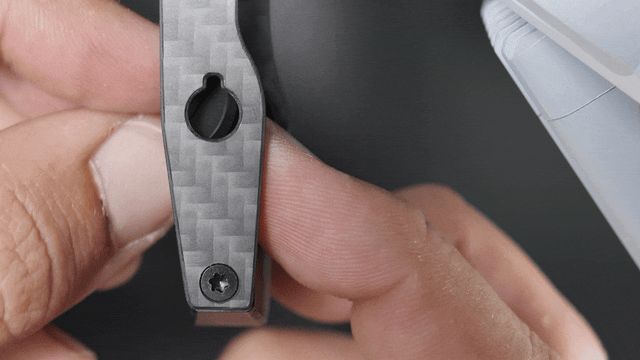

ステップ2：アイソレーターを上部ブラケットに挿入します

アイソレーターの残りの半分を上部ブラケットの穴に通してください。

• 上部ブラケットはわずかにずれるように設計されているため、穴にそっと合わせる必要がある場合があります

端を通したら、アイソレータが完全に装着されるまでつまんで引っ張ってください。

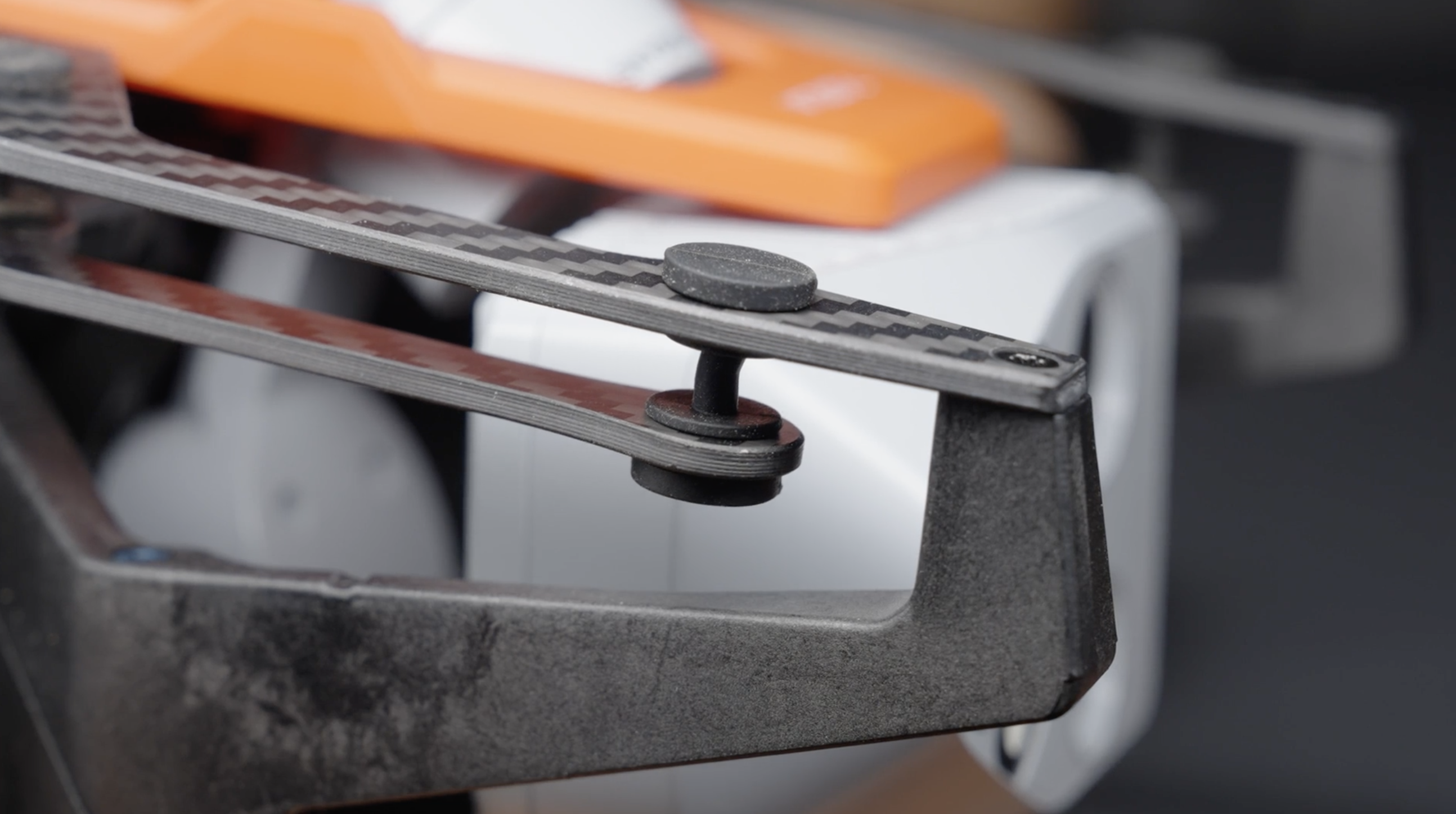

端を確認し、必要であれば所定の位置に巻き込んでください。完成したら、ドローンの他のアイソレーターと一致する必要があります。
