Skydio X10 バッテリーシムの取り付け

[warning]回転するプロペラによる重傷のリスクがあります。プロペラの刃は鋭利で重度のけがを引き起こす可能性があります。指、手、および全ての身体部分を常に動いているプロペラから遠ざけてください。プロペラは非常に注意して取り扱ってください。[/warning]

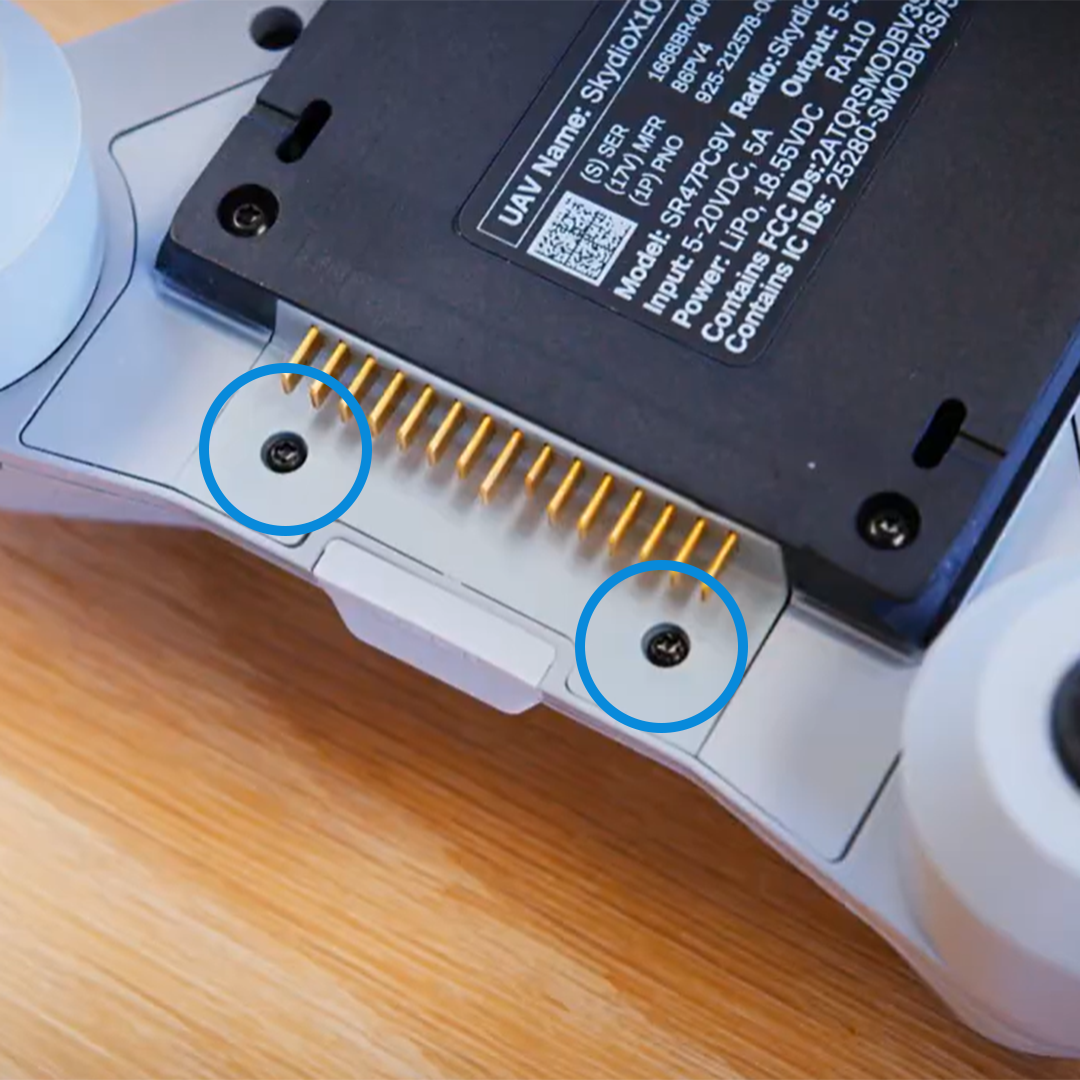

ネジをなめないように、取り外す際はしっかりと下向きの力を加えてください。

[note]取り外した2本のブラックラウンドヘッドスクリューは破棄してください。再取り付けしないでください。キットに含まれる2本のシルバーフラットヘッドスクリューを使用してください。[/note]

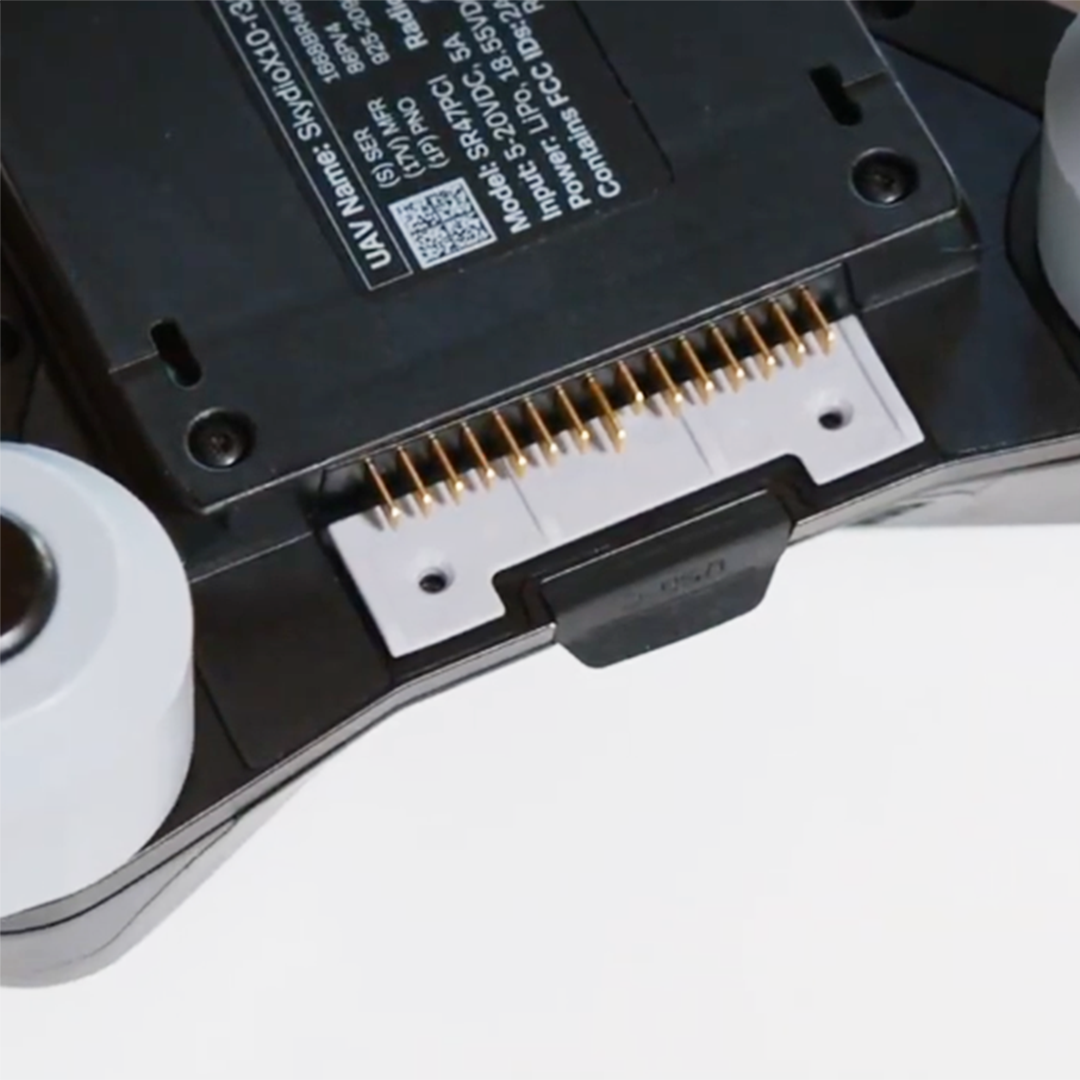

バッテリーシムの位置合わせは以下の通りに行ってください：

• バッテリーシムはドローンの表面の輪郭と形状に正確に合っています。
• シムの2つのくぼんだボスがドローンの2つのネジ穴に一致しています。

[tip]ネジ穴を主な位置合わせガイドとして使用してください。2つのボスがネジ穴に収まると、シムの残り部分は自然に正しい位置に収まります。[/tip]

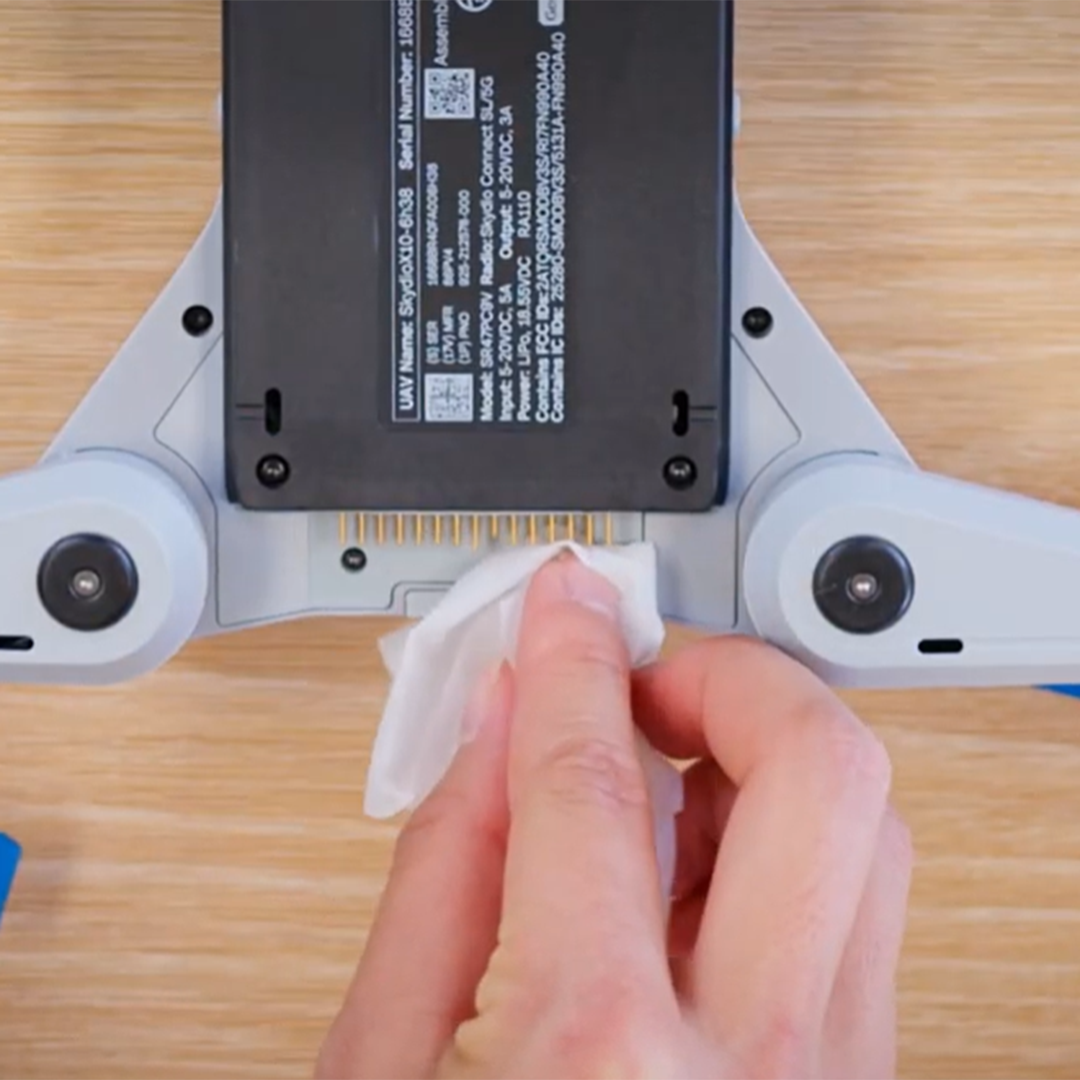

[caution]シムの接着面には触れないでください。指の油分が接着力を低下させます。[/caution]

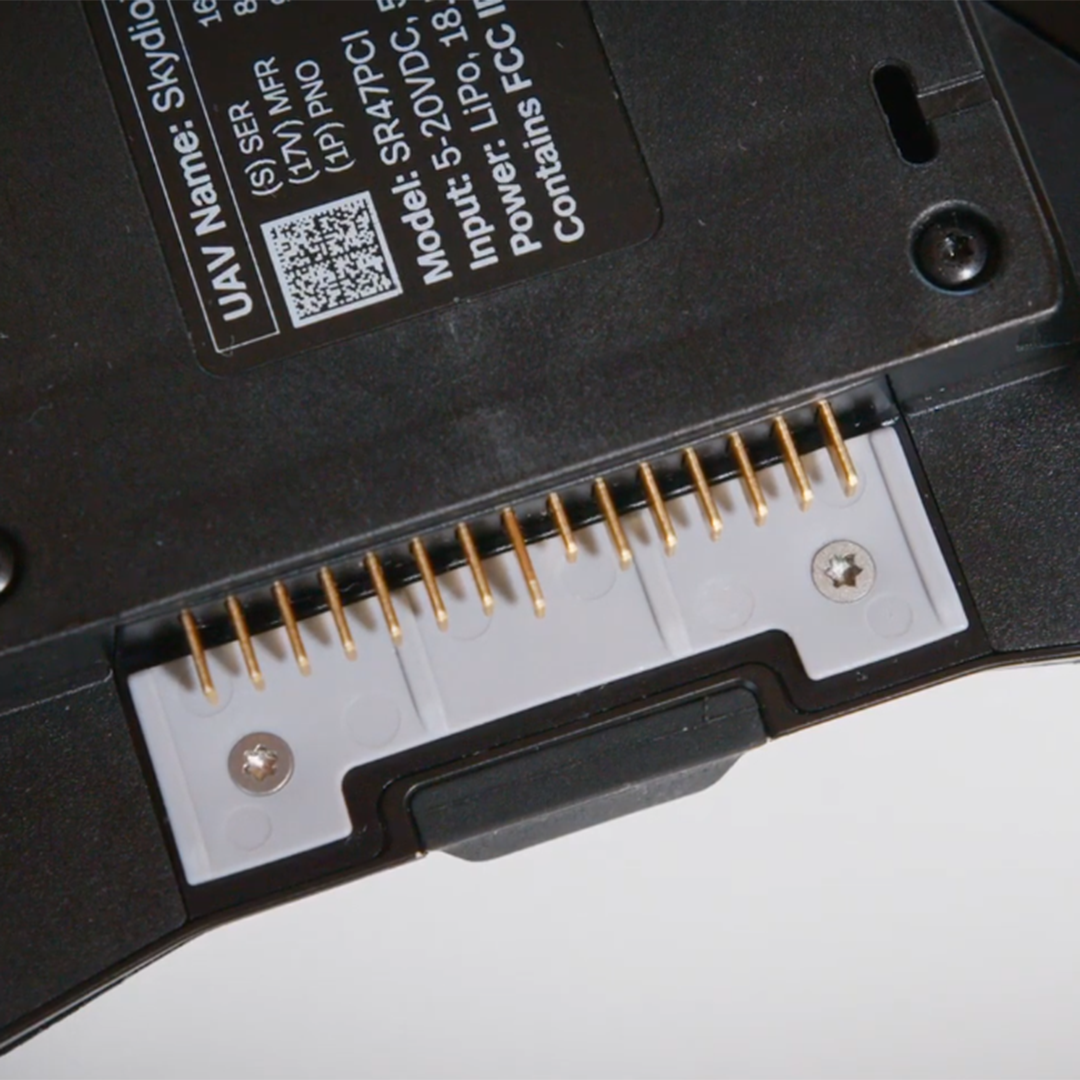

トルク: シム表面とフラッシュになるように締め付けてください。締めすぎないでください。

[caution]締めすぎに注意してください。締めすぎるとシムが歪む可能性があります。歪みや曲がりが見られた場合は、ネジを緩めてシムを再配置し、その後再度締めてください。少し緩めのトルクでも問題ありません。[/caution]

• シムがドローンの輪郭に正しく向いていること。
• 2つのシムのボスが2つのドローンのネジ穴に正しく位置合わせされていること。
• シムが取り付け面に完全に密着していること。
• シムの接着面が均一に接着され、端が浮いていないこと。
• ネジ頭がシムの表面とフラッシュになっていること。

[note]2本のネジが締めすぎてシムが曲がったり角が浮いた場合は、ネジを少し緩めてください。[/note]

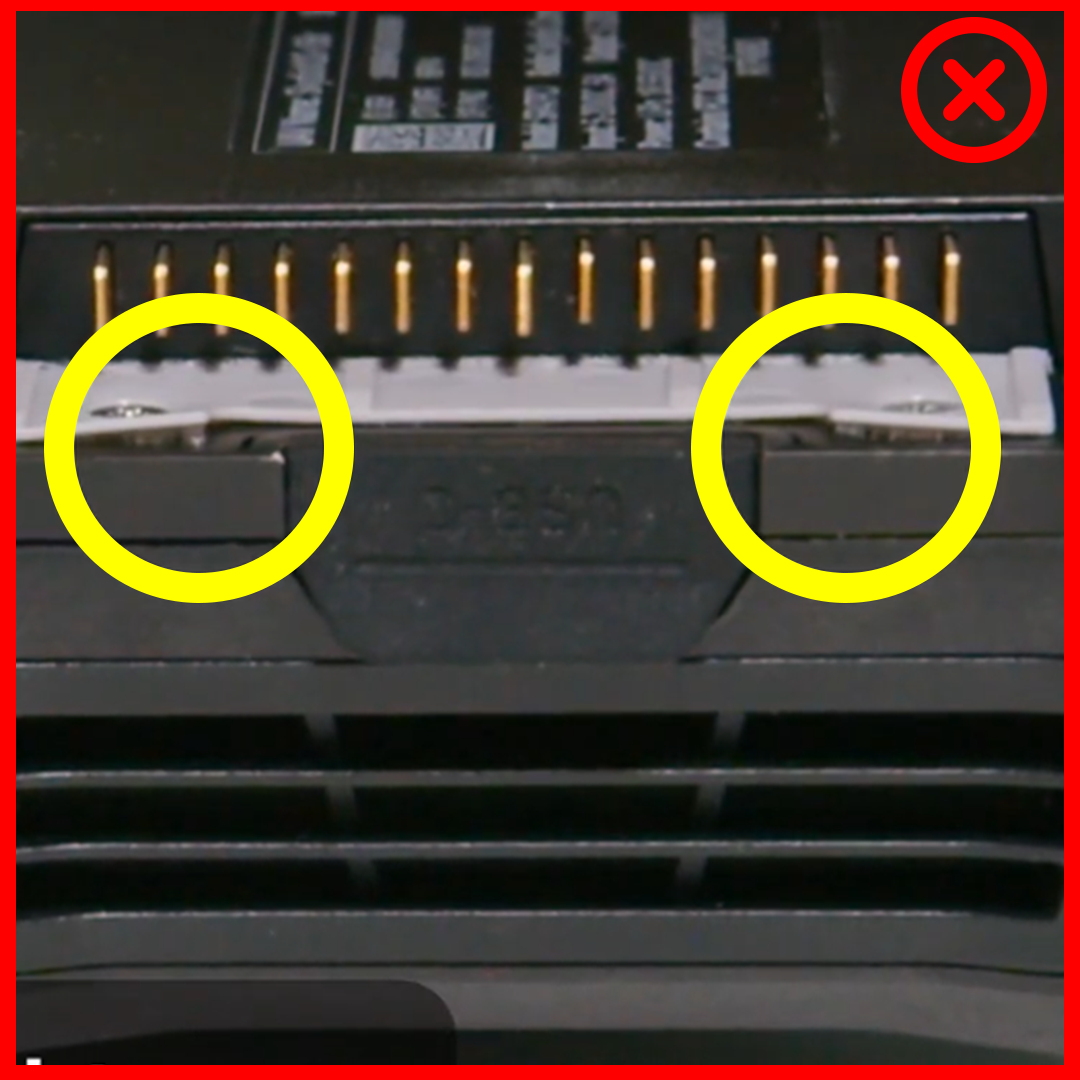

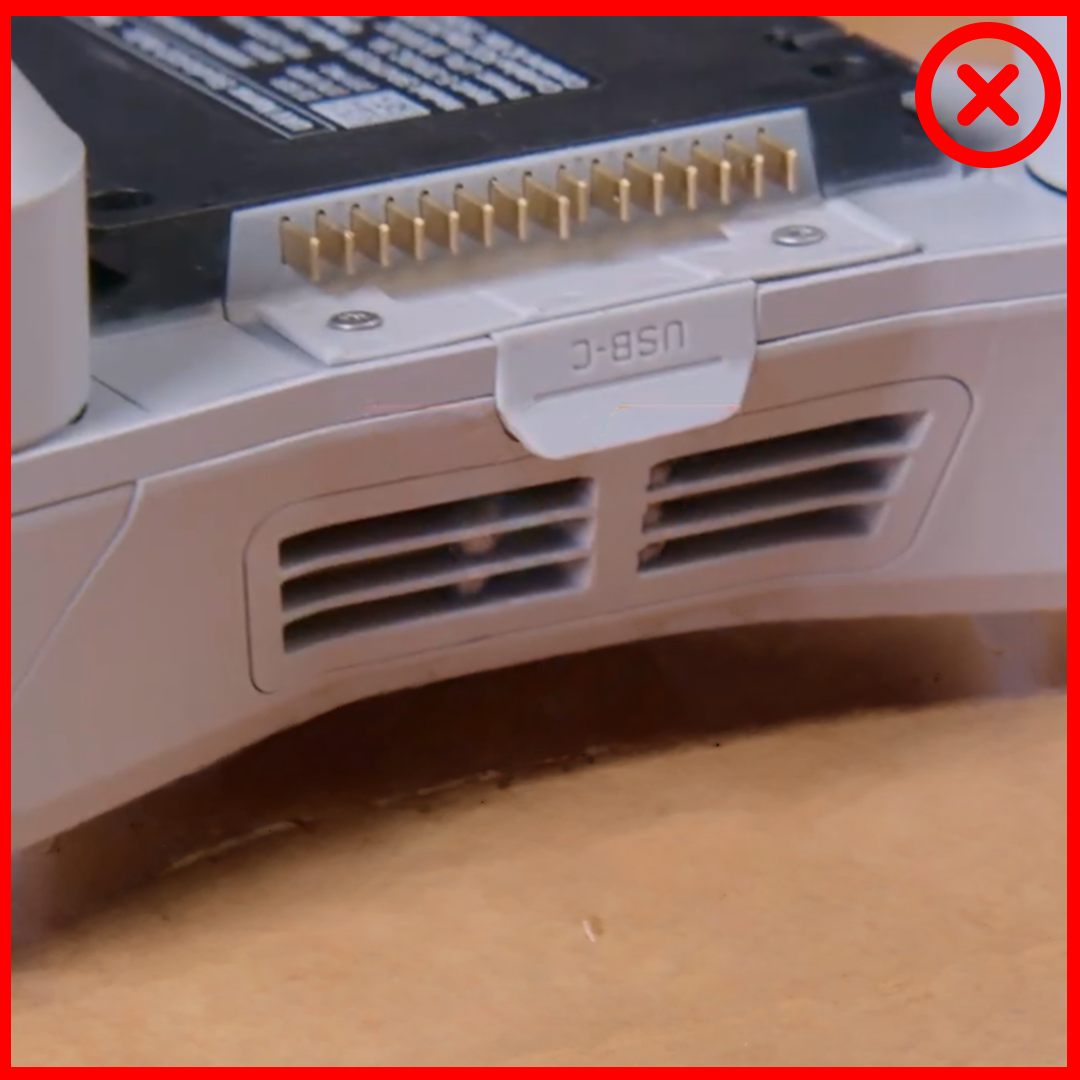

誤ったシムの取り付け例：

[note]バッテリーの取り外しは以前より少しきつく感じるかもしれませんが、シムの厚みが増したためであり、これは正常です。[/note]

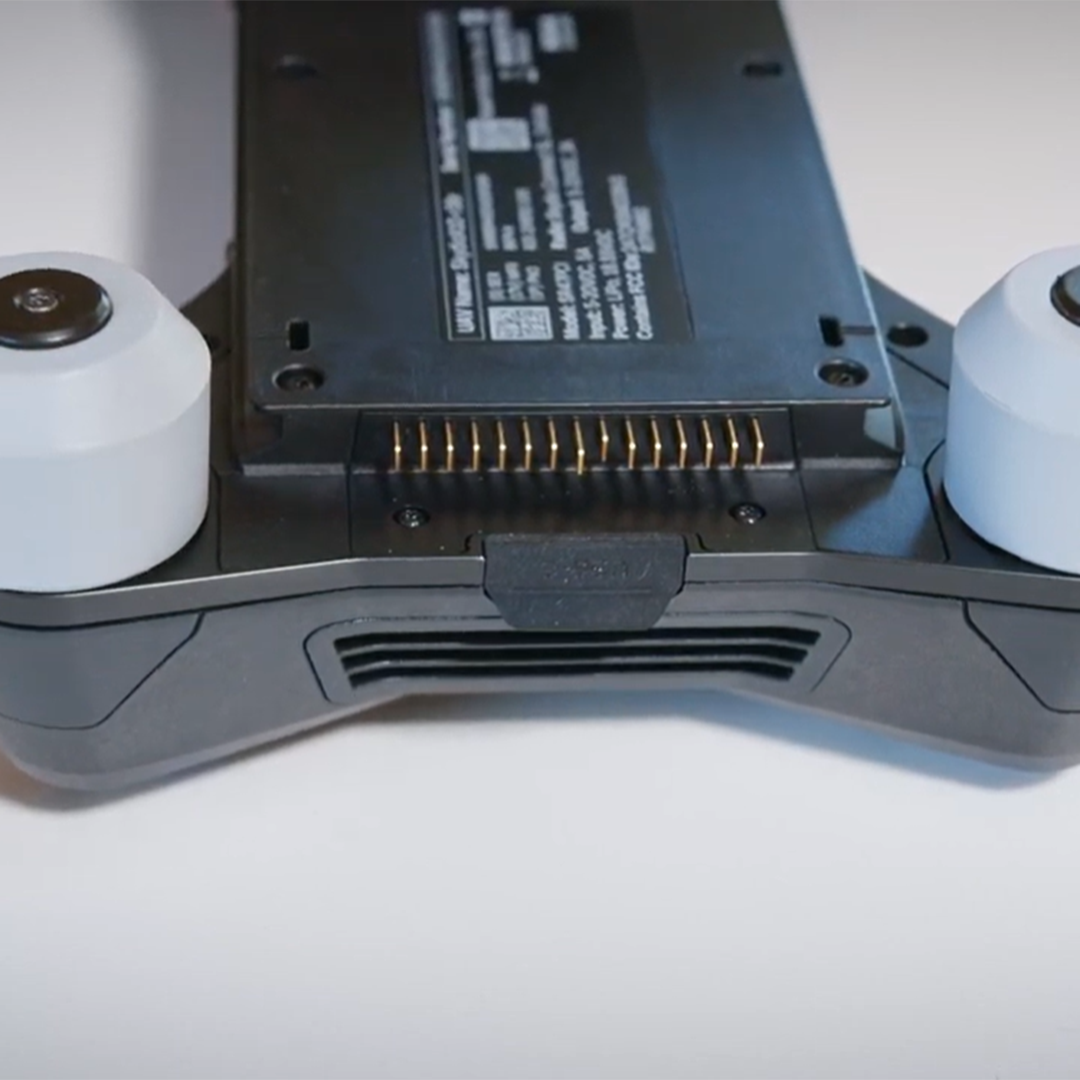

結果：シムが面一になって完全に接着され、ネジも面一で、バッテリーが適切に装着できることを確認したら、バッテリーシムの取り付けは完了です。X10を通常のフリート運用に戻すことができます。
