Cómo escanear la parte inferior de una estructura

Published: Updated:

  1. Skydio
  2. Skydio 3D Scan™
  3. Volar con 3D Scan

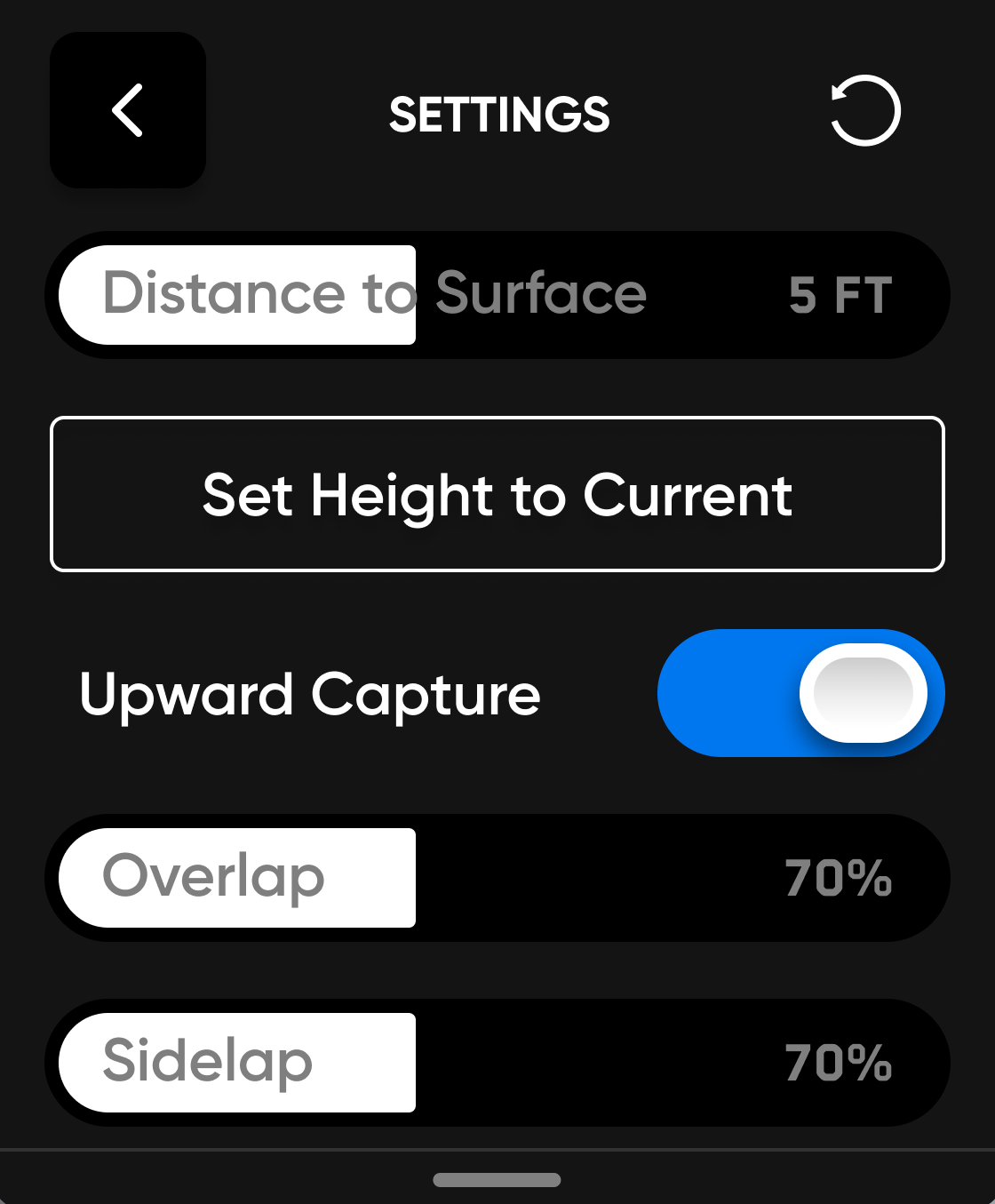

Para que Skydio capture la parte inferior de una estructura, como un puente o un techo interior, debe habilitar la opción Captura ascendente ubicada en la configuración de escaneo.

Skydio moverá de forma automática la inclinación del gimbal de la cámara para mirar hacia arriba cuando detecte que la altura del dron está por debajo de la superficie de escaneo especificada.

[info] 2D Upward Capture es compatible con geofencing así como también cuando se escanea en ambientes interiores o sin GPS. [/info]


Mejores prácticas y recomendaciones

Habilite Stop for Photo (Detenerse para sacar fotografía) al escanear la parte inferior de una estructura en entornos con poca luz.
Al escanear puentes angostos, coloque pilares debajo o en el borde del puente. Si lo hace, ayudará a que el dron se reubique durante los escaneos de varias baterías.
Al escanear superficies homogéneas, como acero sólido o estructuras de hormigón, recomendamos aumentar la distancia a la superficie (alrededor de 16 pies / 5 m). Escanear demasiado cerca de tales estructuras puede resultar en dificultades al crear una reconstrucción.

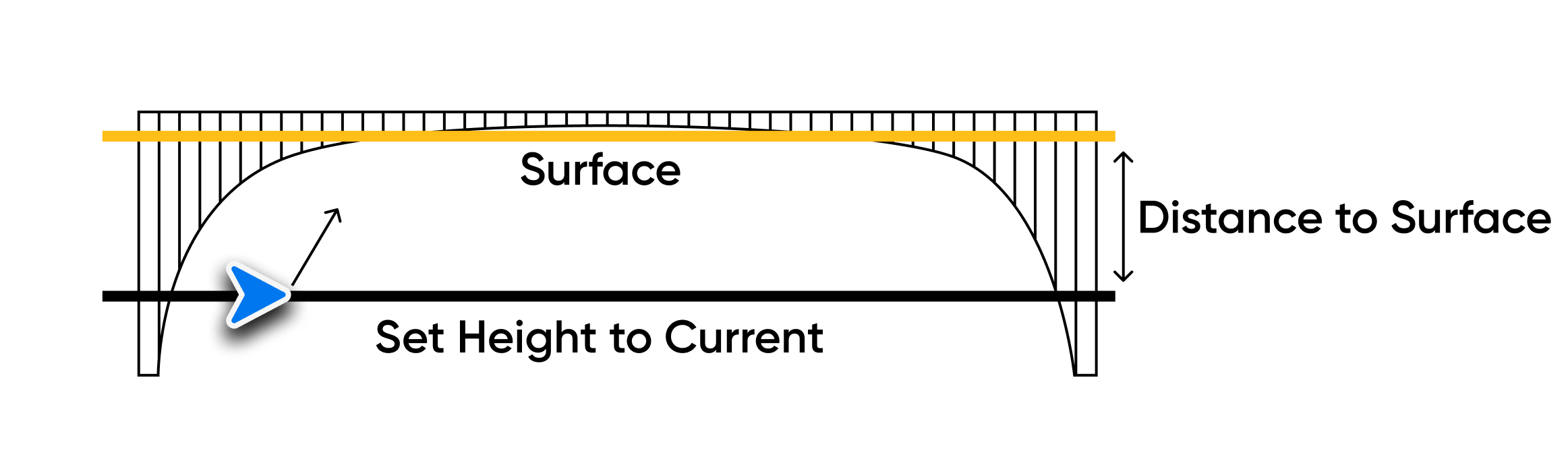

La altura debajo de la superficie será igual a la diferencia entre la altura de la superficie y la altura del escaneo.
Para mayor claridad, aún puede pilotar el dron debajo de la superficie y utilizar la función Establecer altura a la actual.
Para los usuarios de Skydio X2 Color/Thermal, recomendamos una distancia a la superficie de aproximadamente 32 pies (10 m).

[caution] Si vuela con una cámara a Skydio X2 Color/Thermal, tenga en cuenta que apuntar una cámara térmica a la luz solar directa puede causar daños permanentes al sensor. [/caution]

Ejemplo de caso de uso de puente


La imagen de ejemplo anterior muestra una configuración adecuada para capturar la parte inferior del puente.

  • Después de configurar la superficie de escaneo en este escenario, habilite la opción Captura hacia arriba en la configuración de escaneo
  • El ángulo del gimbal mirará de forma automática hacia arriba para capturar la parte inferior del puente.


En la imagen de ejemplo anterior, el usuario ha configurado la superficie para cubrir la plataforma del puente y la altitud del dron está por encima de la superficie de exploración.

  • En este escenario, la altura se puede establecer de dos maneras: utilizando el control deslizante Altura o volando a la altitud deseada y seleccionando Set Height to Current (Establecer altura como actual).
  • El ángulo del gimbal mirará de forma automática hacia abajo para capturar la plataforma del puente.
  • El uso de la función Set Height to Current (Establecer altura como actual) no es un requisito cuando se captura la parte superior de un puente.

Recomendaciones para reconstrucciones de DroneDeploy

Para procesar correctamente un modelo 3D de una captura ascendente 2D, asegúrese de seleccionar Vertical Model (Modelo vertical):

  1. Cree o abra un proyecto en DroneDeploy.
  2. Establezca la ubicación de escaneo en el mapa.
  3. Seleccione la pestaña Upload (Cargar) ubicada en la parte superior de la pantalla.
  4. Seleccione New Upload (Nueva carga).
  5. Seleccione Vertical Model (Modelo vertical).
  6. Suba sus fotos escaneadas.

Más información

Explore artículos relacionados para obtener información adicional
How to use 2D Capture with 3D Scan
3D Scan Settings Overview
How to create 3D reconstructions
