設置環境

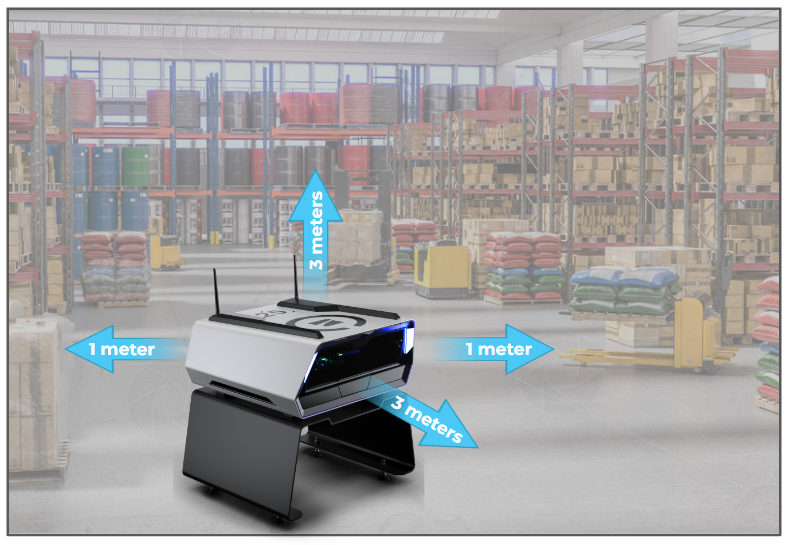

Skydio Dock for S2は、左右に少なくとも3フィート (1メートル) のスペースがあり、前面に9フィート (3メートル) の距離があり、上方に空がある、開けた場所の水平で安定した表面に恒久的に設置する必要があります。

Skydio Dock for S2 屋内設置の場合

[warning]ドックの周りのゾーンで上下に10フィート (3.3メートル)、両側に3フィート (1メートル) の印をつけ、発進と着陸が人や車両に妨げられないようにします。[/warning]

Skydio Dockの設置に最適な場所と環境を配慮すると、最適なパフォーマンスが保証できます。

照明 - 飛行環境が適切に照らされ、視界が良く、着陸エリア全体に濃い影がないことを確認します。

電磁干渉 (EMI) - 信号接続に影響を与える可能性があります。環境に以下がないかを確認します。

    • 携帯電話基地局塔
    • 高圧電線
    • ワイヤレスネットワーク
    • 大型の金属構造物
    • 鉄筋コンクリート

反射面は、ビジュアルナビゲーションと障害物回避システムを混乱させる可能性があります。環境に以下がないかを確認します。

    • 静水
    • 光沢のある金属

-5フィート (1.5m) 四方を超える窓はビジュアルナビゲーションと障害物回避システムを混乱させる可能性があります。

薄い障害物 - 直径が0.5インチ (1.27cm) 未満の場合、ビジュアルナビゲーションと障害物回避システムを混乱させる可能性があります。環境に以下がないかを確認します。

    • ガイドワイヤー
    • 配線や配管
    • ロープ
    • 金網フェンス

風 - 風の強い場所への設置は避けてください

Skydio Dockには以下の複数の取り付けオプションがあります。

ベースなし ベース プラットフォーム
no_base_mount.png base_mount.png platform.png

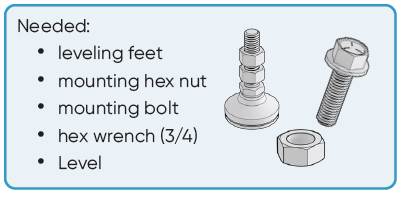

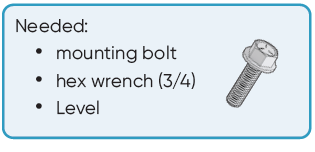

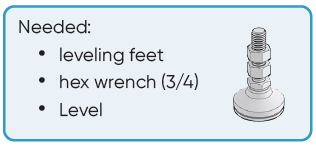

needed_no_base.png base_needed.png platform_needed.png

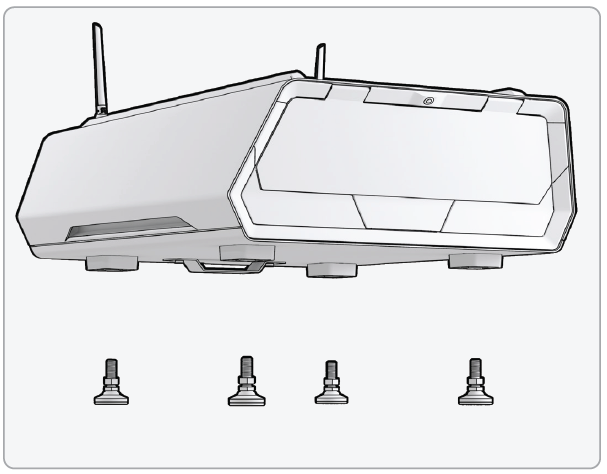

レベリングフットをドックの筐体に取り付けます。

  1. レベリングフット4本のそれぞれから六角ナットを1つずつ取り外します
  2. ドックの筐体下部にある取り付けポイントにレベリングフットのボルトを挿入します
  3. ドックを水平で安定した表面に置きます
  4. レンチを使用して、ドックが水平になるまで六角ナットを調整します

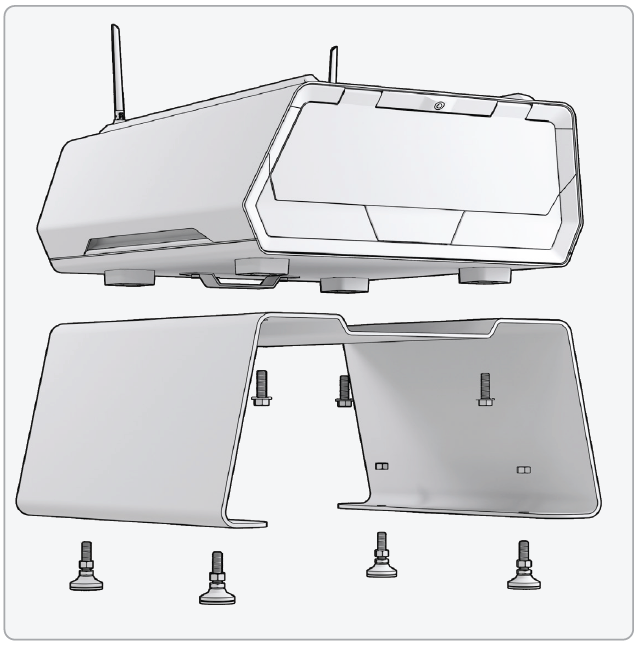

ドックを以下の方法でベースに取り付けます。

  1. レベリングフット4本のそれぞれから六角ナットを1つずつ取り外します
  2. ベースの下部にある穴にレベリングフットのボルトを挿入します
  3. 六角ナットを底部のベースプレートを挟むボルトにねじ込みます
  4. ドックの筐体をベースにセットします
  5. ベースから4つの取付ポイントにボルトをねじ込みます
  6. ドックを水平で安定した表面に設定します
  7. レンチを使用して、ドックが水平になるまで上下の六角ナットを調整します

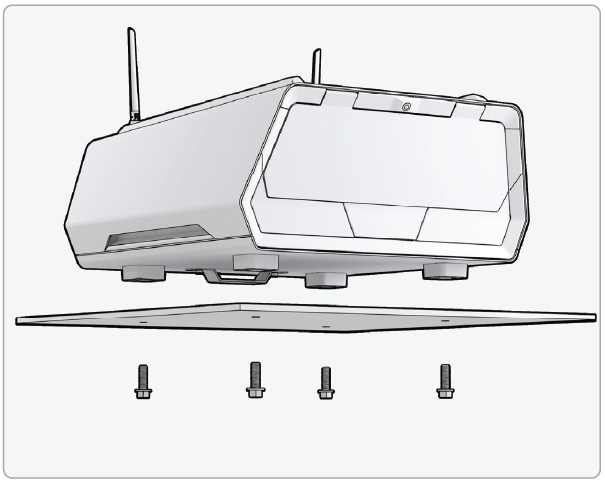

ドックの筐体を以下の方法でプラットフォームに取り付けます。

  1. ドックの筐体を安全で水平なプラットフォームに設置します
  2. 取り付けボルトをプラットフォームに通し、4つの取り付けポイントにねじ込みます
  3. レンチを使用して、ドックが水平になるまで六角ナット4本を調整します

[note]Skydio Dockは、同じ位置と方向から反復可能なミッションを確保し、現場との間の車両輸送による摩耗を減らすために、恒久的に設置する必要があります。[/note]

ステップ1 - アクセスパネルを開きます

    • Skydio Dockに付属の鍵を使用して、背面アクセスパネルのロックを解除して開きます
    • アクセスパネルのロックを解除するための鍵が含まれていますのでなくさないでください

ステップ2 - 電源ケーブルを接続します

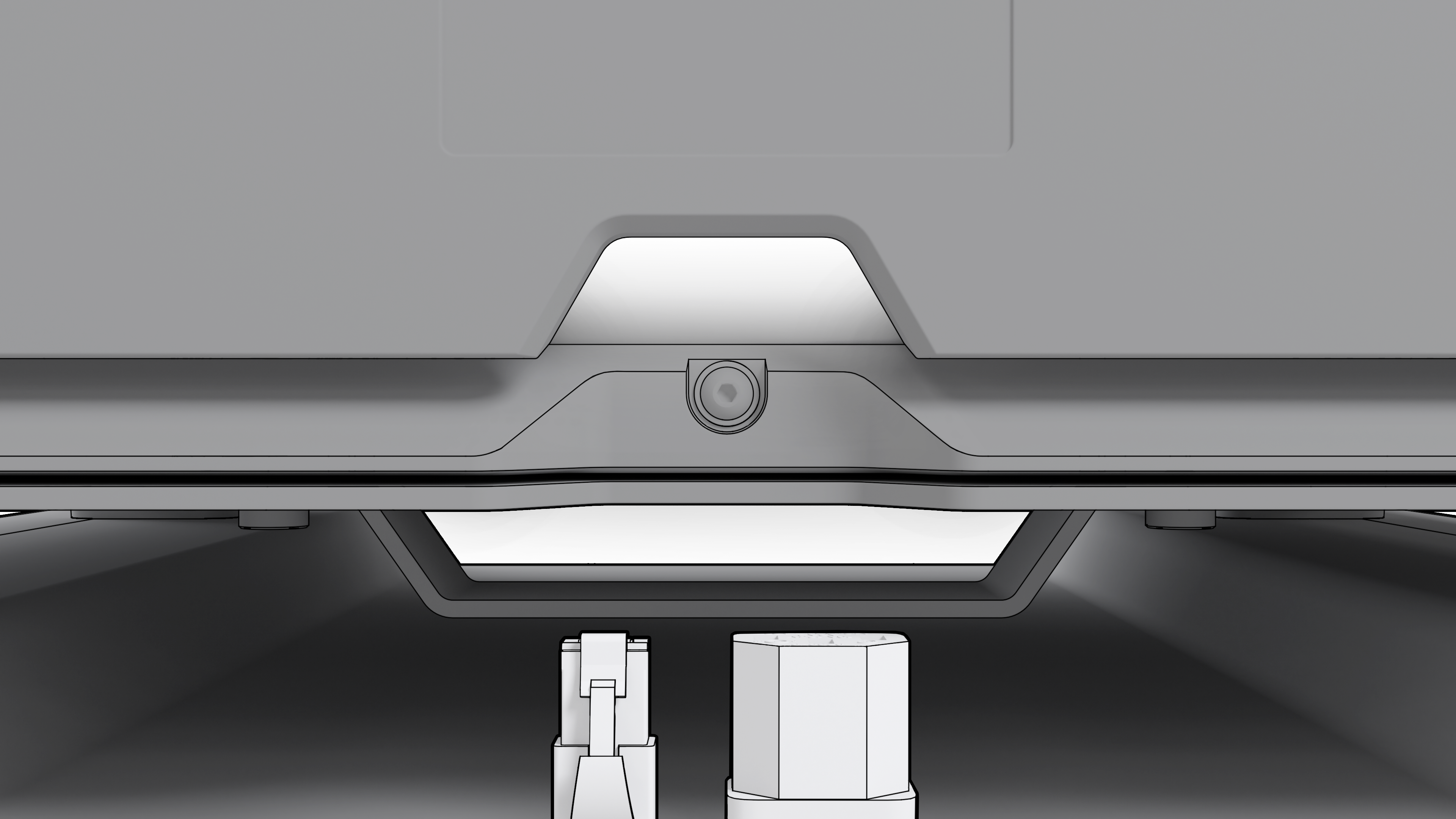

    • 電源ケーブルとイーサネットケーブルをアクセスパネルの穴に通します
    • 電源ケーブルをドックに接続します
    • 電源アダプターを100〜240Vの電源に接続します
    • 電源スイッチをオンに切り替えます

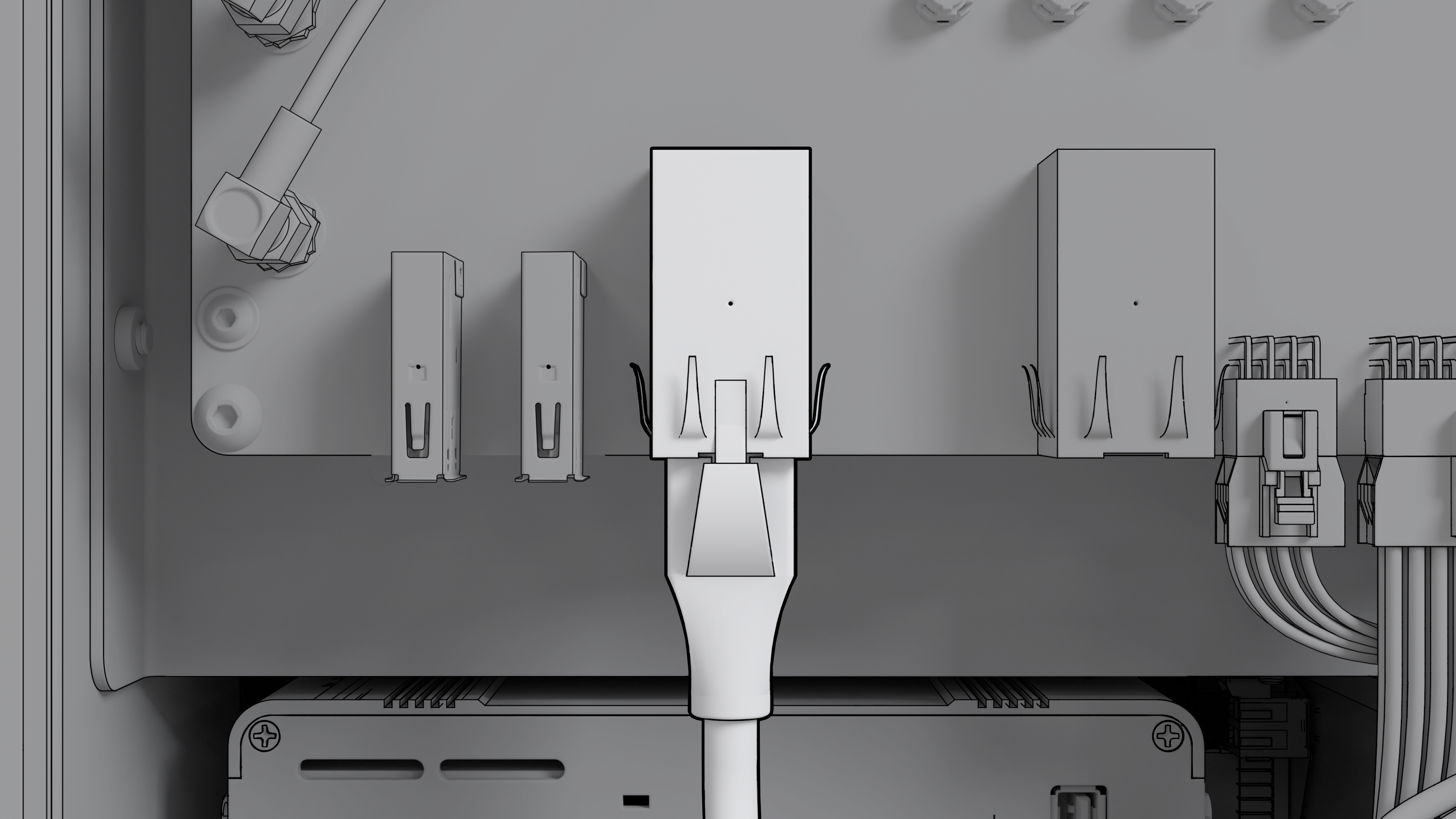

ステップ3 - イーサネットケーブルを接続します

    • イーサネットケーブルをENET EXTというラベルの付いたスロットに挿入します

ステップ4 - アンテナの展開 筐体に対して垂直になるようにアンテナを持ち上げます\

    • 筐体に対して垂直になるようにアンテナを持ち上げます\

ステップ5 - ナンバープレートを取り付けます

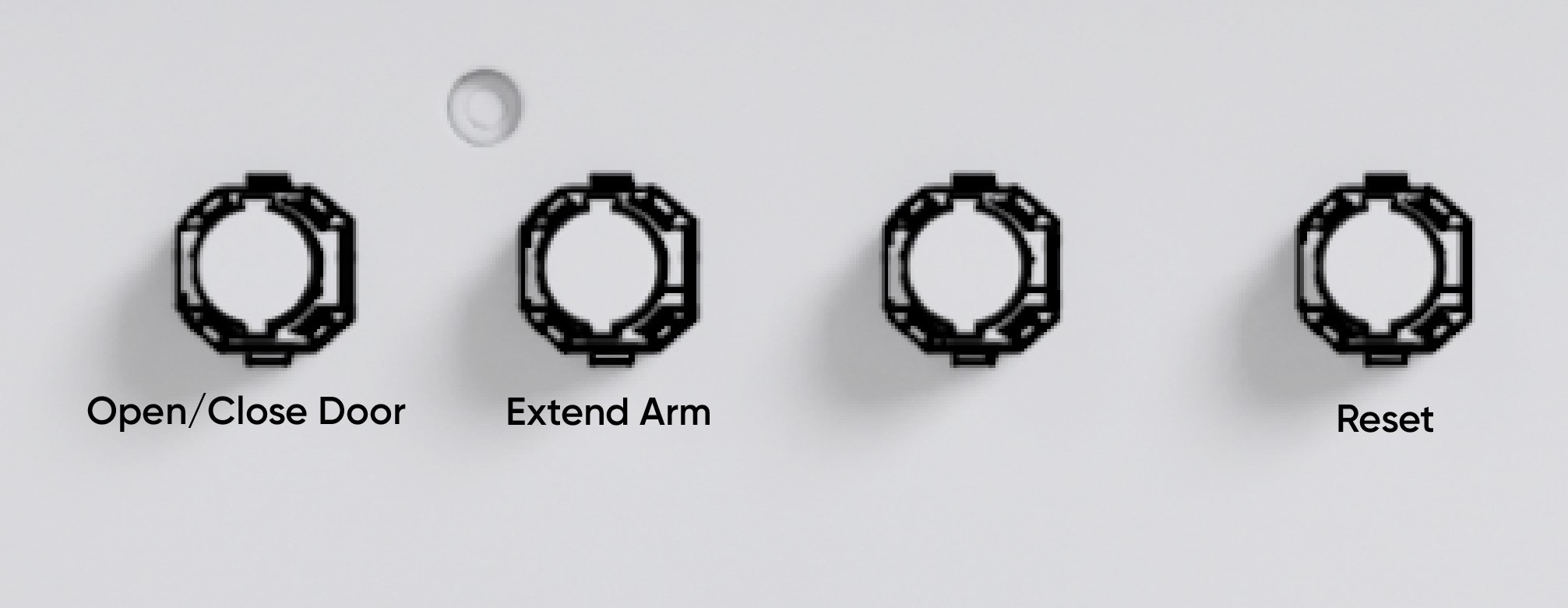

ステップ6 -「ドアを開閉」ボタンを押してベイドアを開き、「アームの伸長」ボタンを押してアームを伸ばします

    • 背面のアクセスパネルにあります

ステップ7 - 互換バッテリーを取り付け、ドローンの電源をオンにします

ステップ8-ドローンを台座にセットします

    • ドローンのライトが緑色に点灯します

ステップ9 -「ドアを開閉」ボタンを押してベイドアを閉じ、「アームの伸長」ボタンを押してアームを引っ込めます

    • アクセスパネルを閉じてロックします

[warning text="ベイドアの開閉時に手指をベイドアに近づけないでください。アームを伸縮させる前に、必ずベイドアを開いてください。"]
